• Dra kjedetrekket gjennom skinnen til
den andre enden.
• Plasser kjedetrekket ved å justere etter
hullene i skinnen
• Monter de 2 medfølgende skruene.
Monteringogbrukavgriper

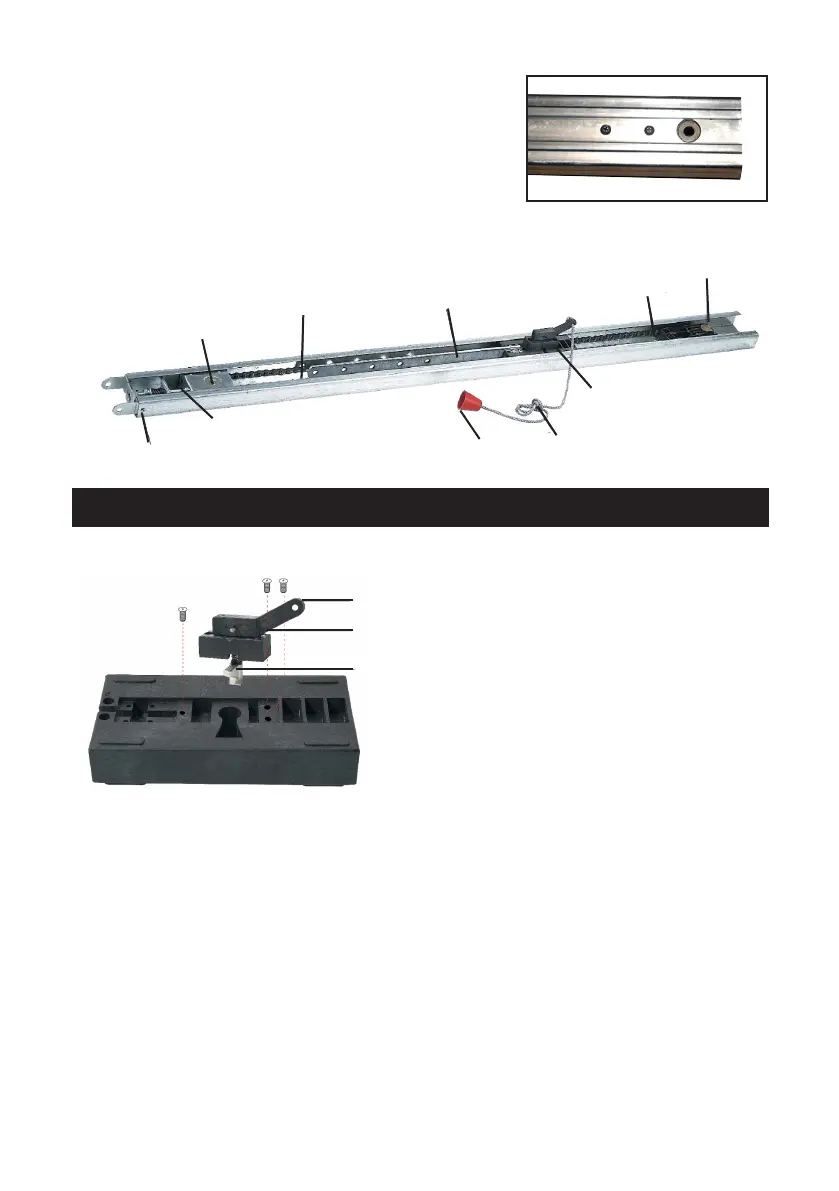

Styrebane
Oppbygningavgriperen
Griperensfunksjon
A. Lukking: Løsne snoren, gripersplinten dras ut automatisk, og porten beveger
seg opp og ned. Dett er automatisk tilbakestilling av griperen.
B. Åpning: Når drivstangen går helt inn i griperen, trekk i snoren for å skille
gripersplinten og drivstangen slik at porten kan beveges opp og ned manuelt.
C. Selvlåsing: Når griperen er skilt fra kjedets drivstang, låses porten.
Merk: De tre skruene må strammes. Ellers vil det påvirke selvlåsefunksjonen hvis
strømmen er av.
Chain drive
wheel or splint
Holder for
styrebane
Spennskrue
Manuelt
trekkhode
Manuell trekksnor
Griper
Selvlåsende
Rett kniv
Kollisjons-
skrue
Kjedehjul
Stang
Splint
Selvlåsende tunge
