• Vedä ketjukoneisto kiskon läpi toiseen
päähän.
• Asemoi koneisto kohdistamalla kiskon
reiät.
• Kiinnitä liitos 2 laitteen mukana
toimitetulla ruuvilla.
Kytkimenasennusjakäyttö

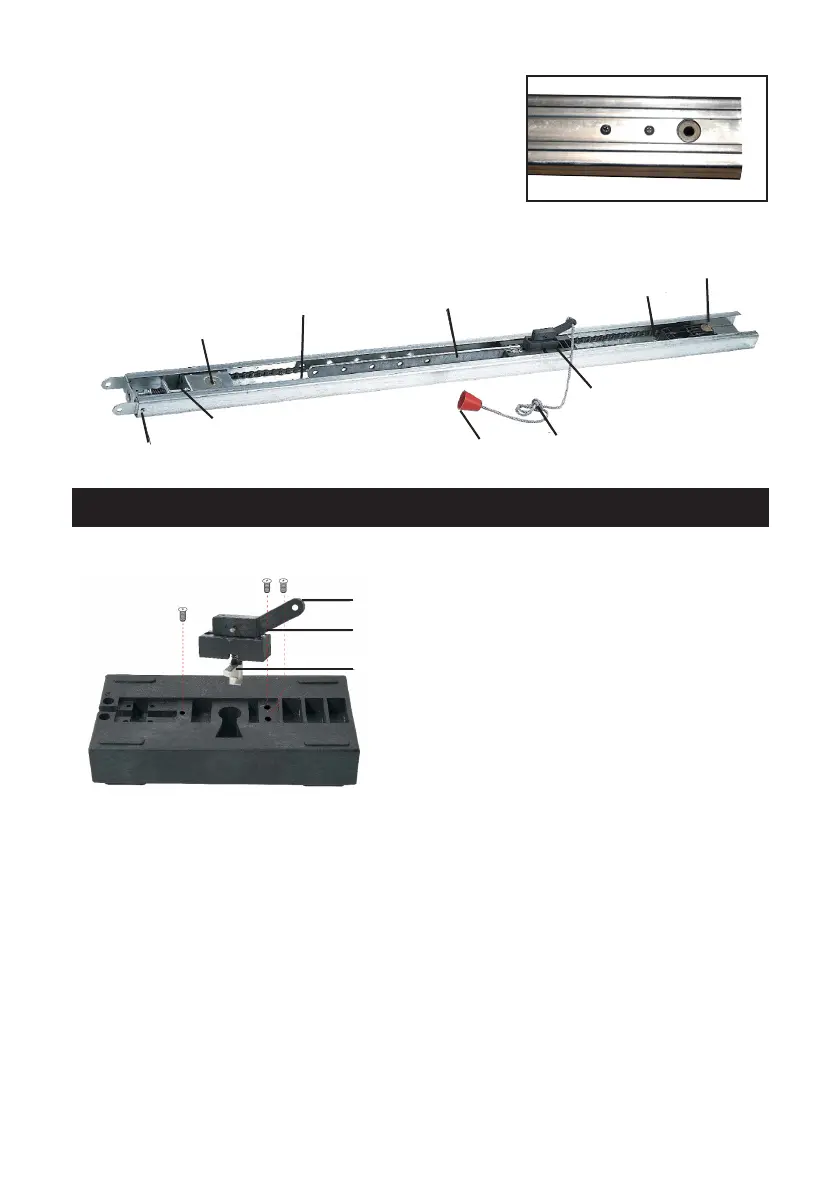

Ohjauskisko
Kytkimenrakenne
Kytkimentoiminta
A. Sulkeminen: Kun automaattinen lukkokieli on Vapaa-asennossa, se lukittuu
ketjuvarteen niin, että ovi aukeaa ja sulkeutuu automaattisesti. Tämä on
kytkimen automaattinen palautustoiminto.
B. Avaaminen: Vapauta automaatinen lukkokieli varresta narusta vetämällä – nyt
oven voi avata ja sulkea käsin.
C. Automaattinen lukitus: Kun ketjuvarsi pitää kytkimen auki, ovi on lukittu.
Huomaa: kolmen ruuvin tulee olla kiristettynä, muutoin automaattinen lukitus ei
toimi, mikäli virta on katkaistu.
Ketjun
käyttöpyörä
Ohjauskiskon
kiinnike
Kiristysruuvi
Vetonarun
nuppi
Manuaalinen
vetonaru
Kytkin
Automaattinen
lukitsin
Ohjausterä
Rajoitinruuvi
Ketjupyörä
Tanko
Tappi
Automaattinen lukkokieli
