TERRA/TERRA SX | Elektrorollstuhl Elektrorollstuhl | TERRA/TERRA SX
Sitzwinkel
• Die Grundeinstellung des Sitzwinkels ist 1° nach hinten.
• Die Einstellung des Sitzwinkels kann von -2° bis +10° in einer
3°-Teilung erfolgen.

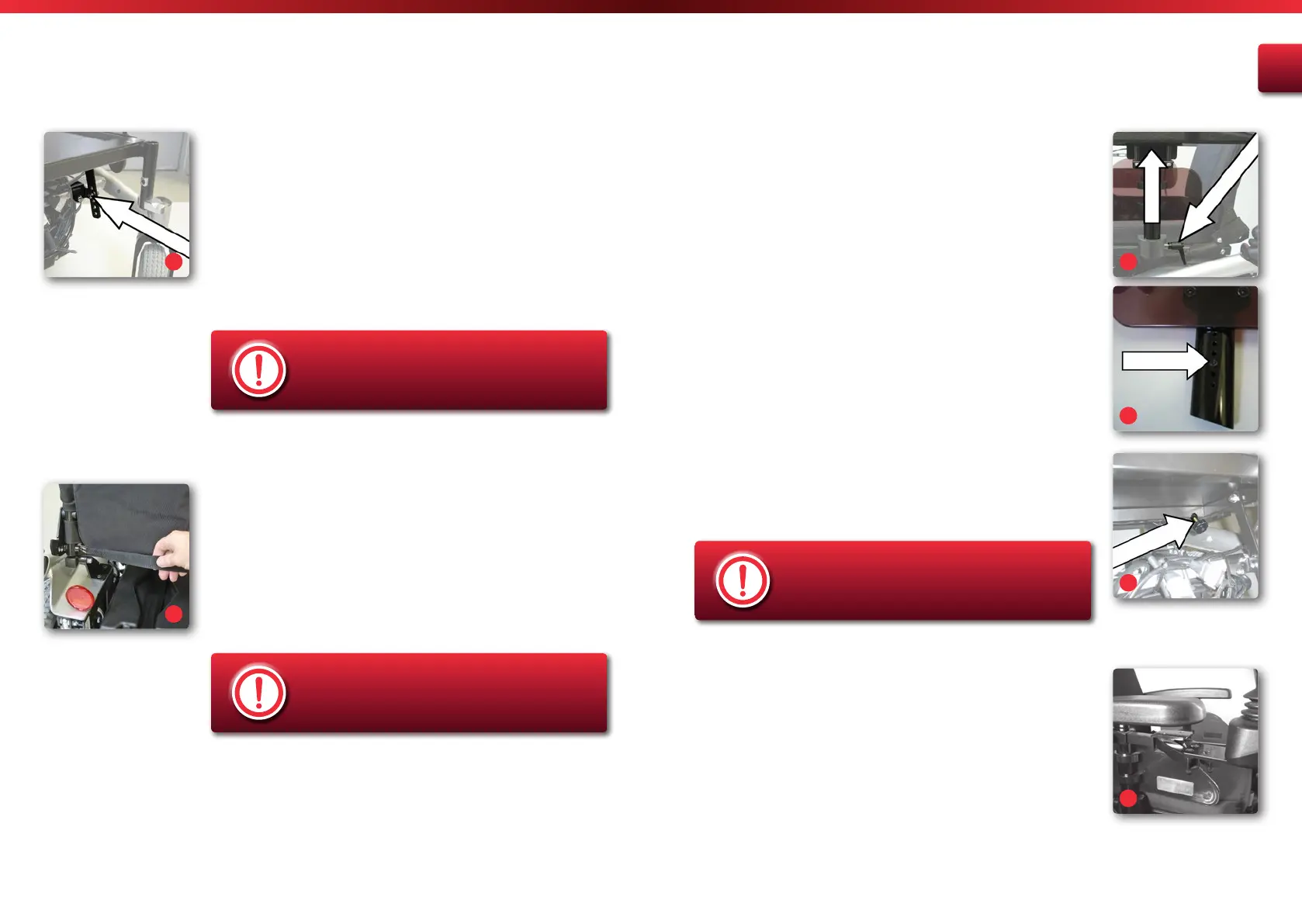

• Lösen Sie die vordere Befestigung des Sitzes (Abb. 05).
• Ziehen Sie die Schrauben heraus und stellen Sie den gewünschten
Sitzwinkel ein.
• Stecken Sie die Schrauben in die nächst mögliche Position und
ziehen Sie diese wieder fest an.
Achten Sie darauf, zur sicheren Befestigung immer
neue selbstsichernde Muttern zu verwenden.
3.5.3. Rückenlehne
Der Winkel der Rückenlehne Ihres Elektrorollstuhls lässt sich äußerst
einfach und ohne großen Kraftaufwand verstellen. Außerdem haben
Sie die Möglichkeit, den Rücken komplett nach vorn umzuklappen.
• Die Einstellung des Rückenwinkels kann von 90° bis 120° in einer
10°-Teilung erfolgen.
• Ziehen Sie den Seilzug hinter dem Rücken. Halten Sie dabei die
Rückenlehne mit der anderen Hand fest (Abb. 06).
• Nach loslassen des Seilzuges rasten die Bolzen in den Bohrungen ein.
Achten Sie darauf, dass beide Bolzen, rechts und
links vollständig eingerastet sind.
3.5.4. Armlehnen
Die Armlehnen lassen sich zum seitlichen Ein- und Aussteigen
komplett herausnehmen. Zusätzlich können die Armlehnen in der Höhe
eingestellt werden. Eine seitliche Verstellung (siehe Seitenteile) erfolgt
mit der Einstellung der Seitenteil.
Armlehnen entfernen
• Zum Entfernen der Armlehne lösen Sie die Hebelschraube und
ziehen Sie die Armlehne nach oben heraus (Abb. 07).
• Beim Installieren der Armlehne achten Sie darauf, dass diese bis zur
Begrenzug eingeschoben und wieder fixiert ist.
Höhe einstellen
• Nehmen Sie zuerst die Armlehne aus der Halterung.
• Entfernen Sie die Begrenzungsschraube und schrauben Sie diese in
die gewünschte Position der Armlehne (Abb. 08).
• Die unterste Bohrung entspricht der max. Höheneinstellung der
Armlehne.
3.5.5. Seitenteil
Die Seitenteile können Sie seitlich verstellen.
• Lösen Sie die Befestigung (Handrad) unterhalb des Sitzes und
schieben Sie das Seitenteil in die gewünschte Position (Abb. 09).
• Ziehen Sie das Handrad wieder fest an.
Achten Sie darauf, dass die Befestigung vollständig
greift.
3.5.6. Steuerung
Die Steuerung kann rechts oder links jeweils unterhalb der Armlehne
befestigt werden. Zusätzlich kann der Abstand an die Unterarmlänge
angepasst werden.
• Lösen Sie die Knebelschraube unterhalb der Armlehne und stellen
Sie die gewünschte Länge ein (Abb. 10).
• Ziehen Sie die Knebelschraube wieder fest.
09
10
06
07
08
05
