Bpt NC/321 - Wiring Color Coding; CN3, CN4, CN5 Cable Color Identification

15
AE
HEV/301
(HEVC/301)
(HET/301)
B IN
B OUT
26

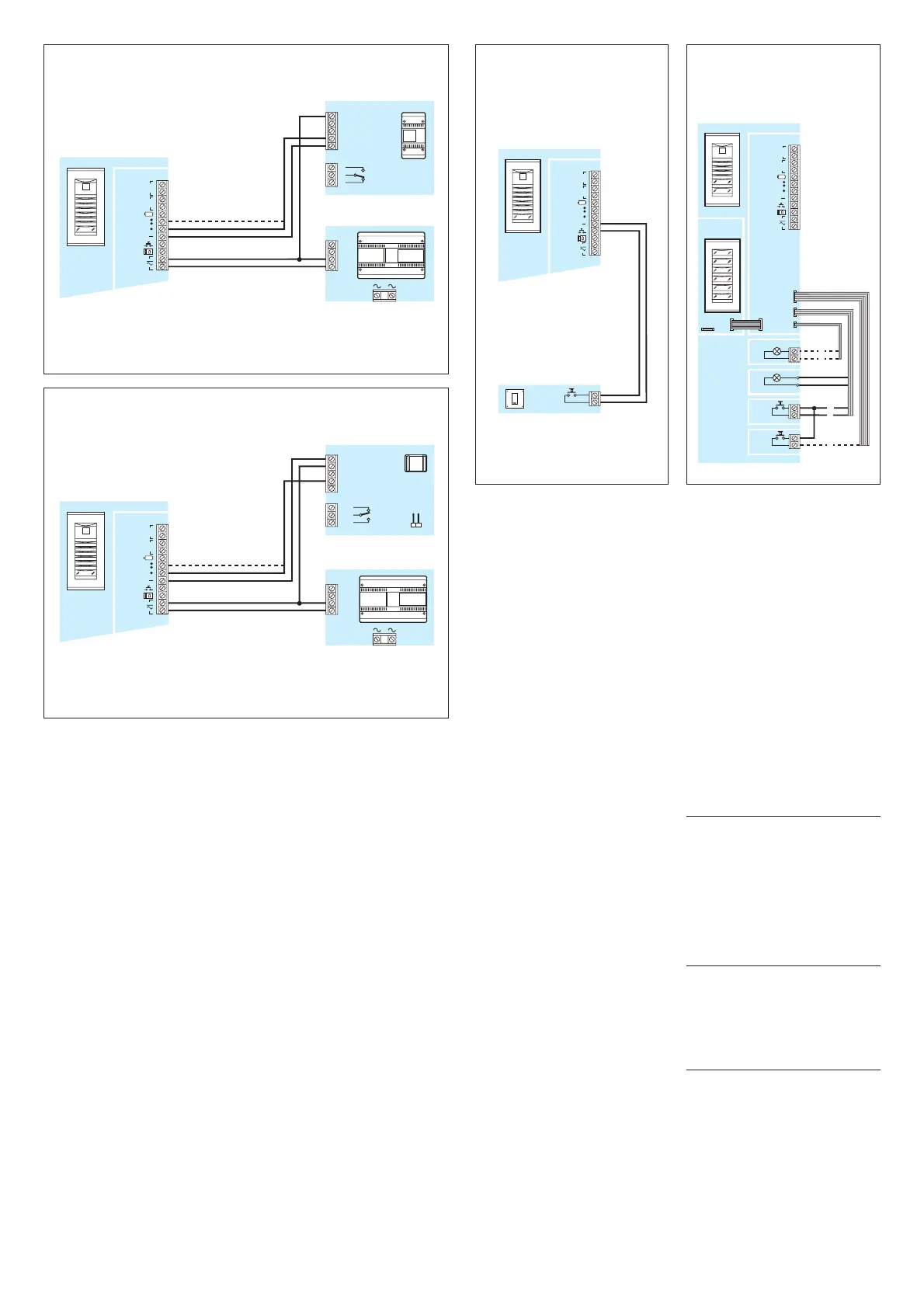

Fig.26 - Schema di collegamento
del pulsante ausiliario apriporta
(AE).
Fig.26 - Connection diagram of
auxiliary door-lock release button
(AE).
Abb.26 - Anschlüsse
zwischen Tü-röffnertaste
(Auxiliary/Service) (AE).
Fig.26 - Schéma de raccordement
du bouton gâche intérieur (AE).
Fig.26 - Esquema de conexión del
pulsador auxiliar abrepuerta (AE).
Fig.26 - Esquema de ligação do
botão auxiliar de abertura de porta
(AE).
Fig.27 - Colore dei conduttori rela-
tivi ai cablaggi CN3-CN4-CN5.
Fig.27 - Colour coding of wires
relating to CN3-CN4-CN5.
Abb.27 - Farbe der Kabelleiter
CN3-CN4-CN5.
Fig.27 - Couleur des conducteurs
relatifs aux câblages CN3-CN4-
CN5.
Fig.27 - Color de los conductores
correspondientes a los cableados
CN3-CN4-CN5.
Fig.27 - Cor dos condutores relati-
vos às cablagens CN3-CN4-CN5.
CN3
C: arancio, orange, Orange, oran-
ge, naranja, laranja
G: giallo, yellow, Gelb, jaune, ama-
rillo, amarelo
R: rosso, red, Rot, rouge, rojo, ver-
melho
CN4
M: marrone, brown, Braun, marron,
marrón, castanho
N: nero, black, Schwarz, noir,
negro, preto
CN5
G: giallo, yellow, Gelb, jaune, ama-
rillo, amarelo
H: grigio, grey, Grau, gris, gris, cin-
zento
CBI
CN1
HEP/306
(HEP/312D)
CN3
CN5
CBO
1
N
M
CN4
G
H
KHSO
HEV/301+
…KHPS (…KHPD)
(+KHSO)+
…HEP/306
(…HEP/312D)
B IN
B OUT
2
R
27
A
G
VAS/100
1
2
1
2
HEV/301
(HEVC/301)
(HET/301)
B IN
B OUT
NC
C
NO
C
M1
AC/200
5
6
21
7
14
SW1
25
B
VLS/101
A
1
2
3
A
G
VAS/100
1
2
1
2
HEV/301
(HEVC/301)
(HET/301)
B IN
B OUT
1
2
3
4
5
24
Fig.24 - Esempio di collegamento
uscita ausiliaria Aux 1 o Aux 2 con
l’unità relè VLS/101.
Alimentazione mediante VAS/100.
Fig.24 - Sample connection of Aux
1 or Aux 2 auxiliary output with
relay unit VLS/101.
Power supply by means of
VAS/100.
Abb.24 - Anschlussbeispiel zwi-
schen Zusatzausgang Aux 1 oder
Aux 2 und Relaiseinheit VLS/101.
Stromversorgung über VAS/100.
Fig.24 - Exemple de raccordement
sortie auxiliaire Aux 1 ou Aux 2
avec le relais VLS/101.
Alimentation par VAS/100.
Fig.24 - Ejemplo de conexión sali-
da auxiliar Aux 1 ó Aux 2 con la
unidad relé VLS/101.
Alimentación mediante VAS/100.
Fig.24 - Exemplo de ligação de
saída auxiliar Aux 1 ou Aux 2 com
a unidade relé VLS/101.
Alimentação através de VAS/100.
Fig.25 - Esempio di collegamento
uscita ausiliaria Aux 1 o Aux 2 con
l’unità relè AC/200.
Alimentazione mediante VAS/100.
Fig.25 - Sample connection of Aux
1 or Aux 2 auxiliary output with
relay unit AC/200.
Power supply by means of
VAS/100.
Abb.25 - Anschlussbeispiel zwi-
schen Zusatzausgang Aux 1 oder
Aux 2 und Relaiseinheit AC/200.
Stromversorgung über VAS/100.
Fig.25 - Exemple de raccordement
sortie auxiliaire Aux 1 ou Aux 2
avec le relais AC/200.
Alimentation par VAS/100.
Fig.25 - Ejemplo de conexión sali-
da auxiliar Aux 1 ó Aux 2 con la
unidad relé AC/200.
Alimentación mediante VAS/100.
Fig.25 - Exemplo de ligação de
saída auxiliar Aux 1 ou Aux 2 com
a unidade relé AC/200.
Alimentação através de VAS/100.
