Kompaktlagerung
– alle 2 Jahre –
Die Kompaktlagerung erkennen Sie
an der zylindrischen Kappenform.
Die Kompaktlagerung entspricht dem
modernsten Stand der Technik.
Sie ist wartungsfrei durch Dauerschmierung
und auf eine hohe Laufleistung ausgelegt.
Die Bremsen sind schneller zugänglich.
Beim ECONabensystem (bis Baujahr 6/97)
kann die komplette Lagerung mit Nabe
einfach mit der integrierten Achsmutter
vom Achsschenkel abgezogen und wieder
montiert werden.
Bei Achsen ab Baujahr 6/97 zuerst die
Achsmutter demontieren. Die Bremstrommel
mit Kompaktlager kann nun vom Achs
schenkel abgezogen werden.
Anziehdrehmoment:
SW 36 M = 280 Nm
SW 41 M = 330 Nm
(keine Lagereinstellung)
Bei fühlbarem Lagerspiel:
Kompaktlagerung austauschen
5
RRaaddkkaappsseellnn aauuff FFeessttssiittzz pprrüüffeenn
– alle 2000 3000 Fahrkilometer –
Mit Hilfe eines Schraubendrehers den
festen Sitz der Radkapsel prüfen.
15
4

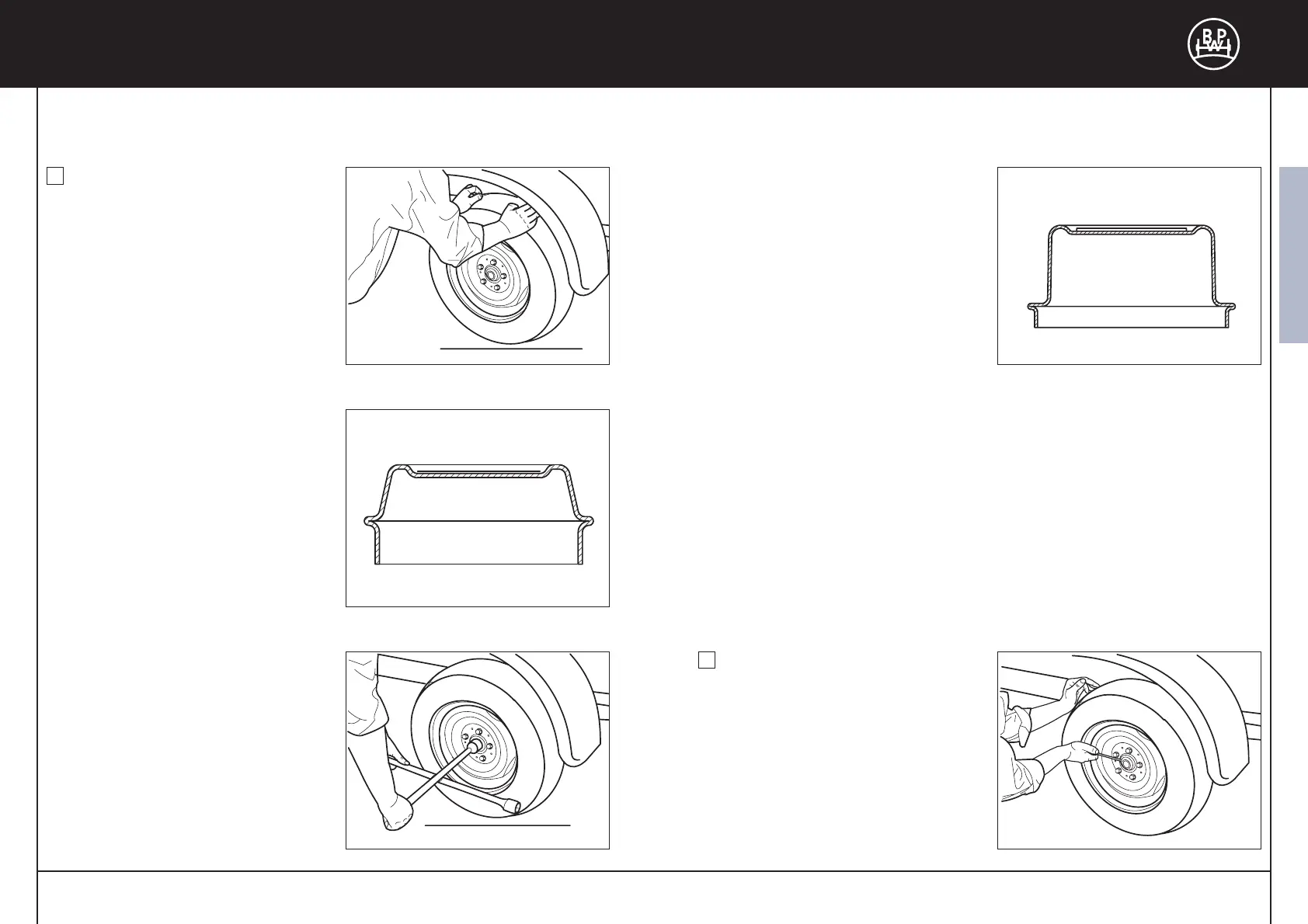

RRaaddllaaggeerrssppiieell pprrüüffeenn uunndd ggggff.. eeiinnsstteelllleenn
Fahrzeug aufbocken, Bremsen lösen,
Räder von Hand drehen und rütteln.
Bei fühlbarem Spiel Lagerung einstellen.
KKoonnvveennttiioonneellllee KKeeggeellrroolllleennllaaggeerruunngg
– erstmals nach 500 Fahrkilometern,
dann alle 2000 3000 Fahrkilometer –
Die Kegelrollenlagerung erkennen Sie an
der konischen Kappenform.
Radkappe abhebeln. Achsmutter entsplin
ten und soweit anziehen, dass der Lauf
des Rades leicht gebremst wird. Dann
Achsmutter zum nächstmöglichen Splint
loch zurückdrehen, max. 30 Grad.
Splint einsetzen und leicht aufbiegen. Lauf
des Rades prüfen, Radkappe einschlagen.
Achtung:
Das Fett in Radkappe und Lagerung darf
bei diesen Arbeiten nicht verschmutzt
werden!
14
BPW Gummifederachsen / Drehstabfederachsen
