FBM L-LS-UL
4
ITALIANO
1 CARATTERISTICHE TECNICHE
Lo schema elettrico del distributore è riportato sulla parte
interna del pannello lato rubinetto.
E’ riservato il diritto di modifica senza preavviso.
2 INSTALLAZIONE
1 Estrarre il distributore dall’imballo, che si consiglia conser-
vare per possibili utilizzi futuri.
2 Controllare che il distributore non abbia subito danni da tra-
sporto. In caso contrario, provvedere immediatamente ad effet-
tuare il reclamo presso lo spedizioniere.
3 Appoggiare il distributore su un banco in grado di soste-
nerne il peso, anche a carico completo, tenendo presente
quanto detto all’avvertimento IMPORTANTE del punto 1.
4 Nel caso di macchine raffreddate ad aria lasciare uno spa-
zio libero di almeno 15 cm attorno a tutto il distributore per non
ostacolare il flusso d’aria necessario al raffreddamento.
5 Controllare la stabilità dell’apparecchio e regolare eventual-
mente i piedini in altezza. Nel caso in cui con il distributore
venga fornita una serie di piedini alti (100 mm circa), questa
deve essere sostituita a quella originale.
6 Prima di collegare elettricamente il distributore controllare
che la tensione di rete sia quella corretta indicata in targa. Col-
legare il distributore a una rete monofase, servendosi di una
presa completa di messa a terra secondo quanto stabilito dalle
norme vigenti. Se il distributore è fornito senza spina, collegare
al cavo una spina conforme alle norme vigenti nel vostro
paese, provvista di spinotto o contatti di terra ed adatta a cor-
renti di almeno 10A 250V (per aree aventi tensioni di 220-230V
50-60Hz) e 20A 250V (per aree aventi tensioni di 100-115V 50-
60Hz). Nel caso si volesse realizzare un collegamento fisso
alla rete, collegare il cavo ad un interruttore a parete di tipo
bipolare con apertura dei contatti di almeno 3 mm. Un errato
collegamento elettrico può causare seri danni a persone e
cose. Non usare prolunghe per collegare elettricamente l'appa-
recchio.

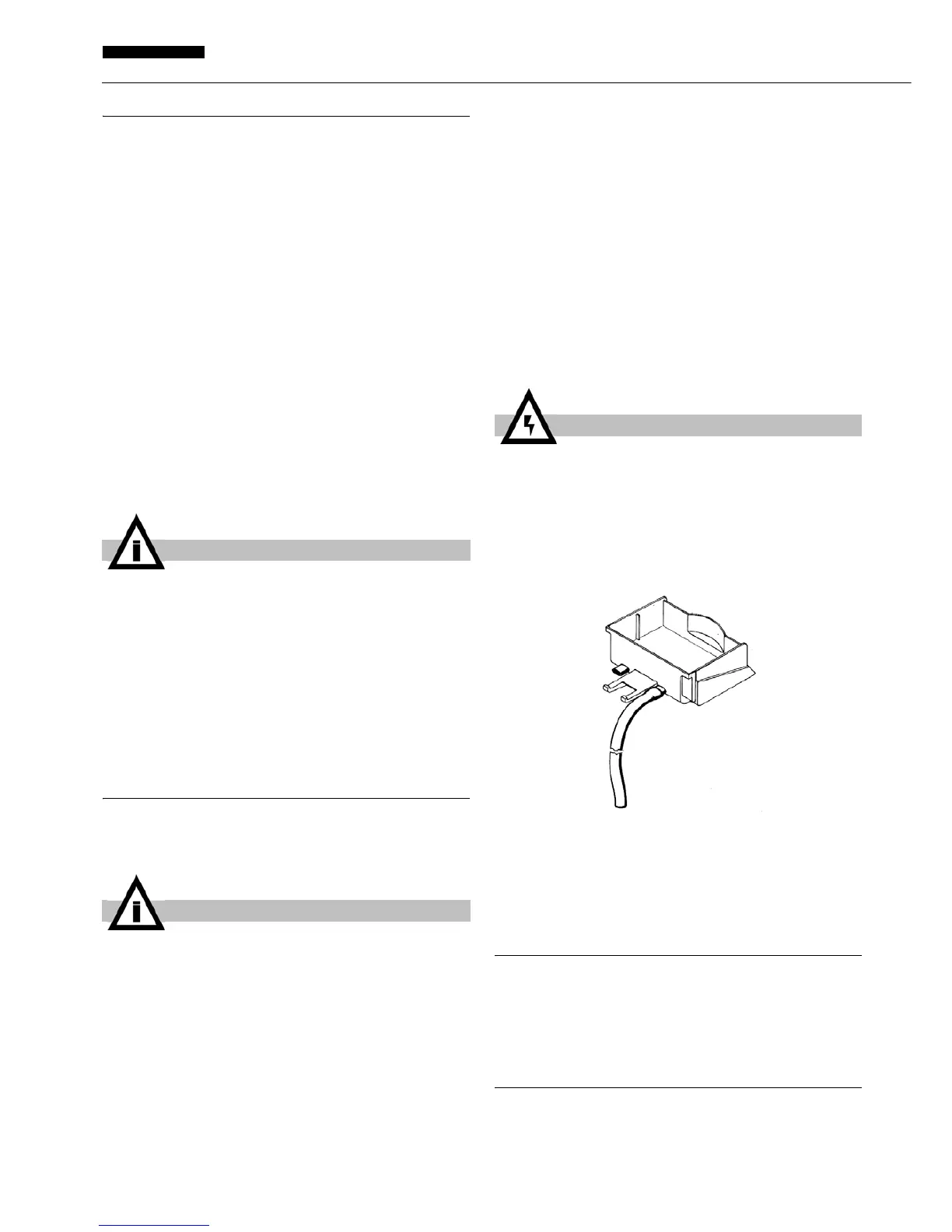

7 II cassetto raccogligocce è dotato di due attacchi di drenag-
gio con diaframma. Nel caso si desideri lo svuotamento conti-
nuo del cassetto, perforare il diaframma (ad esempio con un
cacciavite) di uno dei due attacchi di drenaggio e collegarlo ad
un tubo di scarico (vedere figura 1).
figura 1
8 Il distributore non esce prelavato e sanitizzato dalla fab-
brica. Prima dell’uso esso deve essere smontato, lavato e sani-
tizzato seguendo quanto previsto nel libretto di istruzioni
(capitolo 5.3 PULIZIA) fornito con il distributore stesso.
3 SUGGERIMENTI
Quanto segue, derivato dal libretto di Installazione uso e manu-
tenzione per l’operatore, è riportato affinché gli addetti al Servi-
zio di Assistenza possano aiutare gli utilizzatori finali ad ottenere
i migliori risultati.
3. 1 OPERAZIONI SUL DISTRIBUTORE
1 Montare i coperchi sopra i contenitori accertandosi che que-
sti siano installati correttamente e che ci sia una corretta con-
nessione elettrica fra contenitore e coperchio.
Il distributore deve sempre funzionare con i coperchi montati
FBM1
FBM1P
FBM2 FBM3
Contenitori trasparenti
smontabili n. 1 1 2 3
Capacità singolo conteni-
tore, circa l 10 10 10 10
Dimensioni:
larghezza cm 18 28 36 54
profondità cm 47 47 47 47
altezza cm 69 69 69 69
Peso netto, circa kg 26 26 37 49
Peso lordo, circa kg 29 29 40 54
Termostati regolabili n. 1 1 2 3
Motocompressore ermetico
Condensatore a ventilazione forzata
Salvamotore
Pressostato
Livello di rumorosità inferiore a 70 db (A)
IMPORTANTE
Leggere le caratteristiche elettriche riportate sulla targa
di ogni singolo distributore; questa è situata nella parte
inferiore del pannello frontale, dietro il cassetto raccogli-
gocce (cassetto raccogligocce di destra nei modelli con
vasche multiple). I numeri di matricola degli apparecchi
(precedutI dal simbolo #) sono collocati all'interno del
vano portainterruttori di sinistra. I dati riportati sulla
targa sono sempre quelli a cui fare riferimento.
IMPORTANTE
Nelle operazioni di trasporto o sollevamento, il distribu-
tore non deve mai essere afferrato per i contenitori tra-
sparenti o i cilindri evaporatori. Il fabbricante non
risponde dei danni provocati dalle suddette errate mano-
vre.
AT TENZIONE
Assicurarsi che l’apparecchio sia correttamente colle-
gato a terra; in caso contrario potreste causare shock
elettrici alle persone o danneggiare il distributore.
