Bras Quark - Caratteristiche Tecniche; Installazione

QUARK
ITALIANO
4
1 CARATTERISTICHE TECNICHE
Lo schema elettrico del distributore è riportato sulla parte
interna del pannello lato rubinetto.
E’ riservato il diritto di modifica senza preavviso.
2 INTRODUZIONE
E’ necessario leggere attentamente questo libretto di istruzioni
allo scopo di conoscere tutte le caratteristiche del distributore.
Come tutti i prodotti meccanici, anche questo distributore richie-
de pulizia e cura. Il suo buon funzionamento inoltre può essere
compromesso da eventuali errori compiuti dall'operatore duran-
te le fasi di smontaggio e pulizia. Per questo motivo è importante
che le procedure di smontaggio, lavaggio, sanitizzazione e ri-
montaggio, essendo operazioni giornaliere,
siano conosciute
senza possibilità di errore a chi utilizza il distributore.
3 INSTALLAZIONE
1 Estrarre il distributore dall’imballo, che è consigliabile con-
servare per future necessità.
2 Controllare che il distributore non abbia subito danni da tra-
sporto. In caso contrario, provvedere immediatamente ad effet-
tuare il reclamo presso il vettore.
3 Appoggiare il distributore su un banco in grado di soste-
nerne il peso, anche a carico completo, tenendo presente
quanto detto all’avvertimento IMPORTANTE del prece-
dente punto 1.
4 Lasciare uno spazio libero di almeno 15 cm attorno a tutto il
distributore per non ostacolare il flusso d’aria di raffredda-
mento.
5 Controllare la stabilità dell’apparecchio regolando eventual-
mente i piedini in altezza. Nel caso in cui con il distributore
venga fornita una serie di piedini alti (100 mm circa), questa
deve essere sostituita a quella originale.
6 Prima di collegare elettricamente il distributore controllare
che la tensione di rete sia quella corretta indicata in targa. Col-
legare il distributore a una rete monofase, servendosi di una
presa completa di messa a terra secondo quanto stabilito dalle
norme vigenti. Se il distributore è fornito senza spina, collegare
al cavo una spina conforme alle norme vigenti nel vostro
paese, provvista di spinotto o contatti di terra ed adatta a cor-
renti di almeno 10 A 250 V (per aree aventi tensioni di 220-
230 V 50 Hz) e 20 A 250 V (per aree aventi tensioni di 100-
115 V 50-60 Hz). Nel caso si volesse realizzare un collega-
mento fisso alla rete, collegare il cavo ad un interruttore a
parete di tipo bipolare con apertura dei contatti di almeno 3
mm. Non usare prolunghe per collegare elettricamente l'appa-
recchio.

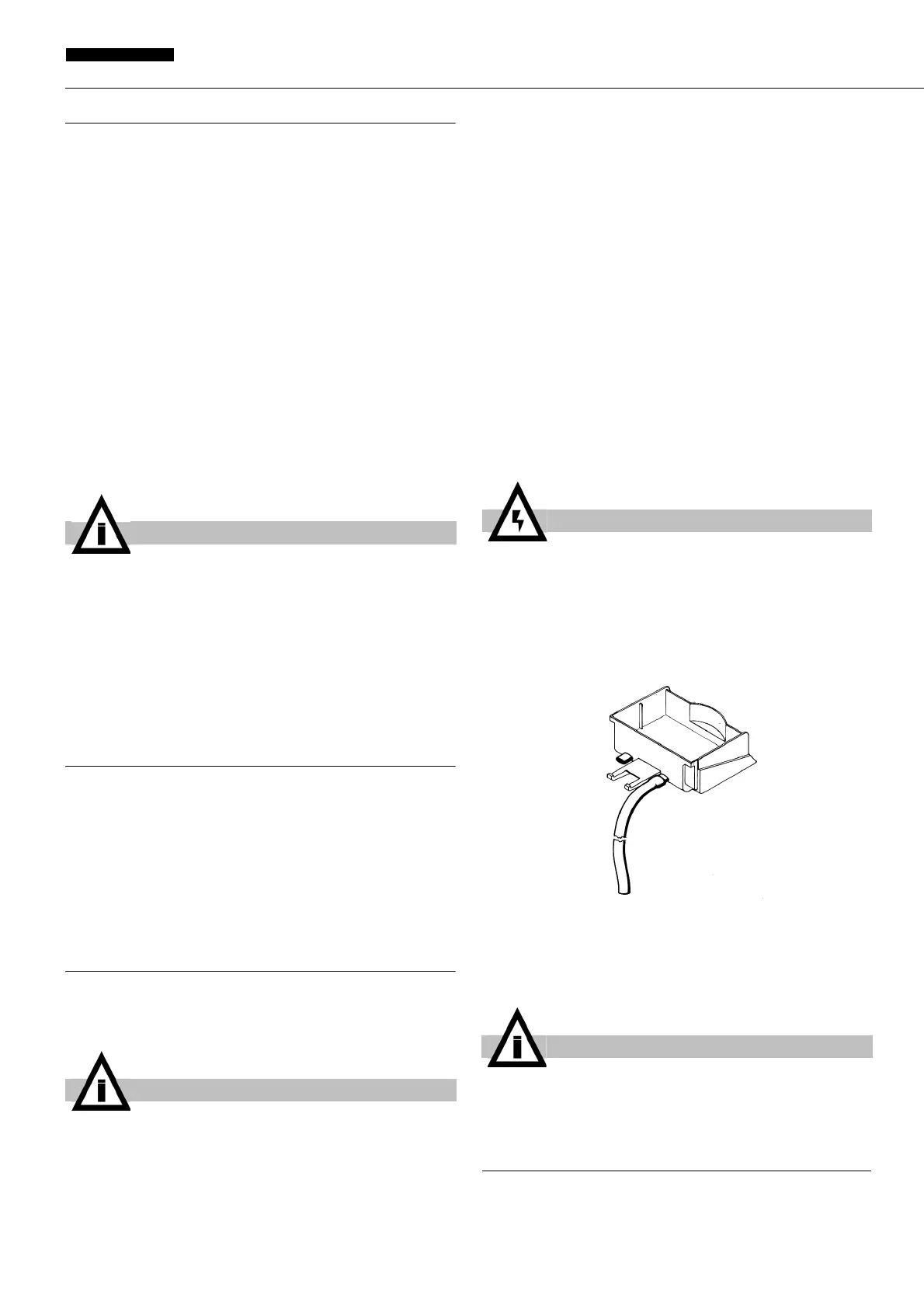

7 II cassetto raccogligocce è dotato di due attacchi di drenag-
gio con diaframma. Nel caso si desideri lo svuotamento conti-
nuo del cassetto, perforare il diaframma (ad esempio con un
cacciavite) di uno dei due attacchi di drenaggio e collegarlo ad
un tubo di scarico (vedere figura 1).
figura 1
8 Il distributore non esce prelavato e sanitizzato dalla fab-
brica. Prima dell’uso esso deve essere smontato, lavato e sani-
tizzato seguendo quanto previsto nelle presenti istruzioni al
capitolo 5.3 PULIZIA.
4 PER UN FUNZIONAMENTO SICURO E
CORRETTO
1 Non usare il distributore prima di aver letto il presente
libretto d’istruzioni.
2 Non usare il distributore se non correttamente collegato a
Contenitori trasparenti smontabili n 1 2 3
Capacità singolo contenitore, circa l 6 6 6
Dimensioni:
larghezza cm 18 36 54
profondità cm 47 47 47
altezza cm 65 65 65
Peso netto, circa kg 22 36 48
Peso lordo, circa kg 24 39 51
Termostati regolabili n 1 2 3
Motocompressore ermetico
Condensatore a ventilazione forzata
Salvamotore
Livello di rumorosità inferiore a 70 dB (A)
IMPORTANTE
Caratteristiche elettriche: leggere i dati riportati sulla
targa di ogni singolo distributore; questa è situata nella
parte inferiore del pannello frontale, dietro il cassetto
raccogligocce di destra. I numeri di matricola degli appa-
recchi (preceduti dal simbolo #) sono collocati all'interno
del vano portainterruttori di sinistra. I dati riportati sulla
targa sono sempre quelli a cui fare riferimento.
IMPORTANTE
Nelle operazioni di trasporto o sollevamento, il distribu-
tore non deve mai essere afferrato per i contenitori tra-
sparenti o i cilindri evaporatori. Il fabbricante non
risponde dei danni provocati dalle suddette errate mano-
vre.
ATTENZIONE
Assicurarsi che l’apparecchio sia correttamente colle-
gato a terra; in caso contrario è possibile causare shock
elettrici alle persone o danneggiare il distributore.
IMPORTANTE
Posizionare l’apparecchio in maniera tale che la spina del
cavo di alimentazione sia facilmente accessibile.
QUARK 1
QUARK 2
QUARK 3
