Brigade BE-970WFM - Connections; Camera Input Connections; Signal Input and Output Ports; Power and Trigger Wire Connections

6

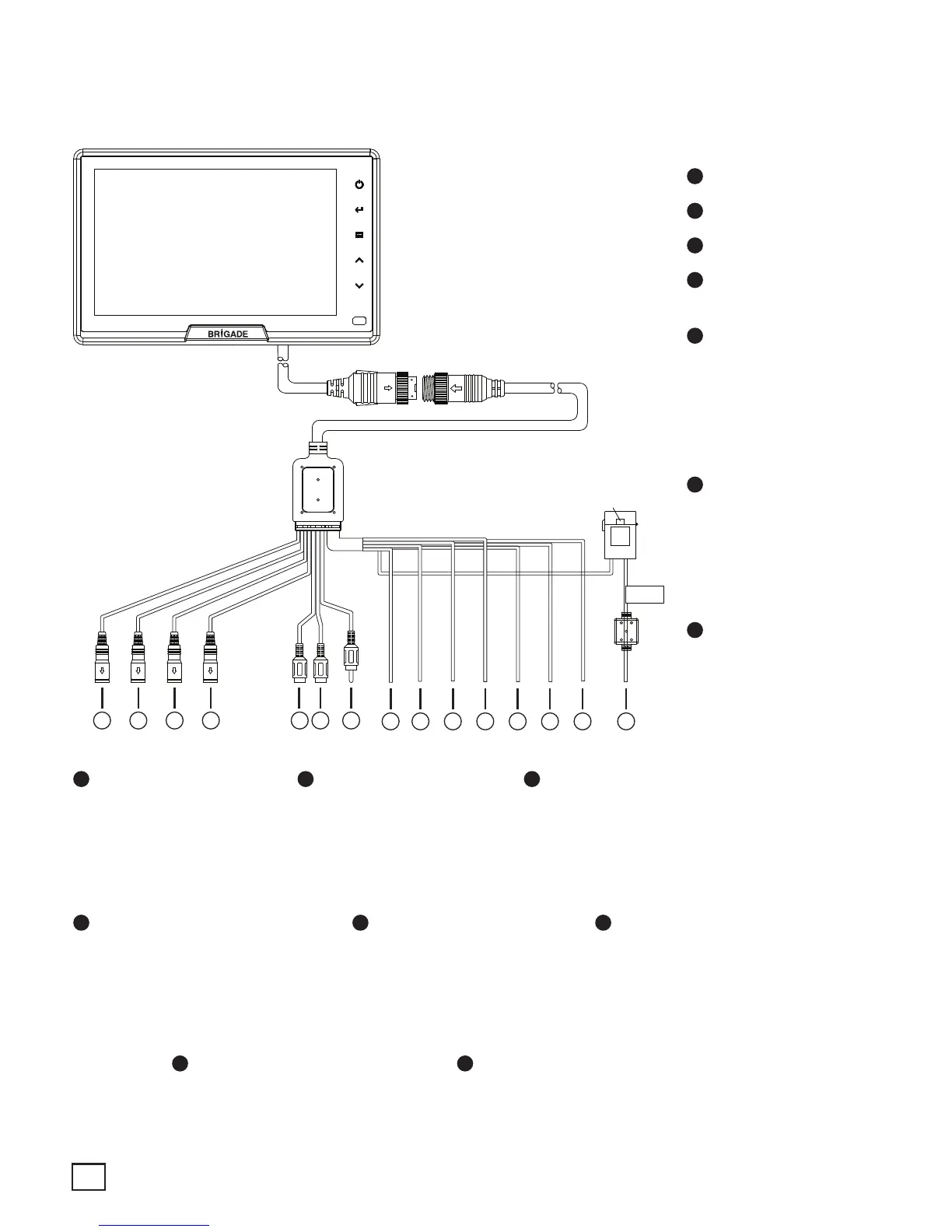

3 Connections
Connexions/Verbindungen/Connessioni/Conexiones/Aansluitingen
8
Red:
Power
Rouge:
Pouvoir
Rot:
Macht
Rosso:
Potenza
Rojo:
Poder
Rood:
Vermogen
5
Orange:
Trigger 4
Orange:
Trigger 4
Orange:
Trigger 4
Arancione:
Trigger 4
Naranja:
Trigger 4
Oranje:
Trigger 4
6
Green:
Trigger 3
Vert:
Déclencher 3
Grün:
Auslösen 3
Verde:
Attivare 3
Verde:
Desencadenar 3
Groen:
Trekker 3
3
Purple:
Speed pulse
Pourpre:
Impulsion de vitesse
Lila:
Geschwindigkeitsimpuls
Porpora:
Degli impulsi di velocità
Púrpura:
Velocidad del pulso
Purper:
Snelheidspuls
1
Blue:
Trigger 1
Bleu:
Déclench-
Blau:
Auslösen
Blu:
Attivare 1
Azul:
Desenca-
Blauw:
Trekker 1
E
Video in
Vidéo dans
Video in
Video
Vídeo en
Video
F
Audio in
Audio dans
Audio-in
Audio
Audio en
Audio in
G
Video out
Sortie vidéo
Video-Out
Uscita video
Salida de vídeo
Video-uitgang
A
Camera 1:
B
Camera 2:
C
Camera 3:
D
Camera 4:
7
Brown:
Trigger 2
Brunes:
Déclencher 2
Braun:
Auslösen 2
Marrone:
Attivare 2
Marrón:
Desencadenar 2
Bruin:
Trekker 2
4
Yellow:
Trigger 5
Jaunes:
Déclencher 5
Gelb:
Auslösen 5
Giallo:
Attivare 5
Amarillo:
Desencadenar 5
Geel:
Trekker 5
2
Black:
Ground
Noir:
Terre
Schwarz:
Grund
Nero:
Terreno
Negro:
Terreno
Zwart:
Grond
5A FUSE
12/24V
A
1 2 3 4 5 6 7 8
B C D E F G
