Monitor
Camera
CameraTransmitterReceiver

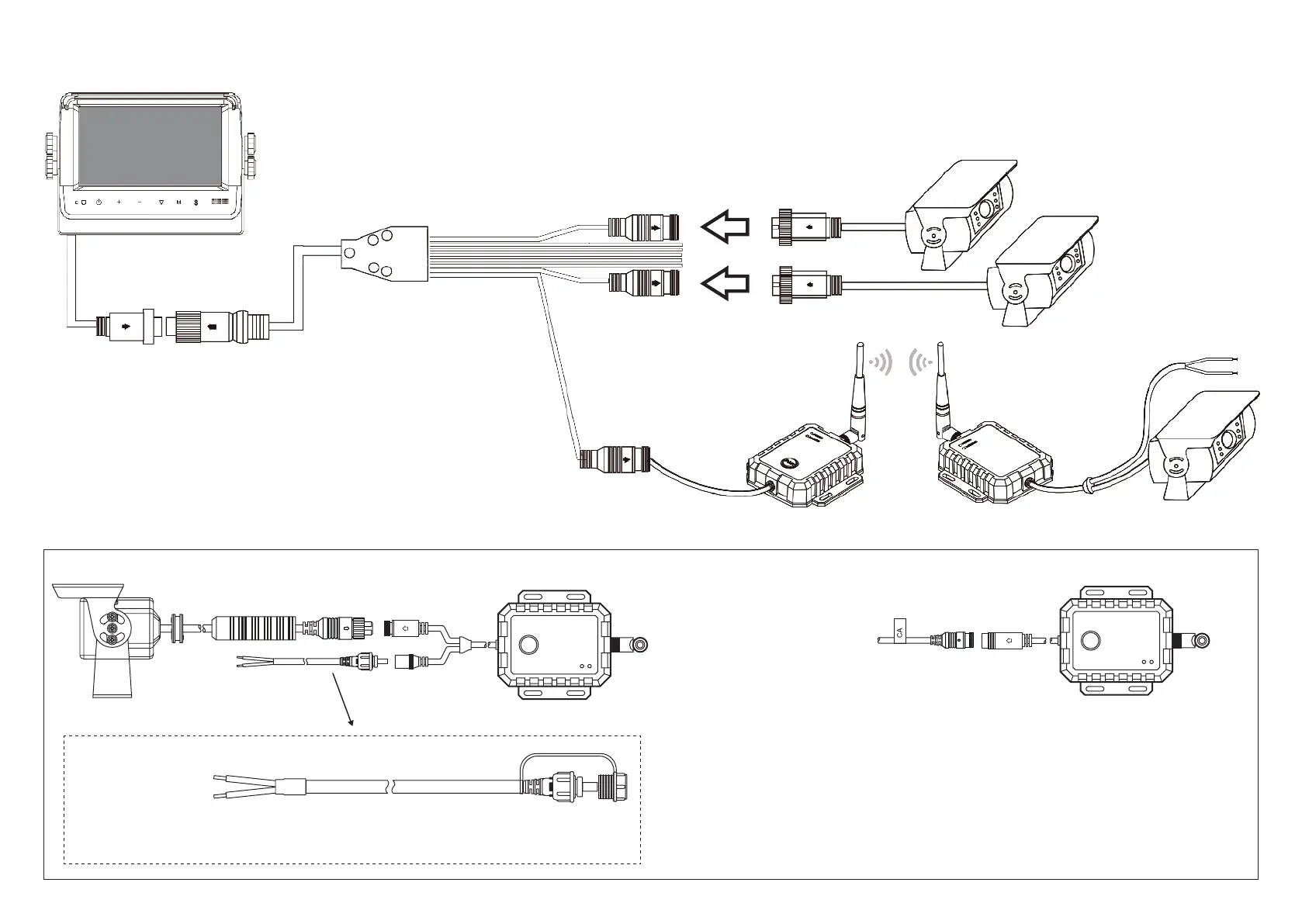

Example Set Up:
Receiver
Monitor Camera Input
System Diagram:
Red Cable (Input Power)
Black (GND)
Note: Auxiliary Power Cable required for Transmitter (Supplied in kit)
Red Cable
Black Cable
Transmitter
Camera
4 Operating Instructions
4 5
