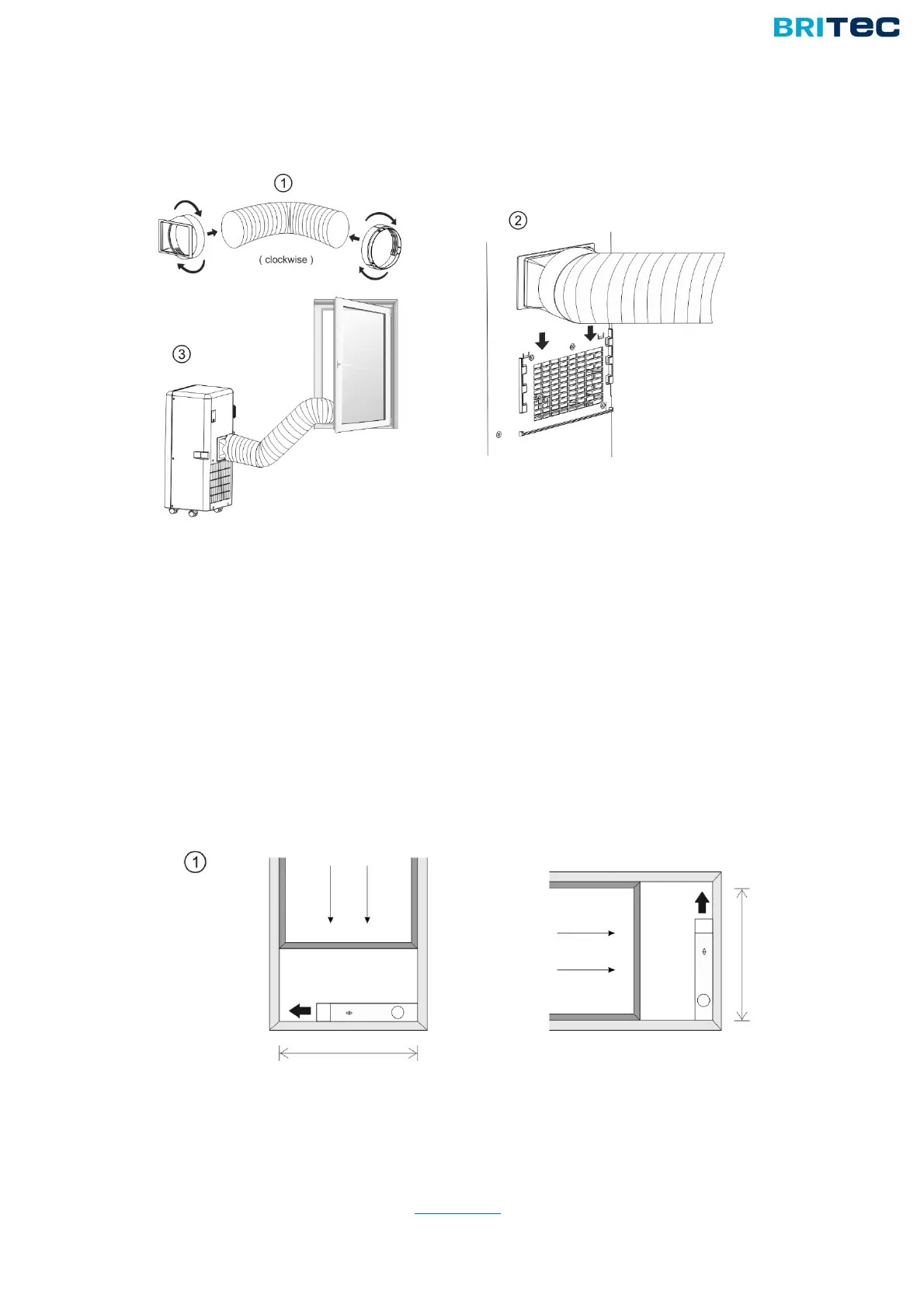

Fig. 4
a)
Installation temporaire
1. Visser les deux extrémités du tuyau d’évacuation sur l’étrier correspondant, l’étrier de
fixation carré et l’étrier de fixation plat.
2. Insérez le clip de fixation carré dans les ouvertures à l’arrière du climatiseur (voir Fig. 4).
3. Placez l’autre extrémité du tuyau d’’évacuation près du rebord de la fenêtre.
b)
Montage du kit de glissières de fenêtre
L’installation du kit de glissières de fenêtre est principalement “horizontale” et “verticale”.
Comme indiqué aux Fig.5 et Fig.5a, vérifiez les dimensions minimales et maximales des
fenêtres.
Taille de la fenêtre
min. 67,5 cm
max. 123 cm
Taille de la fenêtre
min. 67,5 cm
max. 123 cm
2. Installation du tuyau d’évacuation
Fig. 5
Fig. 5a
