Broan 744LED - Instalación

Página 10

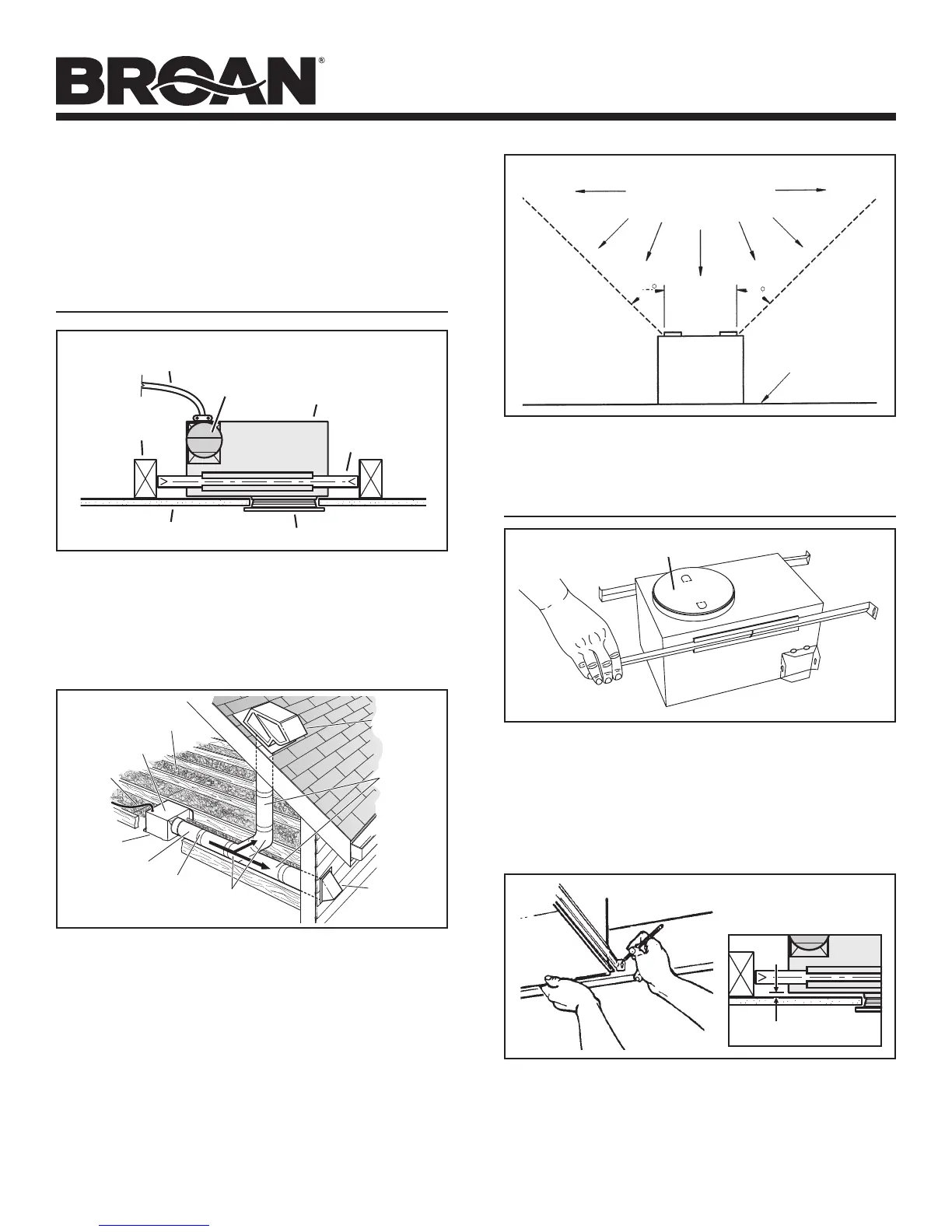

MODELO 744LED
Aviso al instalador: Deje este
manual con el dueño de la casa.
CUBIERTA
SOPORTE
DE MONTAJE
VIGUETA
DE TECHO
CABLE ELÉCTRICO
ANILLO/DEFLECTOR
TECHO ACABADO
CONECTOR DEL
REGULADOR DE
TIRO/CONDUCTO
REDONDO DE
4 PULG. (10.2 CM)
Y CONDUCTO
REDONDO DE
4 PULG. (10.2 CM)
PLANEACIÓN DE
LA INSTALACIÓN
Esta unidad se puede instalar en cualquier lugar entre las vigas del
techo usando los soportes de montaje que se proporcionan.
* Instale únicamente en un techo plano.
Instalación típica
Los conductos desde este ventilador hacia el exterior del edificio
tienen un gran efecto sobre el flujo de aire, el ruido y el uso de energía
del ventilador. Utilice el tramo de conductos más corto y recto posible
para obtener un desempeño óptimo y evite instalar el ventilador con
conductos menores que los recomendados. El aislamiento alrededor
de los conductos puede reducir la pérdida de energía e inhibir el de-
sarrollo de moho. Los ventiladores instalados en conductos existentes
podrían no obtener el flujo de aire nominal.
Haga los preparativos para alimentar la unidad con el voltaje de línea
y el cable eléctrico apropiados.
INSTALACIÓN
2. Marque el sitio de montaje.
Coloque la unidad entre las vigas y extienda los soportes de montaje.
IMPORTANTE: Coloque los soportes de tal manera que exista una
separación de 1/8 pulg. (3 mm) entre la parte inferior de la cubierta
y el material del techo. Marque la parte superior de la ranura tipo
bocallave en los cuatro soportes de montaje.
ÁREA DE COCINA
No instale el equipo
sobre o dentro de
estaárea.
Equipo
decocina
Piso
45
45
No se debe instalar la unidad sobre, ni dentro, del área de co-
cinamostrada.
No instale el equipo en un área donde cocine.
*
SEPARACIÓN DE
1/8 pulg. (3 mm)
1. Instale los soportes de montaje.
Deslice los soportes de montaje ajustables en los canales del soporte
de la cubierta.
Doble las lengüetas en el protector de cartón e inserte el protector
en la abertura de la cubierta.
NOTA: El protector de cartón protege el interior de la cubierta contra
el rocío de yeso y el polvo de la construcción. No lo quite hasta que
la construcción esté completa.
PROTECTOR DE CARTÓN
TAPA DE
TECHO*
(con regulador
de tiro integrado)
TAPA DE PARED*
(con regulador
de tiro integrado)
CODOS
REDONDOS
DE 10 CM (4 PULG.)*
CONDUCTO REDONDO
DE 10 CM (4 PULG.)
*
CUBIERTA DEL
VENTILADOR
Selle las
separaciones
alrededor de
la cubierta.
Selle con cinta
las uniones de
los conductos.
Mantenga
cortos los
tramos de
conductos.
AISLAMIENTO
(Coloque alrededor y sobre
la cubierta del ventilador.)
CABLE
ELÉCTRICO*
*Se compra
por separado.
O
