MANUAL DE INSTALACIÓN

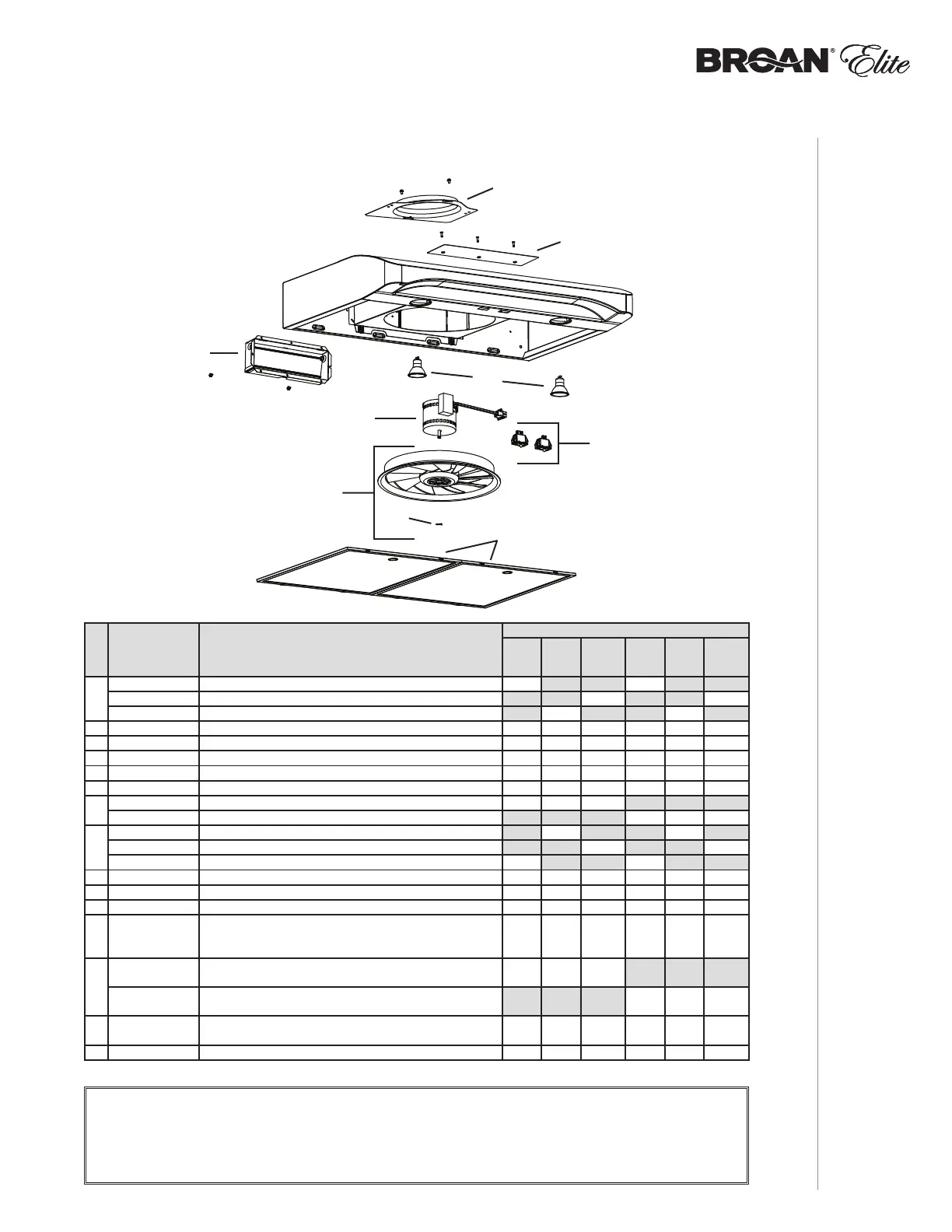

PIEZAS DE REPUESTO
2323
* ÍTEM NO MOSTRADO.
REPUESTOS Y REPARACIONES
Para que el aparato esté en buenas condiciones, use sólo repuestos genuinos Broan-NuTone LLC. Los repuestos genuinos Broan-
NuTone LLC están diseñados especialmente para cada unidad y han sido fabricados para responder a las normas de certificación
aplicables y mantener un alto nivel de seguridad. Los repuestos de otros fabricantes pueden dañar seriamente el aparato y reducir
drásticamente su nivel de rendimiento, lo cual podría causar una falla prematura. Broan-NuTone LLC recomienda comunicar con un
centro de servicios autorizado para todos los repuestos y reparaciones.
SERIE ALT1
N. N. DE PIEZA DESCRIPCIÓN
CANTIDAD
30"
N
EGRA
30"
A
CERO
INOX.
30"
B
LANCA
36"
N
EGRA
36"
A
CERO
INOX.
36"
B
LANCA
1
S97020029 P
LACA DE CUBIERTA DE RECIRCULACIÓN, NEGRA (INCL. TORNILLOS)1 1
S97020030 P
LACA DE CUBIERTA DE RECIRCULACIÓN, BLANCA (INCL. TORNILLOS)1 1
S97020031 P
LACA DE CUBIERTA DE RECIRC., ACERO INOX. (INCL. TORNILLOS)1 1
2 SR680508 P
LACA DE CONDUCTO REDONDO DE 7” (INCL. TORNILLOS) 111111
3 S97020534 C
ONJUNTO DE CLAPETA DE 3¼” X 10” (INCL. TORNILLOS) 111111
4 S97020408 M
OTOR DEL VENTILADOR IMPELENTE (INCL. 4 TORNILLOS Y 1 CONDENSADOR)111111
5 S97020407 H
ÉLICE (INCLUYE N° 6) 111111
6 SR99420635 C
LIP DE LA HÉLICE 111111
7
S99010434-002 F
ILTRO DE GRASA - MICROFILTRACIÓN - TIPO C2 (JUEGO DE 2) 1 1 1
S99010434-003 F
ILTRO DE GRASA - MICROFILTRACIÓN - TIPO D2 (JUEGO DE 2) 1 1 1
8
S99030367 I
NTERRUPTOR OSCILANTE, GRIS (JUEGO DE 2) 1 1
S99030355 I
NTERRUPTOR OSCILANTE, BLANCO (JUEGO DE 2) 1 1
S99030356 I
NTERRUPTOR OSCILANTE, NEGRO (JUEGO DE 2) 1 1
9 SV05921 B
OMBILLA HALÓGENA CON PANTALLA 50 W, GU10 2 2 2 2 2 2
* S97020448 H
ARNÉS DE HILOS 111111
* S98011637 T
APA DE CABLEADOS 111111
* S97020292
B
OLSA DE PIEZAS, INCLUYE: 4 TORNILLOS PARA METAL N.° 8-18 X 1/2”,
6 T
ORNILLOS DE CABEZA REDONDA PARA MADERA N.° 8 X 5/8”,
6 T
ORNILLOS EMBUDITOS PARA MADERA N.° 8 X 1/2”, 1 VENTOSA
111111
*
S97020466
F
ILTRO DE RECIRCULACIÓN - TIPO XC (JUEGO DE 2) (INSTALACIÓN
SIN CONDUCTOS úNICAMENTE)
11 1
S97020467
F
ILTRO DE RECIRCULACIÓN - TIPO XD (JUEGO DE 2) (INSTALACIÓN
SIN CONDUCTOS úNICAMENTE)
11 1
* S99527587
J
UEGO DE SUJETADORES PARA FILTROS DE CARBÓN –
I
NCLUYE 4 SUJETADORES
111111
* S97020470 E
QUIPO PARA FÁCIL INSTALACIÓN (INCLUYE TORNILLOS) 111111
B
C
D
E
F
G
I
J
H
