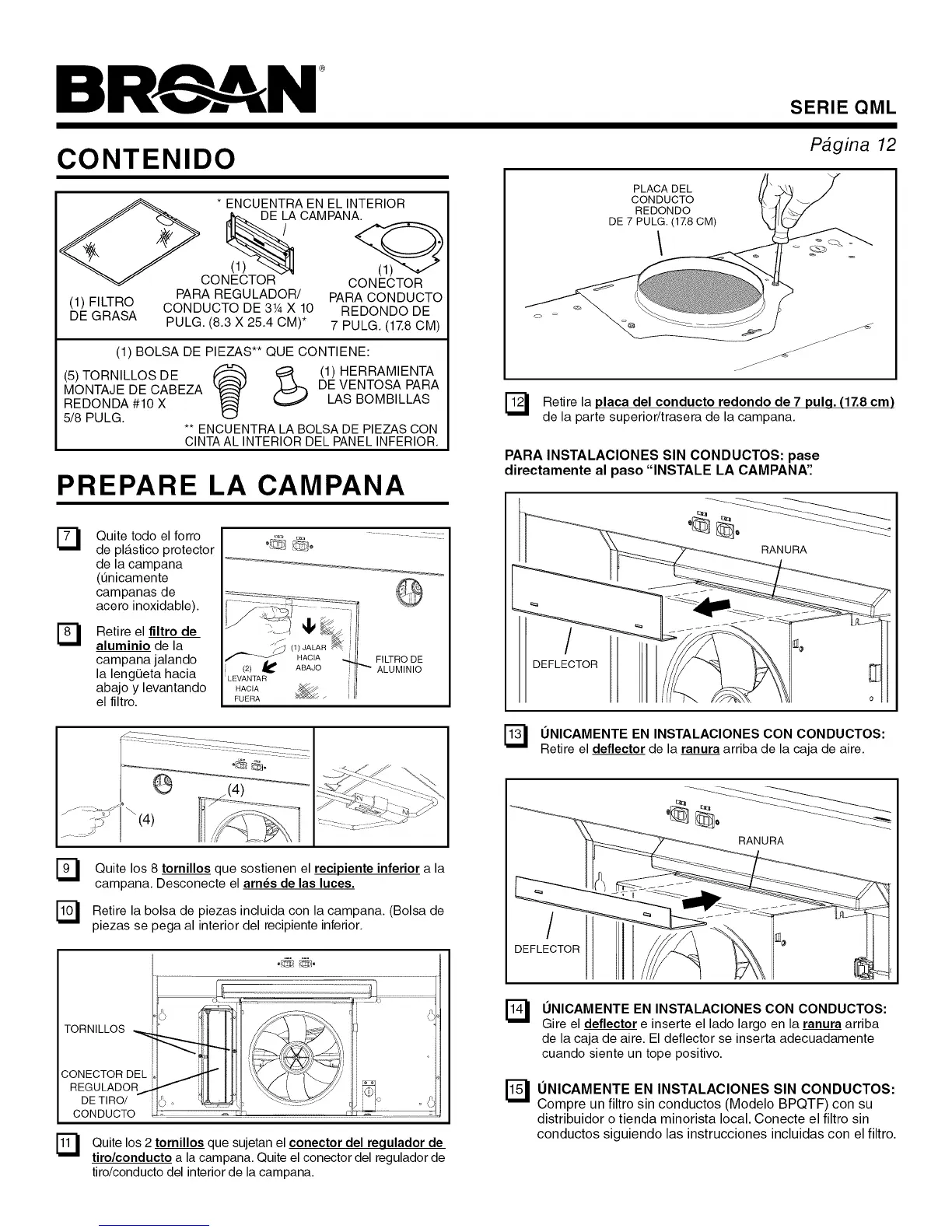

Broan QML30BL - Page 12

BR , AN
CONTENIDO
(1) FILTRO
DE GRASA
* ENCUENTRA EN EL INTERIOR
_ (1)_CAMPANA.
CONECTOR CONECTOR
PARA REGULADOR/ PARA CONDUCTO
CONDUCTO DE 31A X 10 REDONDO DE
PULG. (8.3 X 25.4 CM)* 7 PULG. (17.8 CM)
(1) BOLSA DE PIEZAS** QUE CONTIENE:
(5) TORNILLOS DE I_ (_ (1) HERRAMIENTA
MONTAJE DE CABEZA DE VENTOSA PARA
REDONDA #10 X LAS BOMBILLAS
5/8 PULG.
** ENCUENTRA LA BOLSA DE PIEZAS CON
CINTA AL INTERIOR DEL PANEL INFERIOR.
PREPARE LA CAMPANA
rq
E]
Quite todo el forro
de pl_.stico protector
de la campana
(t3nicamente
campanas de
acero inoxidable).
Retire el filtro de
aluminio de la
campana jalando
la lengQeta hacia
abajo y levantando
el filtro.
_ (1) JALAR
HACIA
(2) lr_ ABA,JO
LEVAN'[AR
HACIA
FUERA
FILTRO DE
ALUMINIO
Quite los 8 tornillos que sostienen el recipiente inferior a la
campana. Desconecte el arn_s de las luces.
Retire la bolsa de piezas incluida con la campana. (Bolsa de
piezas se pega al interior del recipiente inferior.
TORNILLOS ._
CONECTOR DEL
REGULADORf
DETIRO/
CONDUCTO
...............L ° o
r_ Quite los 2 tornillos sujetan el conector del requlador de
que
tiro/conducto a la campana. Quite el conector del regulador de
tiro/conducto del interior de la campana.
SERIE QML
P_gina 12
PLACADEL
CONDUCTO
REDONDO
DE 7 PULG. (17.8CM)
7 Retire la placa del conducto redondo de 7 pulq. (17.8 cm)
de la parte superior/trasera de la campana.
PARAINSTALACIONESSIN CONDUCTOS: pase
directamente al paso "INSTALE LA CAMPANA';
RANURA
DEFLECTOR
r_ UNICAMENTE EN INSTALACIONES CON CONDUCTOS:
Retire el deflector de la ranura arriba de la caja de aire.
I
RANURA
DEFLECTOR
FI
UNICAMENTE EN INSTALACIONES CON CONDUCTOS:
Gire el deflector e inserte el lado largo en la ranura arriba
de la caja de aire. El deflector se inserta adecuadamente
cuando siente un tope positivo.
[_ ONICAMENTE EN INSTALAClONES SIN CONDUCTOS:
Compre un filtro sin conductos (Modelo BPQTF) con su
distribuidor o tienda minorista local. Conecte el filtro sin
conductos siguiendo las instrucciones incluidas con el filtro.
