13
En primer lugar deberá limpiar completamente el interior de la cámara de combustión, retirando las placas interiores de la estufa o insertable
debido a que detrás se suele acumular hollín que dificulta el intercambio térmico. Para ello, deberá aflojar el tornillo central de la misma y
retirar las placas con precaución. A continuación, frote con un cepillo de acero las superficies con suciedad acumulada. (Ver dibujo D41).
En los modelos Agatha, Alexia, Alicia, Alicia Extra, Clara Extra, Cleo Extra y Olivia Extra, también es necesario limpiar la cámara de los
intercambiadores de calor, pues el hollín que se acumula en la parte superior dificulta la correcta circulación de los humos. Para acceder a
esta zona deberá retirar el techo de la estufa y, posteriormente, realizar las siguientes operaciones:

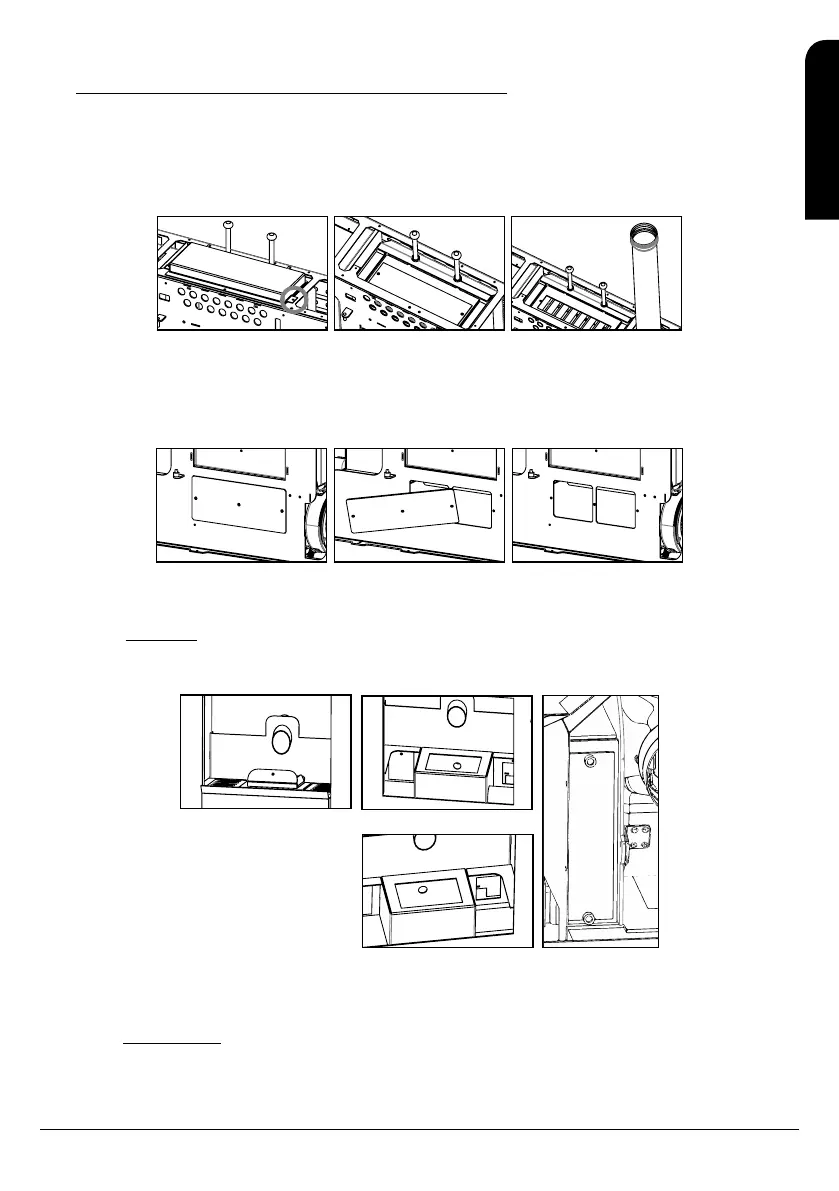

- Desatornillar los dos tornillos que hay a cada lado de la tapa existente en la parte superior de la estufa para acceder al registro.
Dibujo D42.
- Extraer la tapa de registro aflojando los dos tornillos. Dibujo D43.
- Limpiar las cenizas depositadas en la parte superior. Dibujo D44.
- Volver a colocar las piezas y comprobar la hermeticidad del registro.
Una vez limpia la zona superior hay que proceder a la limpieza del registro de humos situado en la parte inferior de la estufa. Para ello
deberá abrir la puerta de la estufa, ver dibujo D45 (según el modelo de estufa, en lugar de abrir la puerta deberá extraer completamente la
placa decorativa frontal para acceder al registro) y, posteriormente, realizar las siguientes operaciones:
- Extraer la tapa de registro aflojando los diferentes tornillos. Ver dibujo D46
- Limpiar las cenizas depositadas en el registro, desincrustando el hollín que se haya depositado.
- Limpiar igualmente las palas y la carcasa del extractor. Retire el extractor si lo ve preciso. Ver dibujo D47.
- Volver a colocar las piezas y comprobar la hermeticidad del registro.
En el insertable modelo Neva, para la limpieza del paso de humos, hay que retirar las placas interiores del insertable y descolgar la placa
trasera (ver dibujo D48). Además se debe de limpiar los registros ubicados en la parte inferior de la cámara de combustión, uno a cada
lado del quemador (ver dibujo D49) y el registro anexo al extractor de humos, el cual se accede desde la parte trasera del insertable,
deslizando el insertable sobre sus guías (ver dibujo D50). En ambos casos, realizar las siguientes operaciones:
- Extraer la tapa de registro aflojando los tornillos. Ver dibujo D51
- Limpiar las cenizas depositadas en el registro, desincrustando el hollín que se haya depositado.
- Volver a colocar las piezas y comprobar la hermeticidad del registro.
En el insertable modelo Damasco, para la limpieza del paso de humos, hay que retirar las placas interiores del insertable y extraer la tapa
de registro ubicada en la trasera (ver dibujo D52). Además se debe de limpiar los registros ubicados en cada lateral del insertable, para ello
debe retirar previamente la chapa protectora del insertable (ver dibujo D53 y D54). En ambos casos, realizar las siguientes operaciones:
- Extraer la tapa de registro aflojando los tornillos.
- Limpiar las cenizas depositadas en el registro, desincrustando el hollín que se haya depositado.
- Volver a colocar las piezas y comprobar la hermeticidad del registro.
D42 D43 D44
D45 D46 D47
D48 D49 D50
D51 D50
INSTRUCCIONES DE INSTALACIÓN, USO Y MANTENIMIENTO SERIE RADIOFRECUENCIA
ES
