Brook UFB-UP5 - Page 14

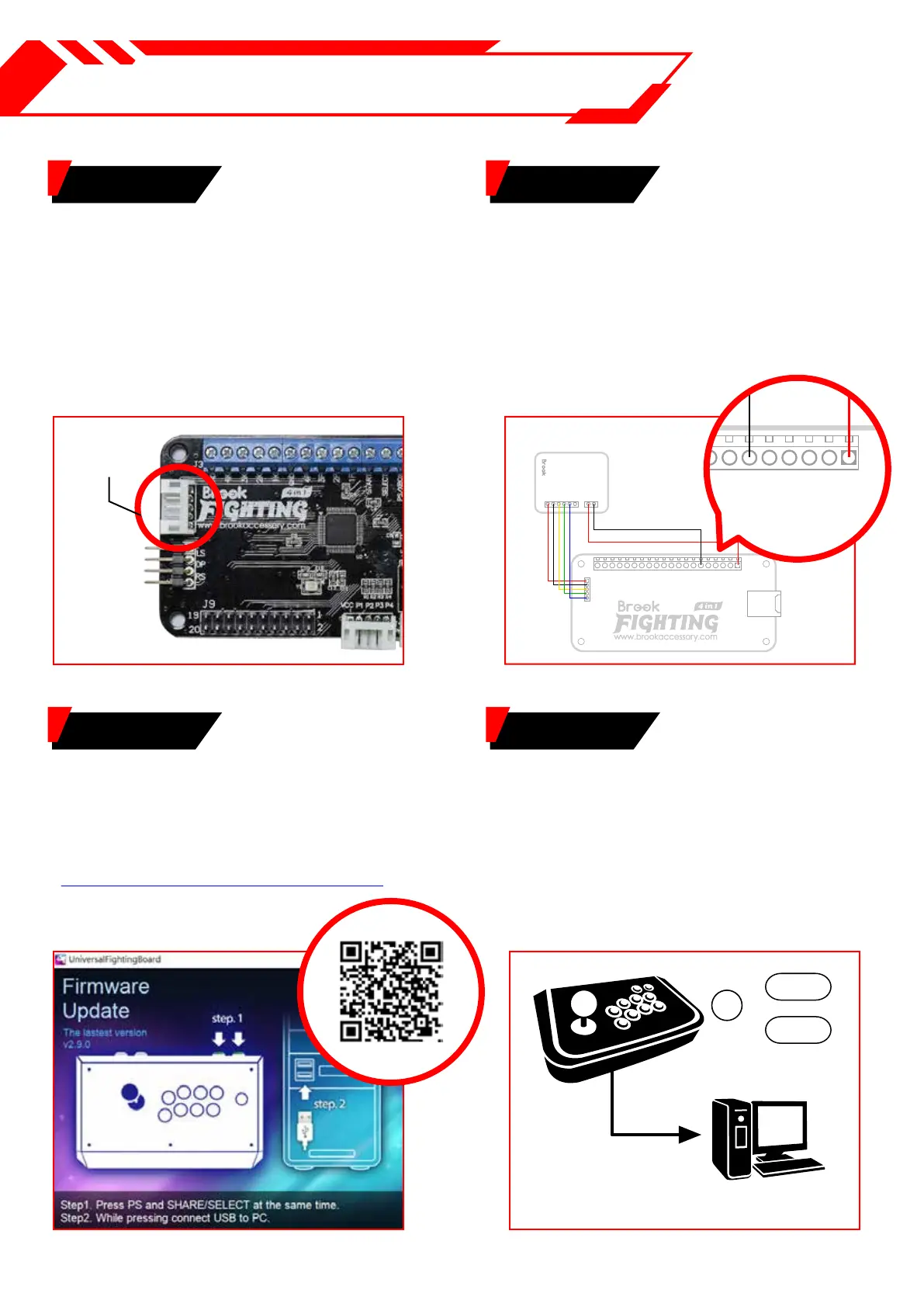

組裝步驟
ステップ  1 ステップ  2
ステップ  3 ステップ  4
UFB 基板の J2 の位置にウエ
ハーコネクタがある確認しま
す。無い場合は、J2 の位置にウ
エハーコネクタをハンダ付け
してくだ さい 。
BrookUFBファームウェアアップ
デートアプリが起動しているパソ
コンへ、PSボタンとSHARE/
SELECTボタンを同時に押しなが
ら、USBポートに接続します。
wafer
connector
GND
4K 3K 2K 1K
GND
4P 3P 2P 1P
START
SELECT
PS/XBOX
GND GND
RIGHT
LEFT
UP
DOWN
VDD_5V
J2
J3
J3 J1
GND
4K 3K 2K 1K
GND
4P 3P 2P 1P
START
SELECT
PS/XBOX
GND GND
RIGHT
LEFT
UP
DOWN
VDD_5V
J2
J3
J3 J1
14
PC/ laptop
PS
+
or
SHARE
SELECT
信号電源ハーネスを UFB-UP5
と UFB に接続します。反対側の
赤ハーネスは VDD5V に接続
します、同じく黒ハーネスは
GND に接続します。
UFBの最新ファームウェアをBrook
公 式 サイトよりダウンロードして、イ
ンストールして起動してください。
https://www.brookaccessory.com/download/PS4/
以下はUFBを例とした説明になります
