Brook Universal Fighting Board - Page 10

EN
TW
4

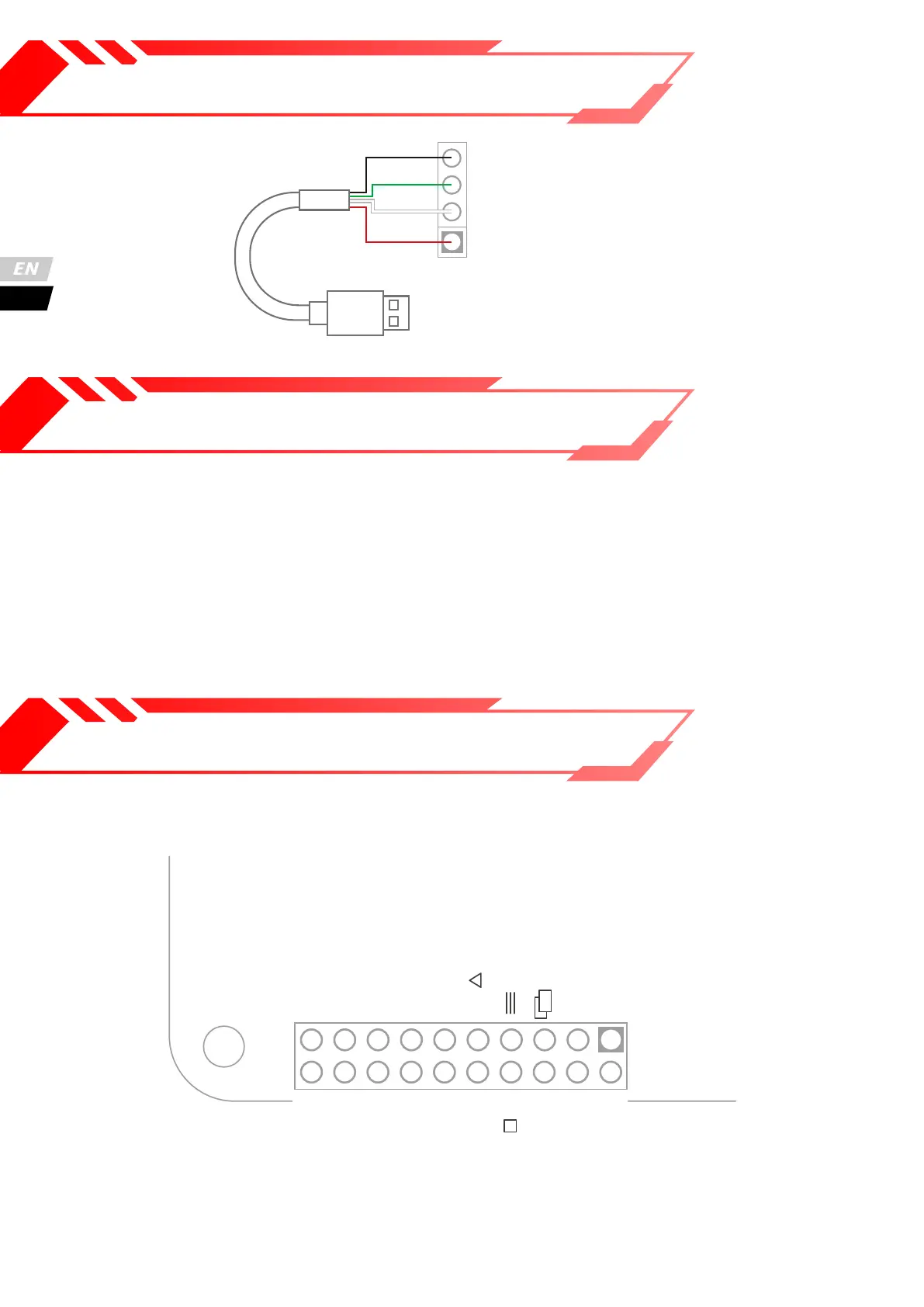

J6 - 1 配線圖
G
D+
D-
V
Red
White
Green
Black
J8 連發功能設定
按住連發設定鈕, 然後按下您要設定或取消連發功能的按鈕。
以下按鈕可以設置 Turbo 功能：
1P、2P、3P、4P、1K、2K、3K、4K、L3、R3
J9 引腳名稱
VCC GND 3K/ R2/ RT 1K/ X/ A 4P/ L1/ LB 2P/ / Y
RIGHT UP
/ START/ OPTIONS / SELECT/ SHARE/ BACK
19
20
1
2
J9
VCC
GND
4K/ L2/ LT
2K/ 0/ B
GND
3P/ R1/ RB
HOME/ PS/ XB
LEFT
DOWN
1P/ / X
