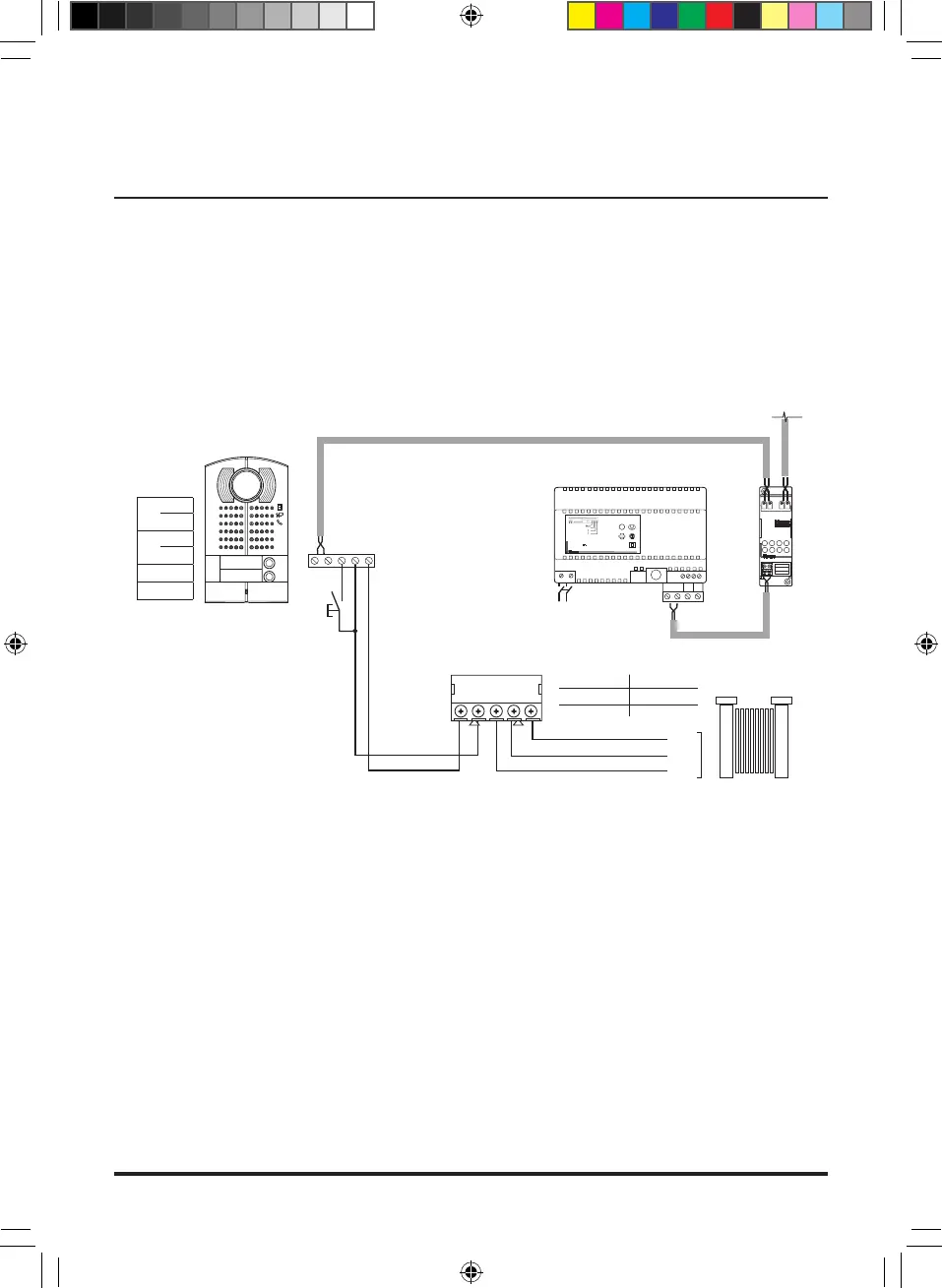

• Schema con serratura a relè • Diagram with relay door lock • Schéma avec serrure à relais
• Schema mit Schloss und Relais • Esquema con cerradura de relé • Schema met slot met relais
• Esquema do trinco com relè • Σχέδιο ε κλειδαριά ε ρελέ • Схема с релейным замком
• Rölel kltl şema • Schemat ze zamkiem na przekaźnik 

 ·
 •
A= • Pulsante apertura serratura
• Door lock pushbutton
• Poussoir d’ouverture serrure
• Schalter Türöffner
• Pulsador apertura cerradura
• Drukknop opening
• Botão para abertura do trinco
• Πλήκτρο ανοίγατο κλειδαριά
• Кнопка открытия дверного замка
• kilit açma butonu
• Przycisk otwarcia zamka drzwi
• S+ S- = 18 V; 4 A impulsivi; 250 mA mantenimento (30 Ω max)
• S+ S- = 18 V; 4 A impulsive; 250 mA holding current (30  max)
• S+ S- = 18 V; 4 A impulsifs; 250 mA entretien (30 Ω max)
• S+ S- = 18 V; 4 A impulsstrom; 250 mA Haltestrom (30  max)
• S+ S- = 18 V; 4 A impulsivos; 250 mA mantenimiento (30 Ω max)
• S+S- = 18 V; 4 A impulsief; 250 mA onderhoud (30  max)
• S+ S- = 18 V; 4 A instantâneos; 250 mA continuos (30 Ω max)
• S+ S- = 18 V; 4 A παλικά; 250 mA διατήρηση (30  max)
• S+S- = 18В - 4A импульсный ток – 250 мА ток удержания (30 Ω макс.)
• S+ S- = 18 V; 4 A empülsyonlu; 250 mA muhafaza (30  max)
• S+ S- = 18 V; 4 A impuls; 250 mA podtrzymanie (maks. 30 Ω)
30250418 = -S+S 
PS
BUS TK
BUS PI
346830
8 A cosφ = 1
4 A cosφ = 0,7
3 A cosφ = 0,4
24 Vdc; 24 Vac
24 Vac
24 Vac
NO
NC
C
346250
S-
S+
C
NC
NO
BUS
PL S+
S-
A
BUS 2 1
230 Vac
IP30
PRI
PRI 230 V~ 50 - 60 Hz 260 mA
346000
}
BUS
2 - 1
27V 1,2A
CEBEC
N
N
F
P
= –
= –
N
= –
= –
T = –
S = –
