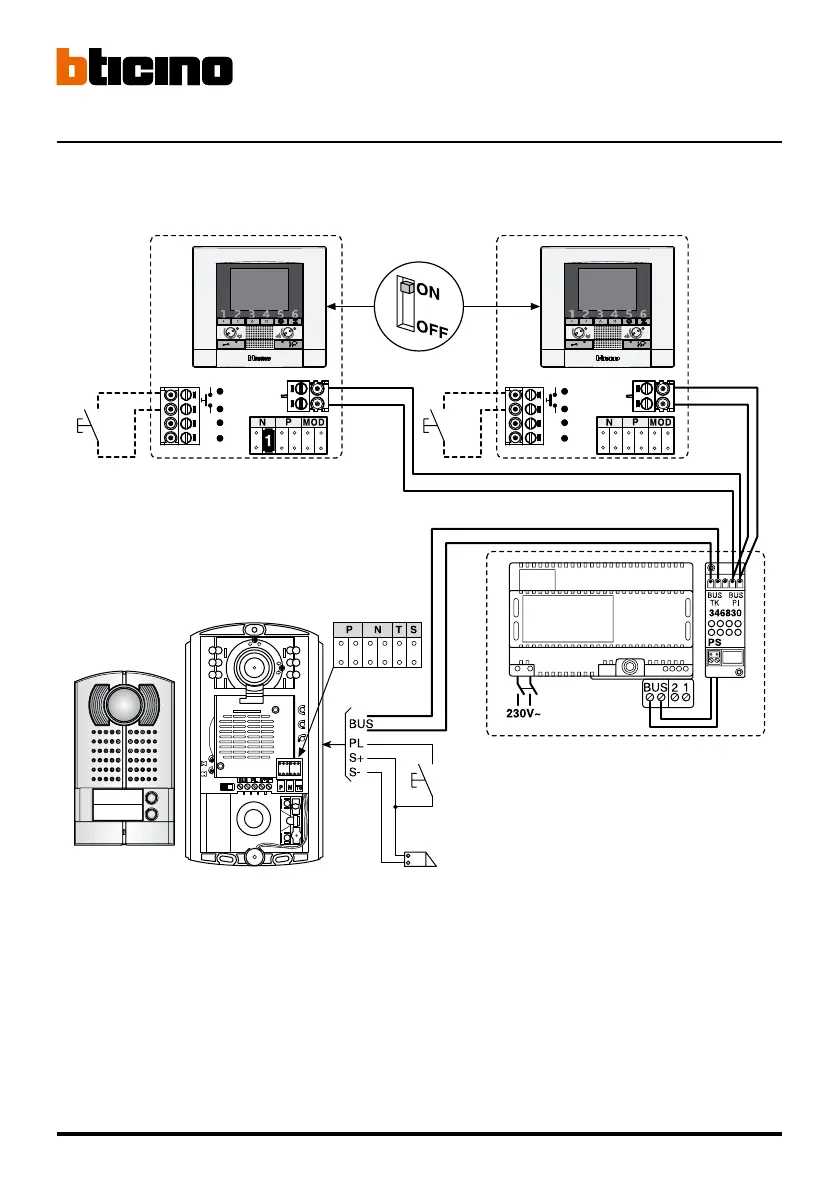

Bticino 368921 - Basic Diagram

14
· Schema base 1 · Basic diagram 1 · Schéma de base 1 · Übersichtszeichnung 1
· Esquema básico 1 · Basis schema 1 · Esquema de base 1 · Βασικό διάγραμμα 1
· Базовая схема 1 · Standart şema 1 · Schemat podstawowy 1 ·
A= • Pulsante apertura serratura
• Door lock pushbutton
• Poussoir d’ouverture serrure
• Schalter Türöner
• Pulsador apertura cerradura
• Drukknop opening
• Botão para abertura do trinco
• Πλήκτρο ανοίγματος κλειδαριάς
• Кнопка открытия замка
• Kilit açma butonu
• Przycisk otwarcia zamka drzwi
• S+S- = 18V - 4A impulsivi - 250mA mantenimento (30 Ω max);
• S+S- = 18V - 4A impulsive - 250mA holding current (30 Ω max)
• S+S- = 18V - 4A impulsifs - 250mA entretien (30 Ω max)
• S+S- = 18V - 4A impulsstrom - 250mA Haltestrom (30 Ω max)
• S+S- = 18V - 4A impulsivos - 250mA mantenimiento (30 Ω max)
• S+S- = 18V - 4A impulsief - 250mA onderhoud (30 Ω max)
• S+S- = 18V - 4A instantâneos - 250mA continuos (30 Ω max)
• S+S- = 18V - 4A παλμικά - 250mA διατήρησης (30 Ω max)
• S+S- = 18В - 4A импульсные – 250мА поддержание (30 Ω макс.)
• S+S- = 18V - 4A empülsiyonlu - 250mA muhafaza (30 Ω max)
• S+S- = 18V - 4A impuls - 250 mA podtrzymanie (maks. 30Ω)
5
1
5
1
12
B
2 B1
BUS BUS
346000
S+ S-
A
B1/B2=
• Chiamata al piano
• Floor call
• Appel à l’étage
• Etagenruf
• Llamada al piso
• Oproep aan ver-
dieping
• Chamada ao piso
• Κλήση στον όροφο
• Звонок на этаж
• Katta arama
• Dzwonek przy drzwiach

•
1 ·
30Ω250418
= -S+S
•
 •
