1 VIDEO
2 GND
3 AUDIO
4 VCC
RED
BLACK
WHITE
GREEN
100–240 Vac
MASTERSLAVE
100–240 Vac
AC IN
SEP/CCTV SEP/PRI IU
NEXT IU
1234
4321
1234
MASTERSLAVE
SEP/CCTV SEP/PRI IU
NEXT IU
1234
4321
1234
MASTERSLAVE
SEP/CCTV SEP/PRI IU
NEXT IU
1234
4321
1234
MASTERSLAVE
SEP/CCTV SEP/PRI IU
NEXT IU
1234
4321
1234
MASTERSLAVE
SEP/CCTV SEP/PRI IU
NEXT IU
1234
4321
1234
1 VIDEO
2 GND
100–240 Vac
AC IN
100–240 Vac
AC IN
100–240 Vac
AC IN
100–240 Vac
AC IN
DOOR LOCK
12/24 Vac 1A
12/24 Vdc 1A
330651
330651
330651
330651
330560
330651
391438
391439

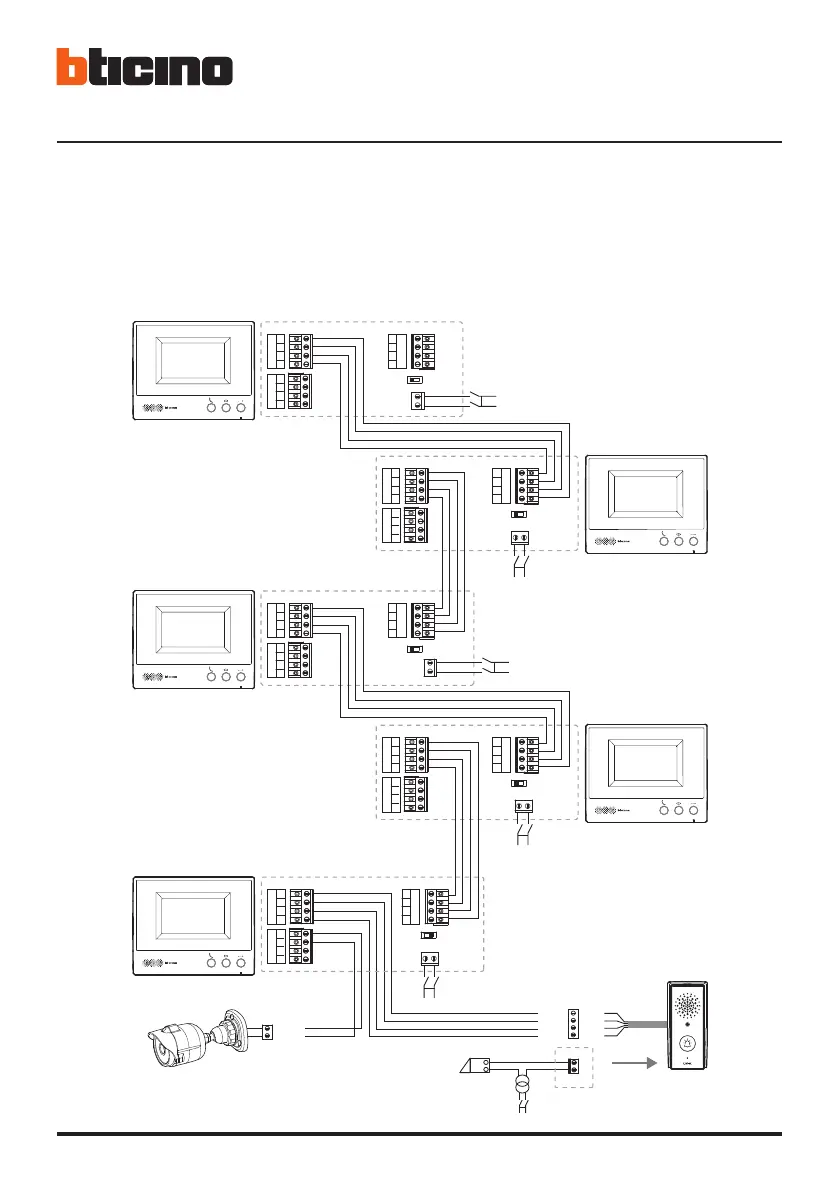

• Schema massima espansione con telecamera
• Diagram of maximum expansion with camera
• Schéma expansion maximale avec caméra
• Schema der maximalen Kameraerweiterung
• Esquema general de expansión con telecámara
• Maximale uitbreidingskaart met camera
• Esquema de expansão máxima com câmara
• Κάρτα έγιστη επέκταση ε τηλεκάερα
•     
• Kamerayla maksmum genleşme şeması
• Schemat maksymalnej rozbudowy z kamerą
 •
