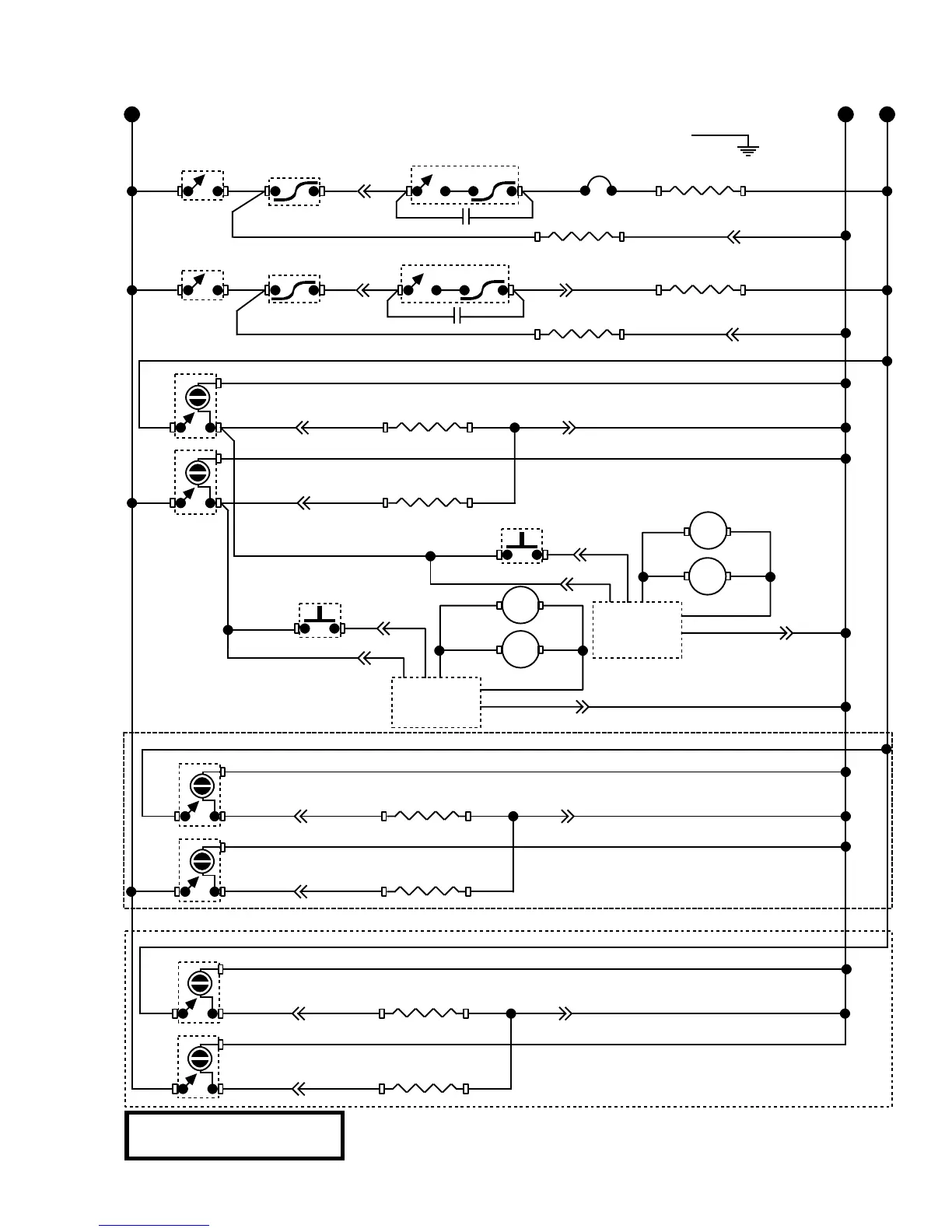

SCHEMATIC WIRING DIAGRAM CWT TWIN 2/2 & 4/2
W/RECOVERY BOOSTER
L1
GREEN
N L2
RED
WHI
WHI
WHI
LEFT TOP WARMER
RIGHT TOP WARMER
WHI
P4-1
YEL YEL
WHI/YEL WHI/YEL
WHI WHIRED
SW7
SW8
BLK
P5-3
P5-2
10867.0000E 12/00 © 1995 BUNN-O-MATIC CORPORATION
120/240 VOLTS AC 3 WIRE
SINGLE PHASE
RED
WHI
WHI
WHI
LEFT TOP WARMER
RIGHT TOP WARMER
WHI
P5-1
WHI/VIO WHI/VIO
WHI/BRN WHI/BRN
WHI WHIRED
SW9
SW10
BLK
LEFT TANK HEATER
REDBLUBLKBLK
SW1
LT. LIMIT
THERMOSTAT
BLK
RT
SOL
WHIBLK
K2
WHIBLK
P2-3
BLK
LT
SOL
BLU BLU/BLK
LEFT
BREW TIMER
P2-1
SW5
WHI/RED
WHI/RED
RED
WHI
WHI
WHI
SW3
WHI/RED
WHI/GRN
P1-2
P1-3
LEFT LOWER WARMER
RIGHT LOWER WARMER
WHI
P1-1
WHI/RED
WHI/GRN
WHI WHIRED
SW4
BLK
RIGHT "KEEP WARM" HEATER
WHI WHI
WHI
WHI/GRN
P2-2
WHI
WHI
P3-3
BLK
RT
SOL
BLU BLU/BLK
WHI
WHI/GRN
RIGHT
BREW TIMER
P3-1
P3-2
SW6
WHI/GRN
WHI/GRN
WHIBLK
K1
WHIBLK
RIGHT TANK HEATER
BLK REDBLUBLKBLK
SW2
RT. LIMIT
THERMOSTAT
RT. SW. & THERMOSTAT
BLU BLK
K2 N.O.
LT. SW. & THERMOSTAT
BLU BLK
K1 N.O.
LEFT "KEEP WARM" HEATER
WHI WHI
BLU
BLU BLK
(FAUCET)
THERMAL
FUSE
MODELS 2/2 & 4/2 ONLY
MODELS 4/2 ONLY
WHI/BLU
T1 T5 T3
T1 T5 T3
WHI/BLU
T4
T2
T4
T2
