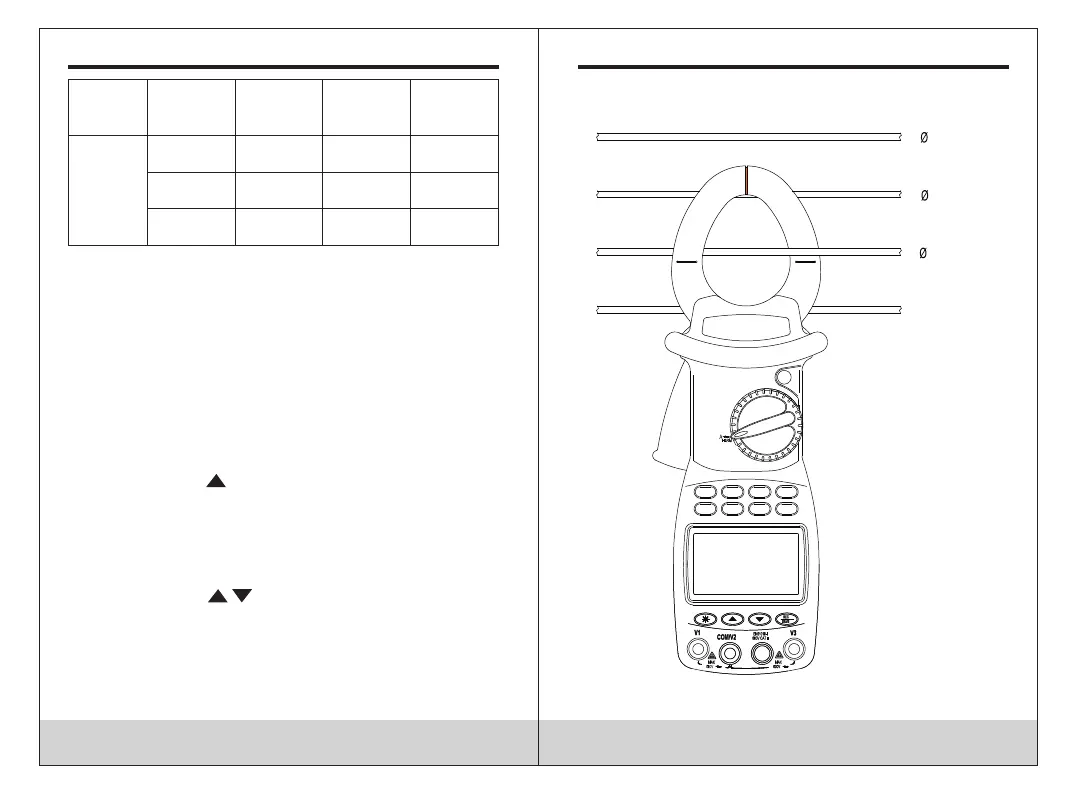

Posición
Terminal
de entrada
V1
Terminal
de entrada
V2
Terminal
de entrada
V3
Objeto a
prueba
V~
Toma V1
Toma V2/
COM
N/A Monofásico
Toma V1
Toma V2/
COM
N/A Bifásico
Toma V1
Toma V2/
COM
Toma V3 Trifásico
1. De acuerdo al modo de conexión indicado en la
tabla superior, sitúe la rueda selectora en la posición
V~, seleccione las tomas correspondientes para los
terminales V1, V2 o V3 e inserte los cables de prueba.
2. Conecte los dos cables de prueba V1, V2 a la fuente
de alimentación o carga a ser probada. La pinza
automáticamente realizará la medición y mostrará
en pantalla el resultado y el porcentaje de armónicos
presentes será mostrada en la línea siguiente.
3. En la función de medición de tensión, presione la tecla
SET para mostrar “AUTO V” y “AUTO A” en la pantalla y
presione la tecla
para seleccionar la escala de tensión
adecuada y vuelva a presionar SET para regresar al
modo normal.
4. Presione la tecla MODE para mostrar el porcentaje
armónico en la pantalla y la relación de distorsión
armónica total F y R serán mostradas cíclicamente.
Presione la tecla / para mostrar el valor de cada
armónico.
5. Cuando la tensión de entrada es superior a 50V, el
símbolo () será mostrado en pantalla, advirtiendo del
riesgo.
13
Medición de corriente C.A. (A)
14
3
2
