3. Después de conectarlo correctamente, puede medir la
potencia monofásica (potencia activa, factor de potencia,
potencia aparente, potencia reactiva, tensión, corriente,
ángulo de fase, valor pico de tensión y corriente y
frecuencia).
4. La pinza realizará la medición automática y mostrará
la potencia activa, y en la parte inferior de la pantalla
indicará el valor de la tensión/corriente de la carga
comprobada; Presione la tecla MODE para mostrar el
valor de potencia reactiva en la pantalla LCD; Presione
la tecla WATT para mostrar la potencia aparente y el
factor de potencia (cosᴓ); El factor de potencia negativo
signica que la carga probada tiene componente
capacitiva.
5. La escala máxima de medida de la potencia activa es
de 600kW; Si esta escala es excedida, se mostrará el
símbolo “OL” en pantalla. Si la tensión es superior a
600V o la corriente es superior a 1000A, se mostrará el
símbolo “OL” en la pantalla LCD.
1. Sitúe la rueda selectora en la posición A~.
2. Presione el gatillo para abrir el maxilar y a continuación
abrace el cable del circuito que desee medir. La corriente
medida será mostrada en la pantalla LCD.
3. Presione la tecla MODE para mostrar el porcentaje de
armónicos y se mostrarán cíclicamente la relación de
distorsión armónica F y r.
4. Presione las teclas
/ para mostrar el valor de cada
armónico individual.
Si la corriente por el cable medido es superior a 1000A
(RMS), el símbolo “OL” será indicado en vez del valor de
corriente.
Notas:
1. Puede seleccionar la frecuencia de prueba AUTO/FIJA a
50/60Hz. Cuando la forma de onda de la entrada uctúa,
se pueden mantener estables los valores de armónicos si
se selecciona el modo Fijo a 50/60 Hz.
2. En el modo de frecuencia de prueba AUTO, el cálculo
FFT sólo se realiza cuando la frecuencia de la onda
fundamental está entre 45 y 65 Hz. Si esa frecuencia está
fuera de ese rango, no se realiza el análisis armónico.

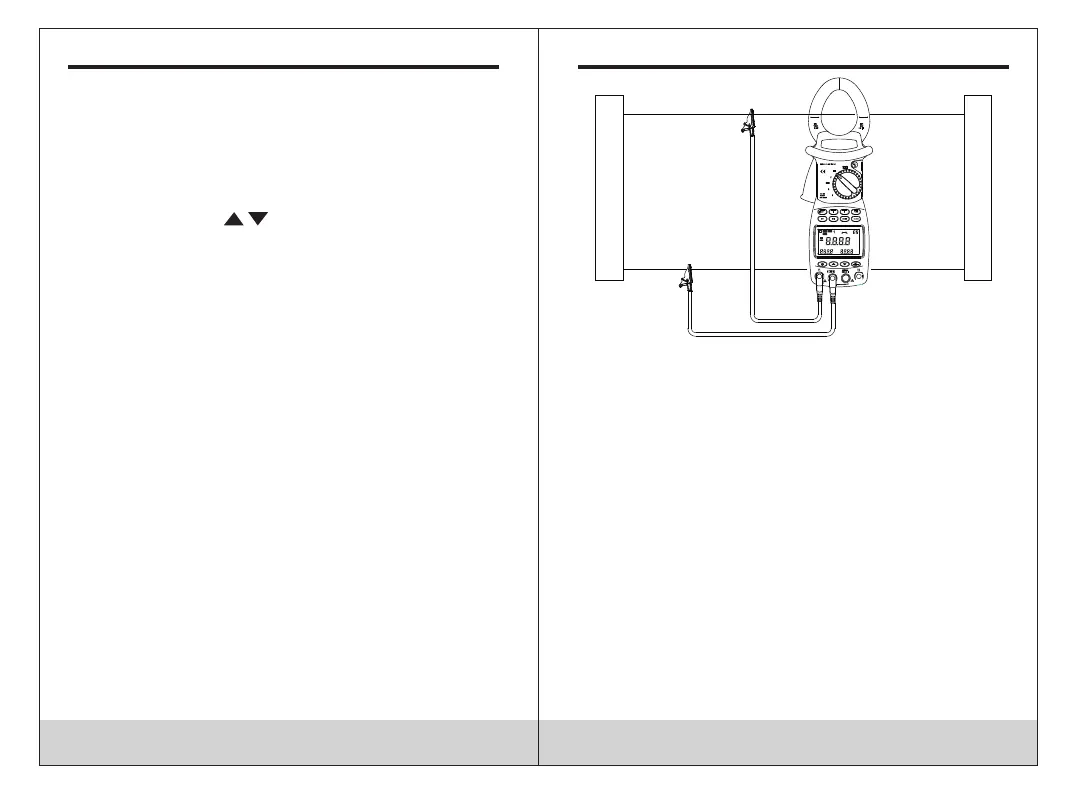

Prueba en circuito monofásico
1. Abrace el cable de la alimentación o carga con la pinza.
Si se desea medir una fase concreta de un sistema
trifásico, abrace sólo el cable correspondiente a dicha
fase.
2. Sitúe la rueda selectora en la posición KW, seleccione
las tomas correspondientes para los terminales V1 o V2
e inserte los cables de prueba.
15
°
APS
RS232
HOLD
REC
FS
LAG
LEAD
RST
CAL
USED
READ
MEMO
COSΦ
SINΦ
MAX MIN
VA
kWh
PEAK
%THD
kVA
Hz
HzA
PEAK
kWVAh
~
3 PHASE
1PHASE
1PHASE
HARM
HARM
Alimentación
Carga
Amarillo
Negro
600V~
MAX
600V~
MAX
~
16
