6. La tensión mínima de entrada es de 50V y la corriente
mínima de entrada de 2ª. Si los valores son inferiores a
esos límites, se mostrará “0.00kW” como potencia activa
en vez del valor real.
7. Presione la tecla SET para el modo AUTO y presione las
teclas ()/() para ajustar la escalas de tensión y corriente;
Presione la tecla SET para regresar al modo normal.
8. Presione la tecla I y el valor de corriente, el valor de
corriente pico y la frecuencia se mostrarán en la línea
inferior de la pantalla.
9. Presione la tecla U y el valor de tensión, el valor de
tensión pico y la frecuencia se mostrarán en la línea
inferior de la pantalla.
10. Presione la tecla REC/SAVE para mostrar los valores
MAX y MIN.
11. La potencia reactiva no es un valor medido directamente;
la ecuación para su cálculo es kVAr2=kVA2-kW2; el valor
es calculado por programación en función de la tensión,
corriente y potencia activa medida y se muestra en la
pantalla LCD.
Medición de cosᴓ, senᴓ y ángulo de fase
1. Sitúe la rueda selectora en la posición ᴓ (1 fase) y
conecte los cables de prueba a los terminales V1 y V2.
2. La pinza medirá y mostrará automáticamente el valor de
factor de potencia, tensión y corriente.
3. Presione la tecla WATT para mostrar el ángulo de fase,
factor de potencia (cosᴓ) y senᴓ; Un factor de potencia
negativo signica que la carga medida tiene carácter
capacitivo.
4. Presione la tecla I y se mostrará en la línea inferior de
la pantalla el valor de corriente, el pico de corriente y la
frecuencia.
17
5. Presione la tecla U y se mostrará en la línea inferior de
la pantalla el valor de tensión, el pico de tensión y la
frecuencia.
6. Presione la tecla REC/SAVE para mostrar los valores
MAX y MIN.
7. Presione la tecla SET para el modo AUTO y presione
las teclas / para ajustar la escala de medida para
tensión y corriente; Presione la tecla SET para regresar
al modo normal.
8. Después de la medición, presione la tecla HOLD para
mantener la lectura en pantalla y presione la tecla REC/
SAVE para mostrar la posición de memoria donde
guardarla y presione la tecla SET para conrmar y
regresar el menú principal.

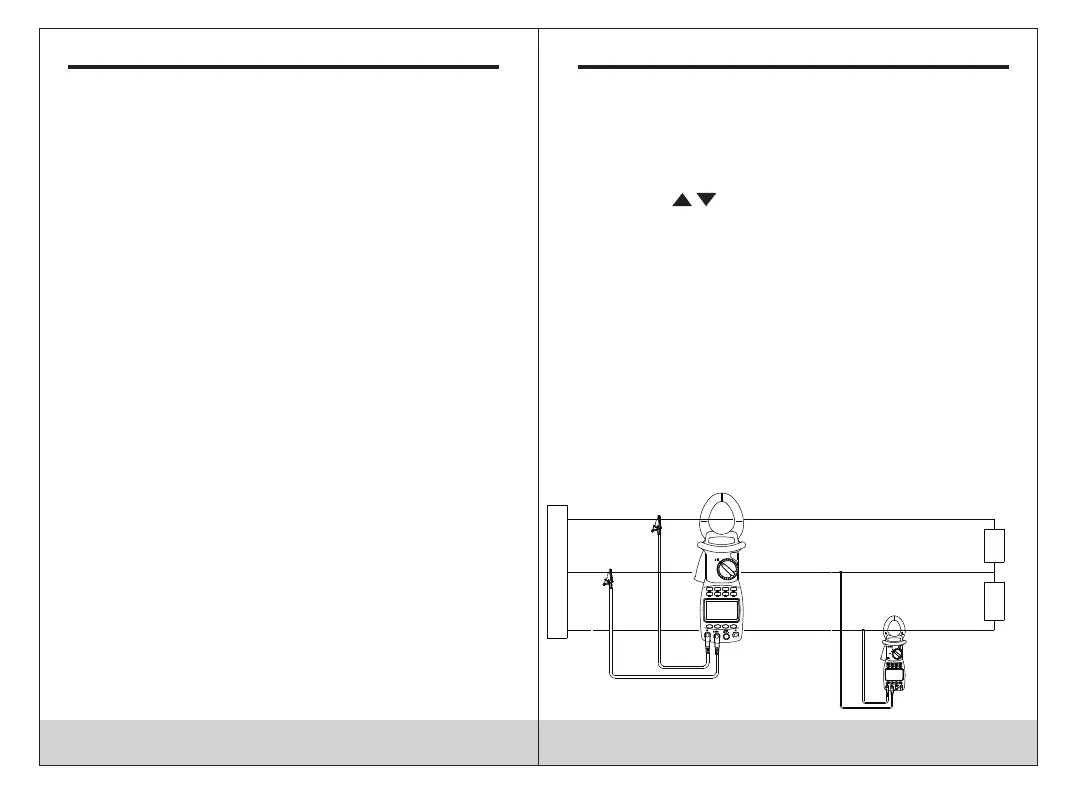

Circuito monofásico de 3 hilos
El procedimiento para medir la potencia y el factor de
potencia en circuitos monofásicos a tres hilos es el mismo
que para circuitos monofásicos a dos hilos, donde el
cocodrilo negro es conectado a la línea de neutro y el
cocodrilo rojo y el maxilar de corriente están conectados a
los otros dos cables.
Alimentación
Rojo
Negro
Carga
3 PHASE
1PHASE
1PHASE
HARM
Negro
Rojo
1PHASE
