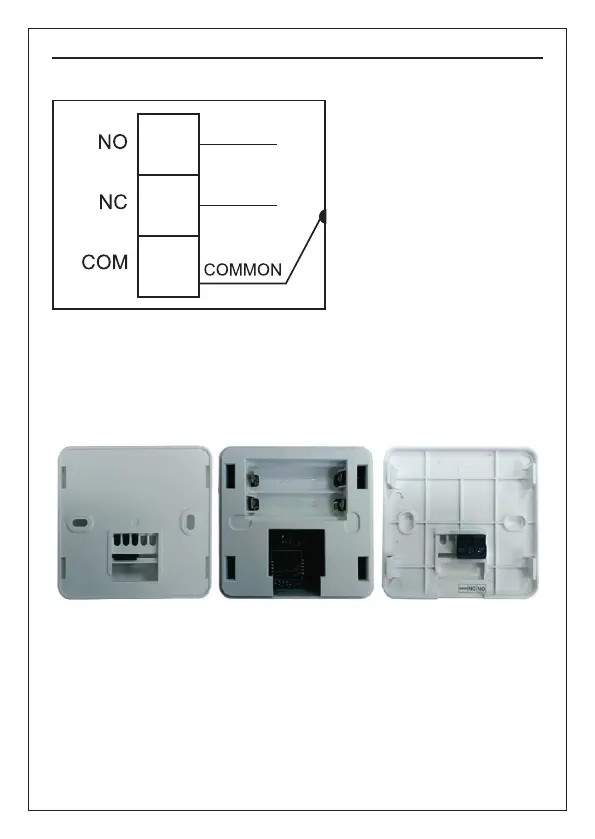

Diagrama de conexión
NC: Contacto normalmente cerrado
COM: Terminal común de entrada
NO: Contacto normalmente abierto
Instalación
1) Abra la tapa trasera del termostato. Fije la tapa trasera en la pared mediante
dos tornillos introduciendo el cableado requerido a través del orico de la
misma. Se recomienda dejar 20 cm de cableado para la correcta conexión.
2) Coloque dos pilas AA y conecte los cables en los terminales de entrada.
3) Finalmente, encaje la parte frontal del termostato en la caja trasera.
