CAB HD.18 AC - Page 6

6

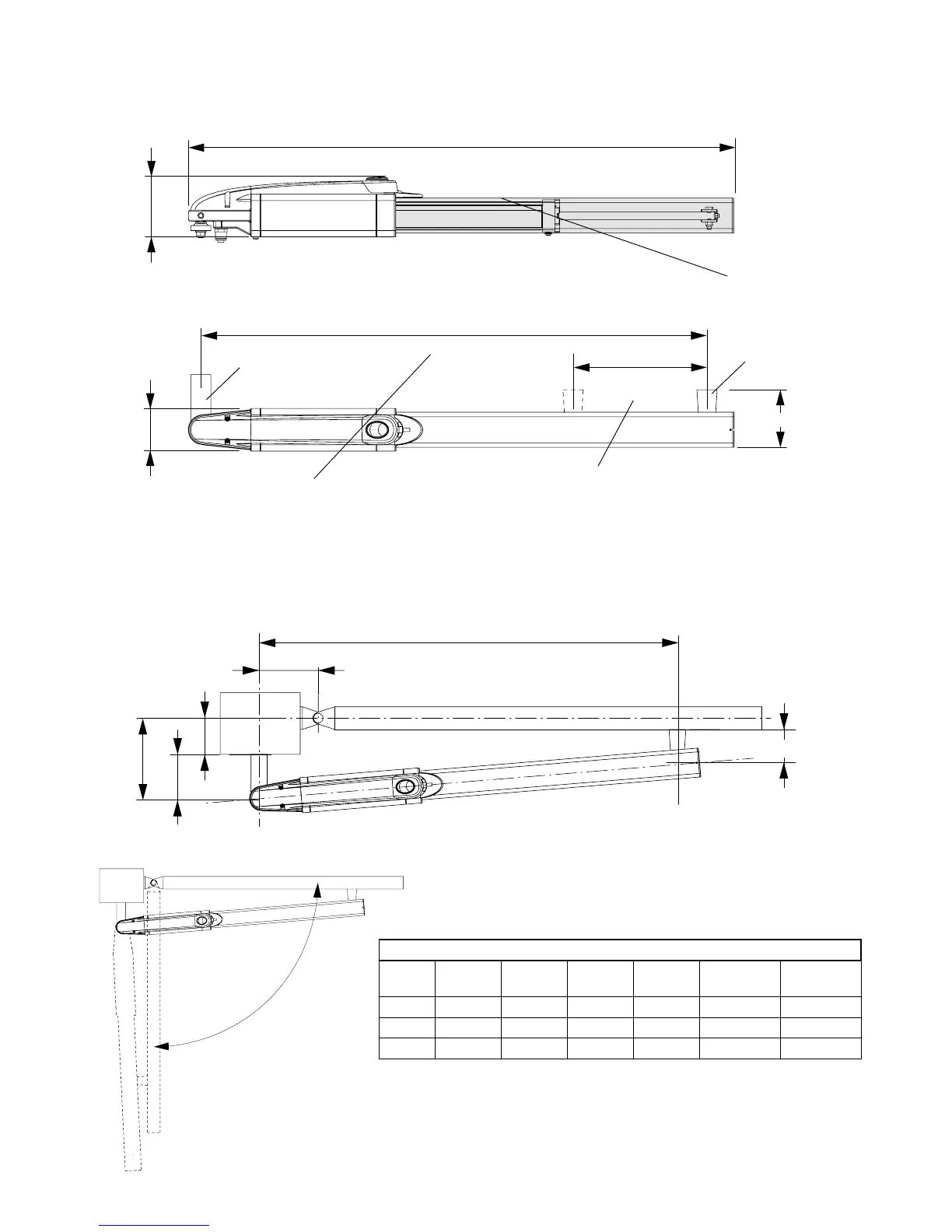

Fig.1
B
A
C
80
D
α
Dimensioni d’ingombro - Overall dimensions- Abmessungen
Dimensions d’encombrement- Dimensiones exteriores- Wymiary gabarytowe
Fig.2
HD.18/25/30
α
A (mm) B (mm) C (mm) D (mm)
HD.30
T*(s)
HD.18/25
T*(s)
90° 125 125 85 50 22 21
100° 115 115 75 50 20 19
110° 110 110 65 50 18 17
*Tempo apertura indicativo
*Indicative opening time
*Hinweisende öffnungszeit
*Temps indicatif d’ouverture
*Tiempo indicativo de abiertura
*Wskazujący czas otwierania
Corsa.
Stroke.
Hub.
Course.
Carrera.
Posuw.
1177 HD.30
(1087 HD18/25)
Interasse ancoraggi.
Distance between axes of anchoring bolts.
Die maximale Öffnung der Verankerungen.
Entraxe ancrages.
Distancia entre ejes ancrajes.
Współośowość elementów mocujących.
120
1060 HD.30
(1015 HD18/25)
85
270 HD.30
(250 HD18/25)
Mettere a livello.
Level.
Nivellieren.
Mettre de niveau.
Nivelar.
Ustawić na wysokości
P
S
115
1060 HD.30
(1015 HD18/25)
