CAB HD.80 - Page 6

Fig. 1
B
A
C
Z
D
α

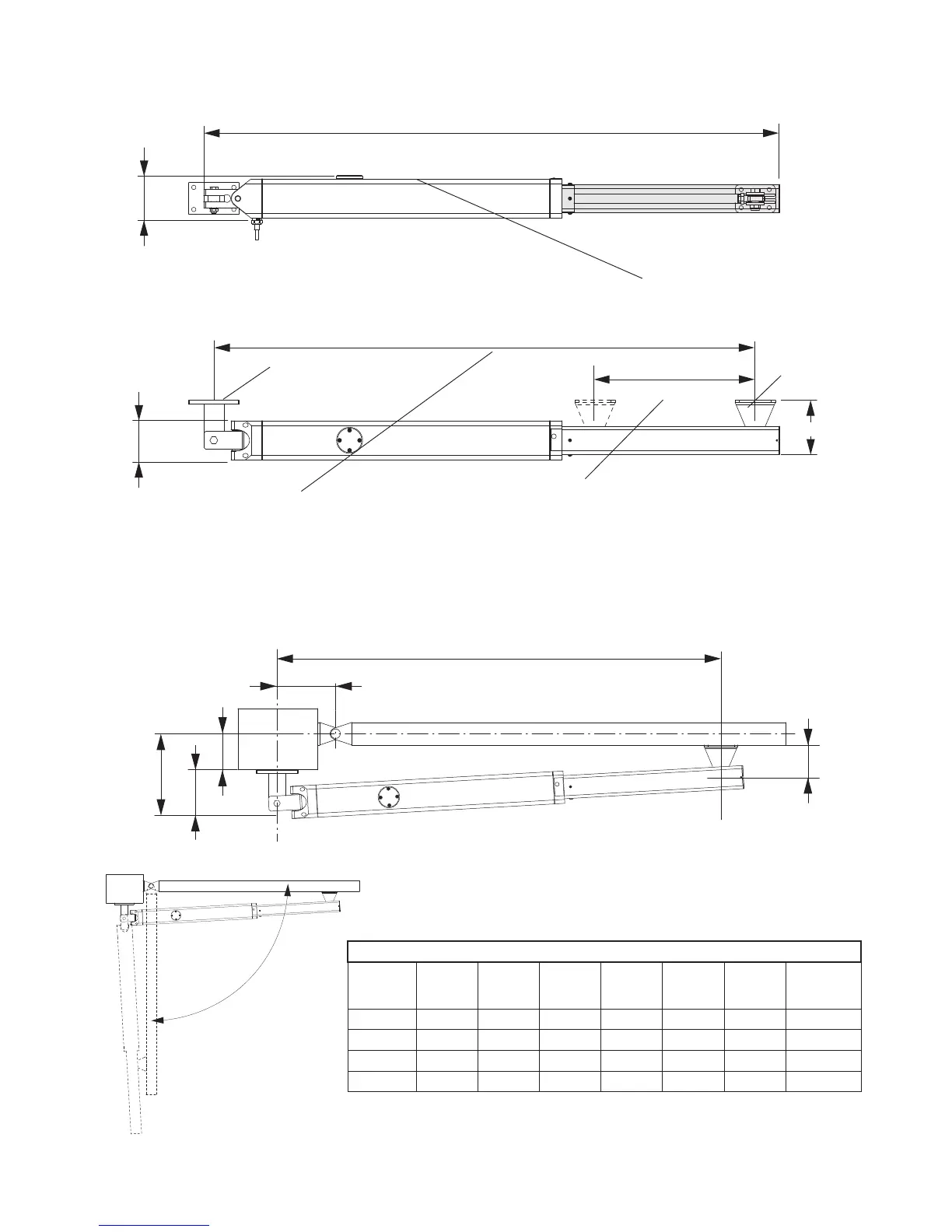

Dimensioni d’ingombro - Overall dimensions - Abmessungen
Dimensions d’encombrement - Dimensiones exteriores - Wymiary gabarytowe
Corsa utile.
Stroke.
Hub.
Course.
Carrera.
Posuw.
1436
Interasse ancoraggi.
Distance between axes of anchoring bolts.
Die maximale Öffnung der Verankerungen.
Entraxe ancrages.
Distancia entre ejes ancrajes.
Współośowość elementów mocujących.
107
1350
98
390
Mettere a livello.
Level.
Nivellieren.
Mettre de niveau.
Nivelar.
Ustawić na wysokości
P S
Fig. 2
135
HD.80
α
A (mm) B (mm) C (mm) D (mm) Z (mm)
T*(s)
HD.80
Corsa./ Stroke.
Hub./ Course.
Carrera./ Posuw
(mm)
90° 195 195 130 65 100 50 390
100° 180 180 115 65 100 50 390
110° 165 175 100 65 100 50 390
120° 140 175 65 65 100 49 383
*Tempo apertura indicativo, escluso rallentamento
*Indicative opening time, excluded slowdown
*Hinweisende öffnungszeit, ausschließliches Verlangsamen
*Temps indicatif d’ouverture, ralentissement exclu
*Tiempo indicativo de abiertura, deceleración excluido
*Wskazujący czas otwierania, wyłączył zwalniają
1350
6
