Beskrivning
Kontrolltavlan Module C3 fungerar som indikator av försörjningsbatteriets
(batteri II) laddningstillstånd (pos. 2 och 3), som laddningskontrollindikator
vid nätdrift (pos. 4) och som huvudströmbrytare (pos. 1).
1
4
3
2

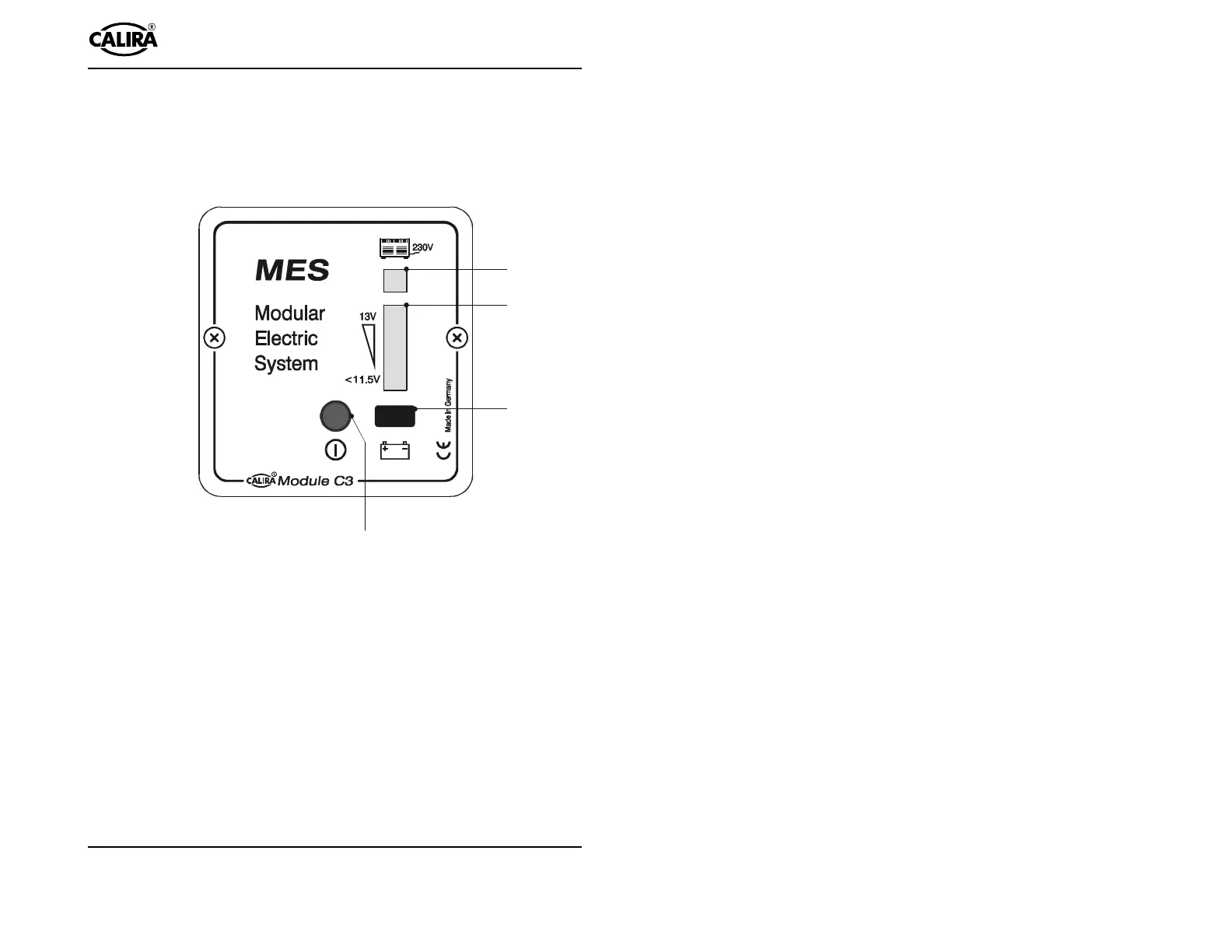

Bild 1: Module C3
Huvudströmbrytare
Genom att trycka huvudströmbrytaren (belyst tryckknapp bild 1 pos. 1)
aktiveras huvudströmbrytarreläet i Module B. Huvudströmbrytaren lyser grönt
när den är aktiverad. Med huvudströmbrytaren kan du tillsammans med
huvudströmbrytarreläet sätta PÅ (tryckknappen lyser grönt) och genom ett nytt
tryck stänga AV 12 volt förbrukarna.
Sjunker försörjningsbatteriets spänning under 10,8 volt så stängs
huvudströmbrytarreläet av automatiskt. När försörjningsbatteriet stiger
över 12,5 volt igen så sätts huvudströmbrytarreläet på igen. Mellan en
batterispänning på 10,8 volt och 12,5 volt kan du tillfälligt (c:a 3 minuter)
