4. Installation
Le coffret électrique doit être fixé en utilisant les
trous situés à l 'arrière.
Pendant l’installation, faire attention à ne pas
endommager les cartes électroniques ainsi que
les autres composants électriques situés a
l'intérieur.
Prévoir autour du coffret un espace suffisant pour
le refroidissement naturel.
Ne pas installer le coffret dans des lieux exposés
à la lumière directe du soleil ou proches d’une
source de chaleur.
5. Branchement électrique
Le branchement électrique doit être
effectué par un électricien qualifié en
respectant les normes locales.
Suivre les normes de sécurité.
Effectuer le branchement à la terre.
Respecter les indications reportées sur le schéma
électrique joint.
Une fois le branchement électrique effectué,
éliminer les éventuels bouts de fils, gaines,
rondelles ou autres corps étrangers présents à
l'intérieur du coffret électrique.
5.1. Branchement moteurs
Les moteurs doivent être connectés directement
aux bornes de sortie des contacteurs.
5.1.1. Inversions du sens de
rotation (moteur triphasé).
Avec une alimentation triphasée, vérifier que le
sens de rotation corresponde à celui qui est
indiqué par la flèche présente sur le corps de la
pompe; dans le cas contraire, couper
l’alimentation électrique et inverser les
branchements des deux phases.

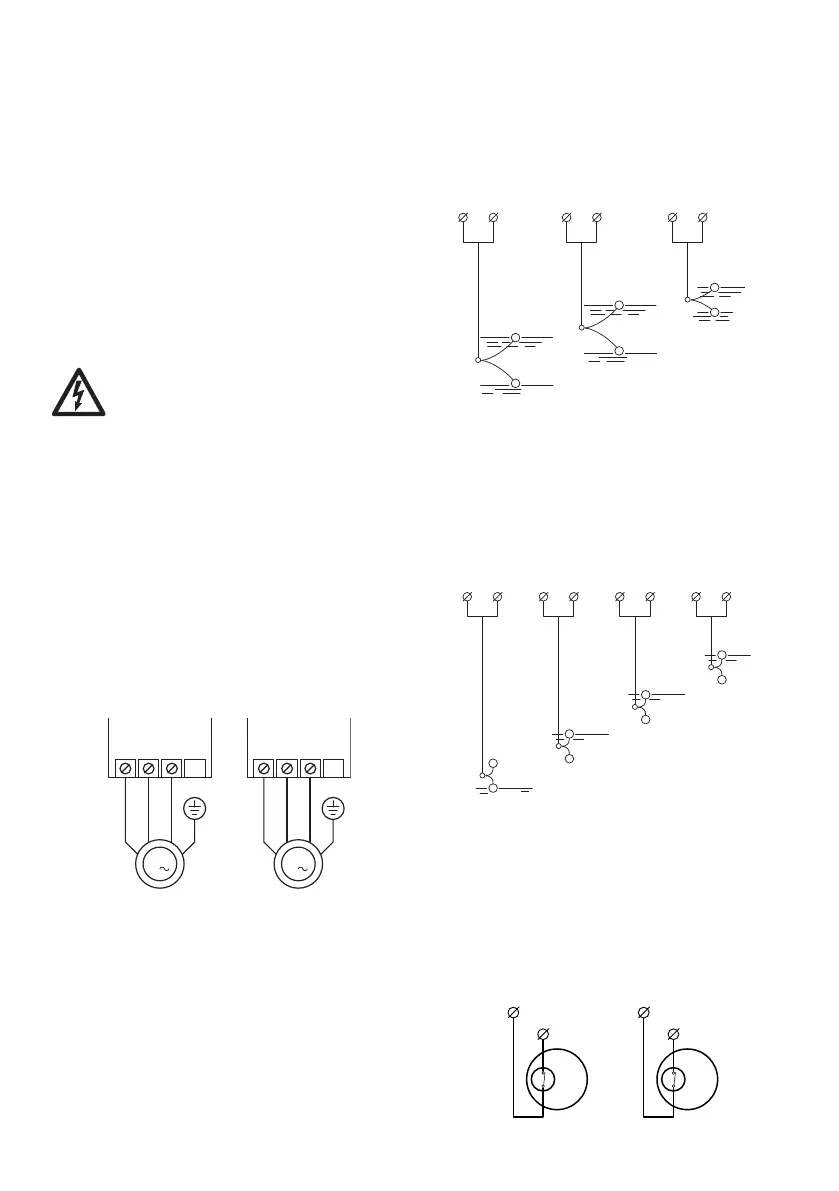

5.2. Branchement flotteurs
5.2.1. Branchement de 3 flotteurs
Si les pompes sont commandées par deux
flotteurs ON - OFF, ils doivent être connectés aux
bornes 3-4 et 5-6.
Le flotteur de l'alarme de haut niveau (facultatif)
doit être connecté aux bornes 7-8.
5.2.2. Branchement de 4 flotteurs
Si les pompes sont commandées par trois
flotteurs, ceux-ci doivent être connectés aux
bornes 1-2, 3-4 et 5-6.
Le flotteur de l'alarme de haut niveau (facultatif)
doit être connecté aux bornes 7-8.
5.3. Branchement protections
thermiques
Les protections thermiques situés dans les
enroulements des moteurs prédisposés pour le
branchement externe doivent être connectés aux
bornes 9-10 et 11-12.
