4. Installazione
Il quadro elettrico deve essere fissato utilizzando
gli appositi fori situati nella parte posteriore.
Durante l’operazione di installazione fare attenzione
a non danneggiare le schede elettroniche e gli altri
componenti elettrici interni al quadro.
Prevedere attorno al quadro lo spazio per un
naturale raffreddamento.
Non installare il quadro in luoghi esposti al diretto
irraggiamento del sole o vicino a fonti di calore.
5. Collegamento elettrico
Il collegamento elettrico deve essere
eseguito da un elettricista qualificato, nel
rispetto delle prescrizioni locali.
Seguire le norme di sicurezza.
Eseguire il collegamento a terra.
Rispettare le indicazioni riportate sullo schema
elettrico allegato.
Dopo il collegamento elettrico eliminare eventuali
spezzoni di filo, guaine, rondelle o altri corpi
estranei presenti all’interno del quadro elettrico.

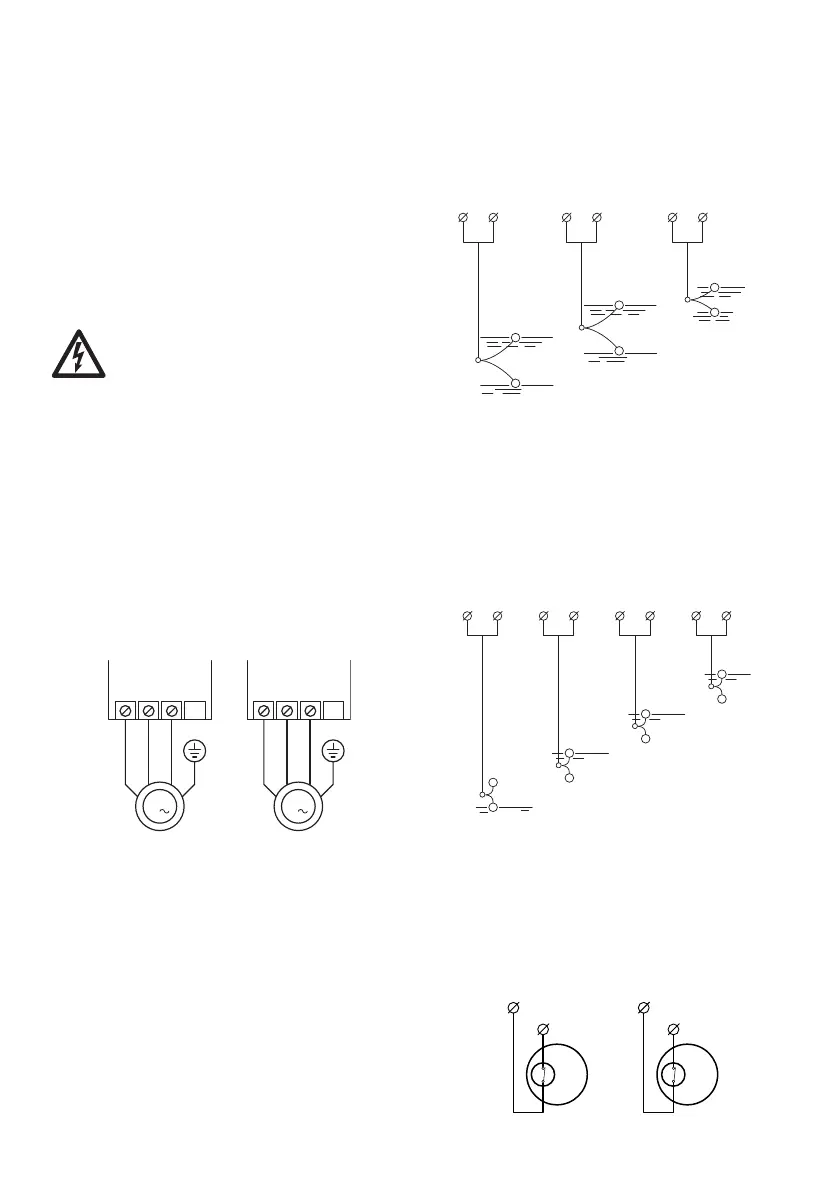

5.1. Collegamento motori
I motori devono essere collegati direttamente ai
morsetti di uscita dei contattori.
5.1.1. Inversione del senso di
rotazione
Con alimentazione trifase verificare che il
senso di rotazione corrisponda a quello indicato
dalla freccia sul corpo pompa; in caso contrario
togliere l’alimentazione elettrica e invertire fra loro
i collegamenti di due fasi.
5.2. Collegamento galleggianti
5.2.1. Collegamento a 3 galleggianti
Se le pompe sono comandate da due galleggianti
ON - OFF, questi devono essere collegati ai morsetti
3-4 e 5-6.
Il galleggiante di livello alto e allarme (facoltativo)
deve essere collegato ai morsetti 7-8.
5.2.2. Collegamento a 4 galleggianti
Se le pompe sono comandate da tre galleggianti,
questi devono essere collegati ai morsetti 1-2, 3-4 e
5-6.
Il galleggiante di livello alto e allarme (facoltativo)
deve essere collegato ai morsetti 7-8.
5.3. Collegamento termoprotettori
I protettori termici negli avvolgimenti dei motori
predisposti per il collegamento esterno, devono
essere collegati ai morsetti 9-10 e 11-12.
