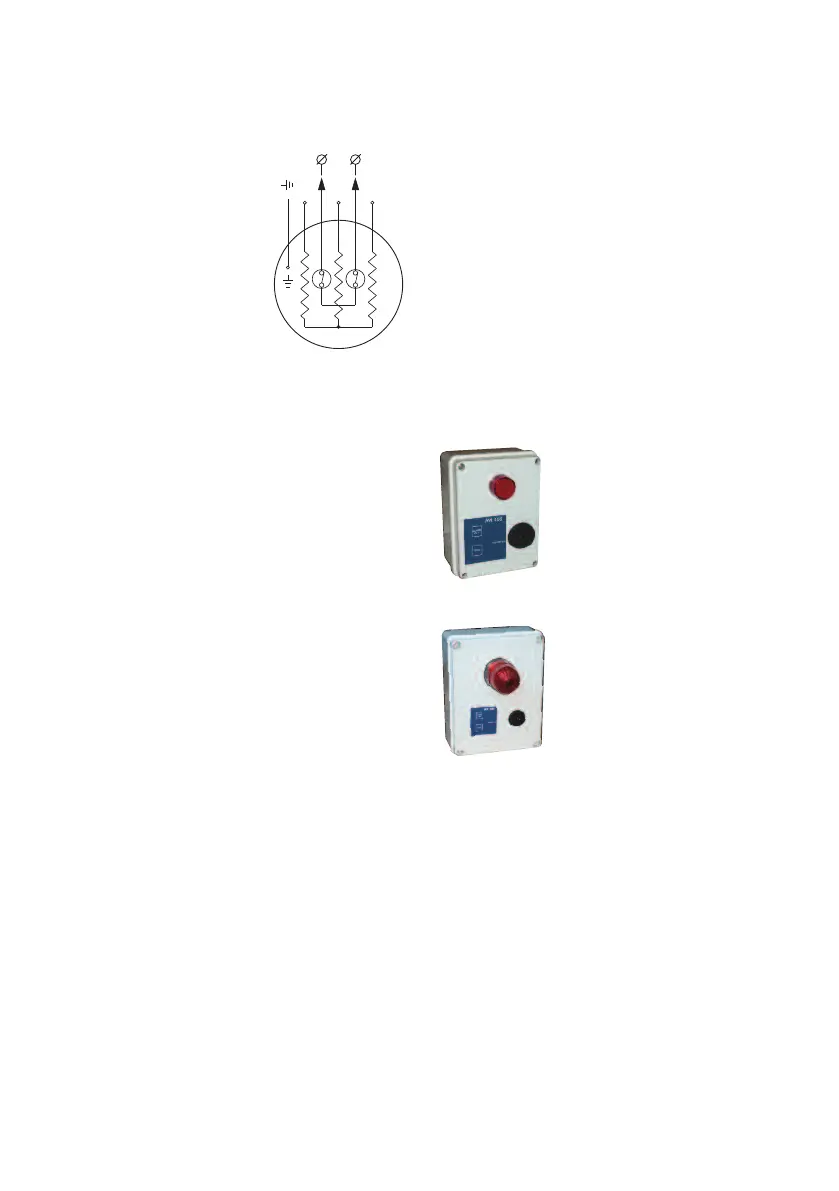

8.1. Motori con termoprotettori
con segnali esterni
Con questo settaggio, al
momento dell’accensione
del quadro il led LIVELLO
MASSIMO si accende per 1
secondo.
L’intervento del
termoprotettore provoca:
- l’arresto della pompa
- il lampeggio breve del
relativo led di protezione
termica
- l’avviamento della
seconda pompa (se la
pompa è ferma).
Quando il termoprotettore nell’avvolgimento si
raffredda, la pompa è pronta per riprendere il
normale funzionamento.
Attivazione del funzionamento con
termoprotettori con segnali esterni.
Il quadro è settato di fabbrica per il funzionamento
con segnali esterni dei termoprotettori.
All’accensione il led LIVELLO MASSIMO si
accende per 1 secondo.
Se il led non si accende, procedere come segue:
- togliere l’alimentazione elettrica ruotando il
sezionatore generale bloccoporta.
- premere il pulsante MAN pompa 1 e con il
pulsante costantemente premuto ruotare il
sezionatore generale bloccoporta e ridare
tensione al quadro.
- attendere che il led FAILURE lampeggi 1 volta
e poi rilasciare il pulsante.
- il quadro è ora settato per funzionare con motori
con segnali dei termoprotettori.
8.2. Motori senza termoprotettori
Se i motori sono privi di termoprotettori, il quadro
deve essere settato come funzionamento con
termoprotettori con segnali esterni e si deve fare
un ponte fra i morsetti 9-10 e 11-12.
9. Quadri per allarme remoto.
Alimentazione: 220-230 V monofase
Completo di:
- Segnale luminoso.
- Segnale acustico.
- Led presenza tensione.
- Pulsante tacitazione allarme.
Segnala qualsiasi anomalia che viene a verificarsi
sul gruppo pompe:
- Mancanza tensione.
- Gruppo in avaria (funzionamento non corretto dei
galleggianti).
- Pompe ferme per blocco termico.
Luce rossa lampeggiante più segnale acustico 75
dB - 3600 Hz, per installazioni in ambienti
rumorosi, in posizione tale da essere visibile a
distanza.
RA 100E
Quadro per allarme remoto.
Dimensioni: 110x150x70
RA 100A
Quadro per allarme remoto
autoalimentato.
Durata del segnale di allarme in
assenza di alimentazione
elettrica: 6 ore.
Dimensioni: 200x250x100
4.70.1057.1
11 - 12
9 - 10
7
