CAME BPT DVC/01 User Manual

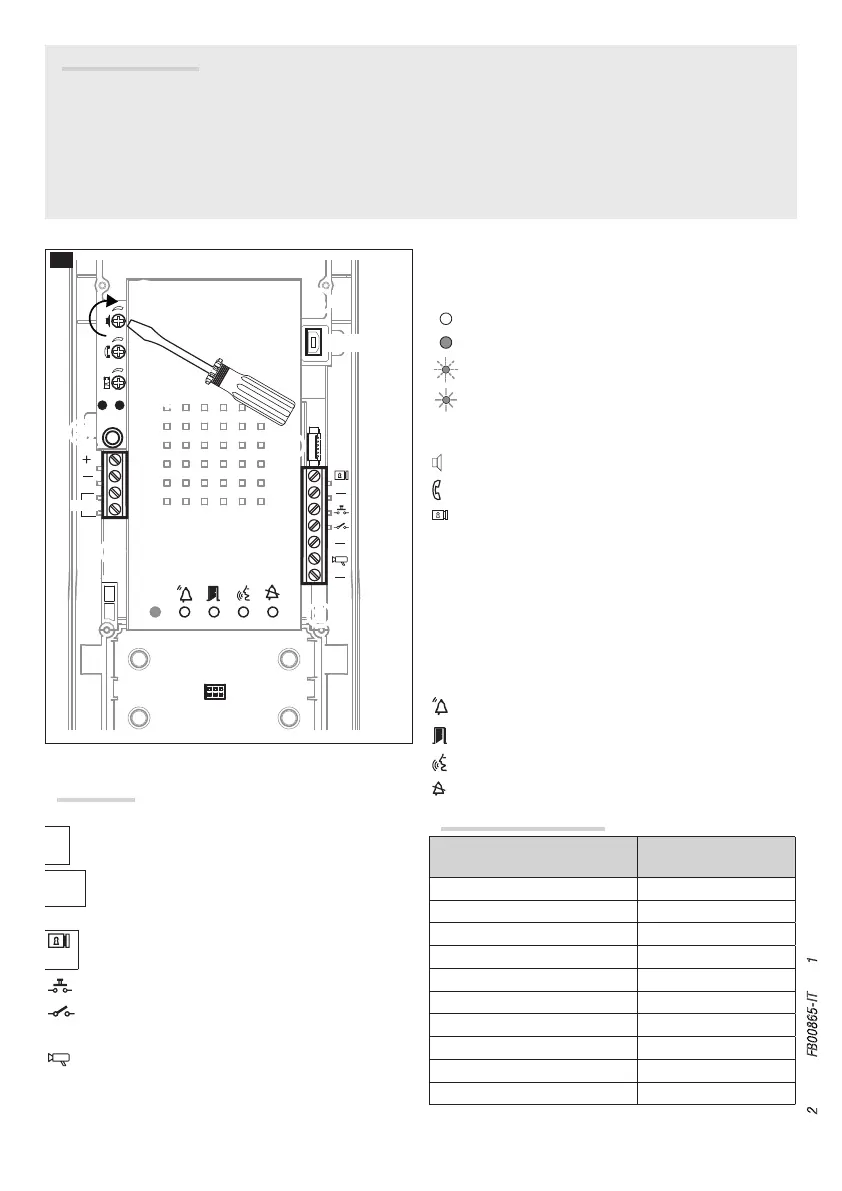

M1
CN4
M2
PROG
DATI
BOUT
CN2
MINI USB
5
8
2
I
3
4
6
7
A
A
Pag. 2 - Manuale FB00865-IT - ver. 1 - 08/2017- © Came S.p.A. - I contenuti del manuale sono da ritenersi suscettibili di modifica in qualsiasi momento senza obbligo di preavviso.
Avvertenze generali
• Leggere attentamente le istruzioni prima di iniziare l’installazione ed eseguire gli interventi come specificato dal costruttore.
• L’installazione, la programmazione, la messa in servizio e la manutenzione del prodotto devono essere eettuate soltanto da
personale tecnico qualificato ed opportunamente addestrato nel rispetto delle normative vigenti ivi comprese le osservanze sulla
prevenzione infortuni e lo smaltimento imballaggi.
• Prima di eettuare qualunque operazione di pulizia o di manutenzione, togliere l’alimentazione al dispositivo.
• L’apparecchio dovrà essere destinato unicamente all’uso per il quale è stato espressamente concepito.
• Il costruttore non può comunque essere considerato responsabile per eventuali danni derivanti da usi impropri, erronei ed irra-
gionevoli.
Tasto PROG 3 e LED PROG 4
Tasto e LED di programmazione (vedi paragrafo ‘Programmazio-
ne’). Il LED PROG può assumere i seguenti stati:
Spento
Acceso
Lampeggio lento
Lampeggio veloce
Regolazioni 5
Audio altoparlante
audio microfono
elettroserratura 1÷10 s. (default 1 s)
Connettori
6 CN2: Connettore per il modulo controllo accessi a tastiera
o RFID.
G CN4: Connettore per un’eventuale collegamento di una ta-
stiera aggiuntiva
8 MINI USB: Connettore per la programmazione da PC
Segnalazioni I
Rosso - Chiamata in corso
Verde - Porta aperta
Giallo - Conversazione in corso
Blu -Impianto occupato
Caratteristiche tecniche
Tipo
DVC/01-DVC/01 ME
DC/01-DC/01 ME
Alimentazione (VDC) 14÷18
Assorbimento (mA max)
320
Assorbimento in stand by (mA) 130
Dimensioni (mm) 99x254x25
Temperatura di stoccaggio (°C) -25/+70
Temperatura di funzionamento (°C) -15/+50
Grado IP
54
Standard video
PAL/NTSC
Risoluzione (pixel) 680x512
Illuminazione minima (LUX)
1
Funzioni A
Morsettiera 1
+
Alimentazione 14-18 VDC
–
BOUT Montante
Morsettiera 2
–
Elettroserratura
12 V - 1 A max
Pulsante apriporta (NA)
Ingresso contatto porta aperta (NC)
– Massa
Uscita impianto (attiva verso massa)
– Massa
Attenzione. Per la programmazione Manuale dei Posti Ester-
ni l’ordine di autoinserimento è BIN1-BIN2-BIN3.
