Для установки и балансировки стрелы G03001 обратитесь к документации на аксессуар G03003.
Для стрелы G03002 ознакомьтесь с документацией на аксессуар G03004.
ТАБЛИЦА ПРЕДОХРАНИТЕЛЕЙ ZL30
- Входной
5 A-F (120 В)
3,15 A-F (~230В)
- Плата
1 A
- Привод
15 A
- Аксессуары
2 A
ЭЛЕКТРИЧЕСКИЕ ПОДКЛЮЧЕНИЯ
⚠
Внимание! Перед началом работ по эксплуатации, ремонту, настройке и регулировке блока управления отключите сетевое
электропитание и/или отсоедините аккумуляторы.
Электропитание блока и устройств управления: ~/=24В.
Настройка функций контактов, регулировка времени и управление пользователями осуществляются и отображаются с помощью
дисплея блока управления. Все подключения защищены быстрыми плавкими предохранителями.

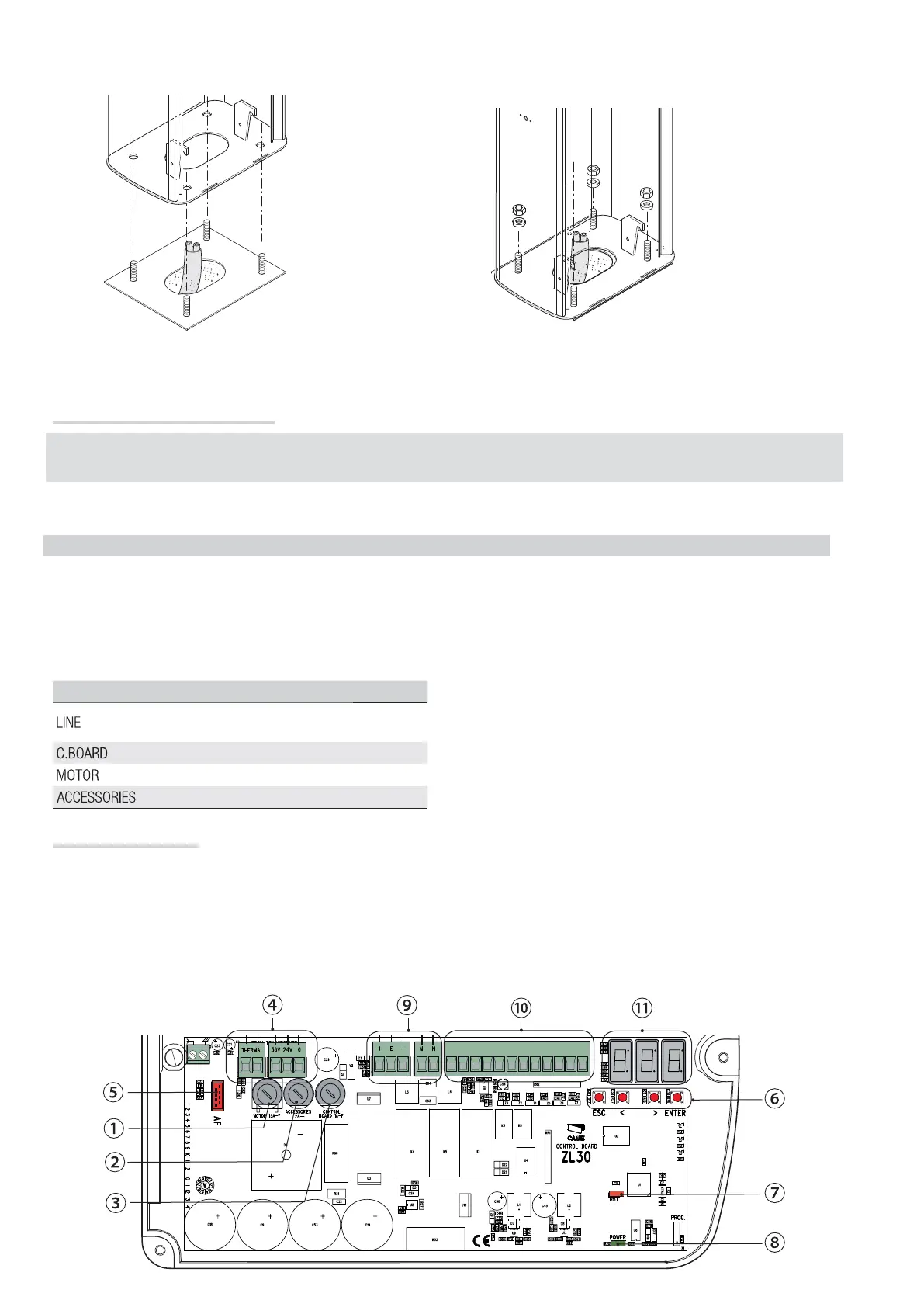

Основные компоненты
1. Предохранитель двигателя
2. Предохранитель аксессуаров
3. Предохранитель платы
4. Контакты подключения трансформатора
5. Разъем для платы радиоприемника AF
6. Кнопки программирования
7. Светодиодный индикатор программирования
8. Светодиодный индикатор наличия напряжения
электропитания
9. Контакты подключения привода
10. Контакты подключения устройств управления и
безопасности
11. Дисплей
Рекомендуется установить тумбу таким образом, чтобы смотровая дверца была обращена на охраняемую территорию или в
более удобную для обслуживания сторону.
Установите тумбу на монтажное основание и прикрепите ее с помощью гаек и шайб.
Установка и балансировка стрелы
