Cameo ROOT PAR 4 - Page 158

158
DMX
ITALIANO
POLSKI
ESPAÑOL
FRANCAIS
DEUTSCHENGLISH

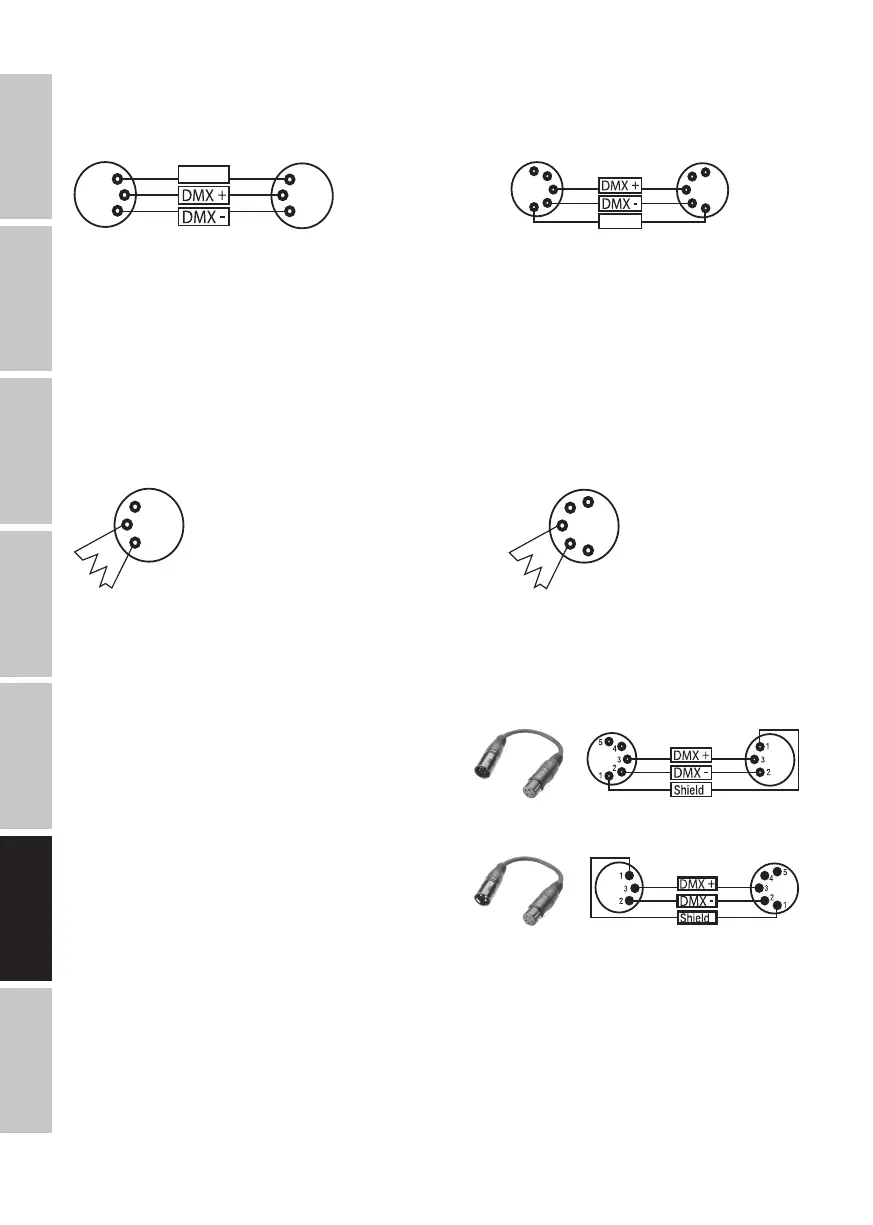

CONFIGURAZIONE DEI CONNETTORI:
Cavo DMX con connettori XLR a 3poli: Cavo DMX con connettori XLR a 5poli
(pin4 e 5 non assegnati):
Shield
2
3
1
2
3
1
1
2
3
4
5
1
2
3
4
5
Shield
CONNETTORE TERMINALE DMX (TERMINATORE):
Per evitare errori di sistema, l’ultimo dispositivo di una catena DMX deve essere dotato di una
resistenza di terminazione (120ohm, 1/4W).
Connettore XLR a 3poli con resistenza di terminazione: K3DMXT3
Connettore XLR a 5poli con resistenza di terminazione: K3DMXT5
CONFIGURAZIONE DEI CONNETTORI:
Connettore XLR a 3poli: Connettore XLR a 5poli:
2
3
1
1
2
3
4
5
ADATTATORE DMX:
Se si utilizzano degli adattatori, in una catena DMX si possono anche combinare dispositivi DMX
con collegamenti a 3poli e dispositivi DMX con collegamenti a 5poli.
CONFIGURAZIONE DEI CONNETTORI
Adattatore DMX XLR maschio 5poli a XLR femmina
3poli: K3DGF0020
Pin 4 e 5 non assegnati.
CONFIGURAZIONE DEI CONNETTORI
Adattatore DMX XLR maschio 3poli a XLR femmina
5poli: K3DHM0020
Pin 4 e 5 non assegnati.
