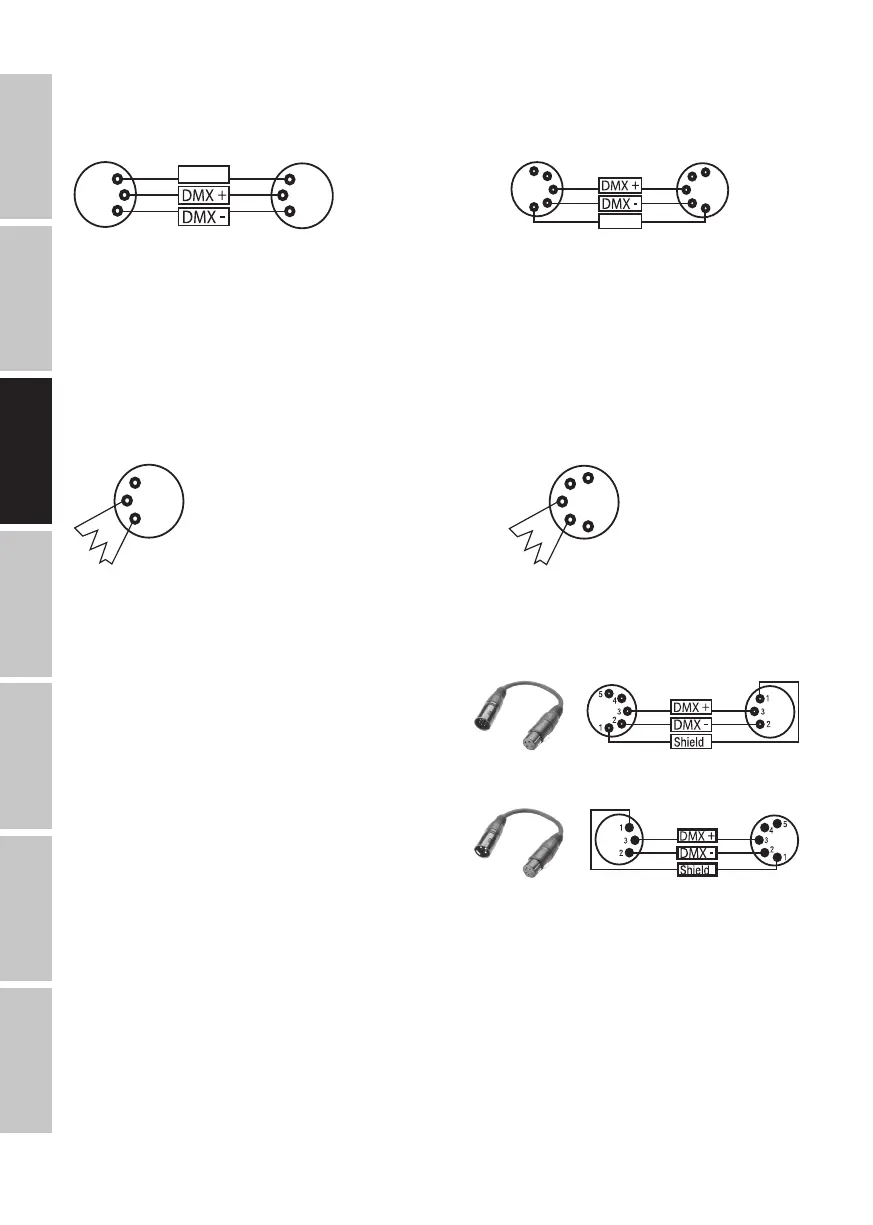

ASSIGNATION DES CONTACTS
Câble DMX avec connecteurs XLR 3 points : Câble DMX avec connecteurs XLR 5 points
(les points 4 et 5 ne sont pas câblés):
Shield
2
3
1
2
3
1
1
2
3
4
5
1
2
3
4
5
Shield
Pour éviter tout dysfonctionnement, le dernier appareil d‘une chaîne DMX doit être équipé d‘une
résistance de terminaison (120 Ohms, 1/4 Watt).
Connecteur XLR 3 points avec résistance de terminaison : K3DMXT3
Connecteur XLR 5 points avec résistance de terminaison : K3DMXT5
ASSIGNATION DES CONTACTS
Connecteur XLR 3 points Connecteur XLR 5 points
2
3
1
1
2
3
4
5
Pour utiliser des appareils DMX munis de connecteurs 3 points avec des appareils DMX munis de
connecteurs 5 points, il faut utiliser un adaptateur.
ASSIGNATION DES CONTACTS
Adaptateur XLR 5 points mâle vers XLR 3 points
femelle K3DGF0020
Les points 4 et 5 ne sont pas connectés.
ASSIGNATION DES CONTACTS
Adaptateur XLR 3 points mâle vers XLR 5 points
femelle K3DHM0020
Les points 4 et 5 ne sont pas connectés.
