18

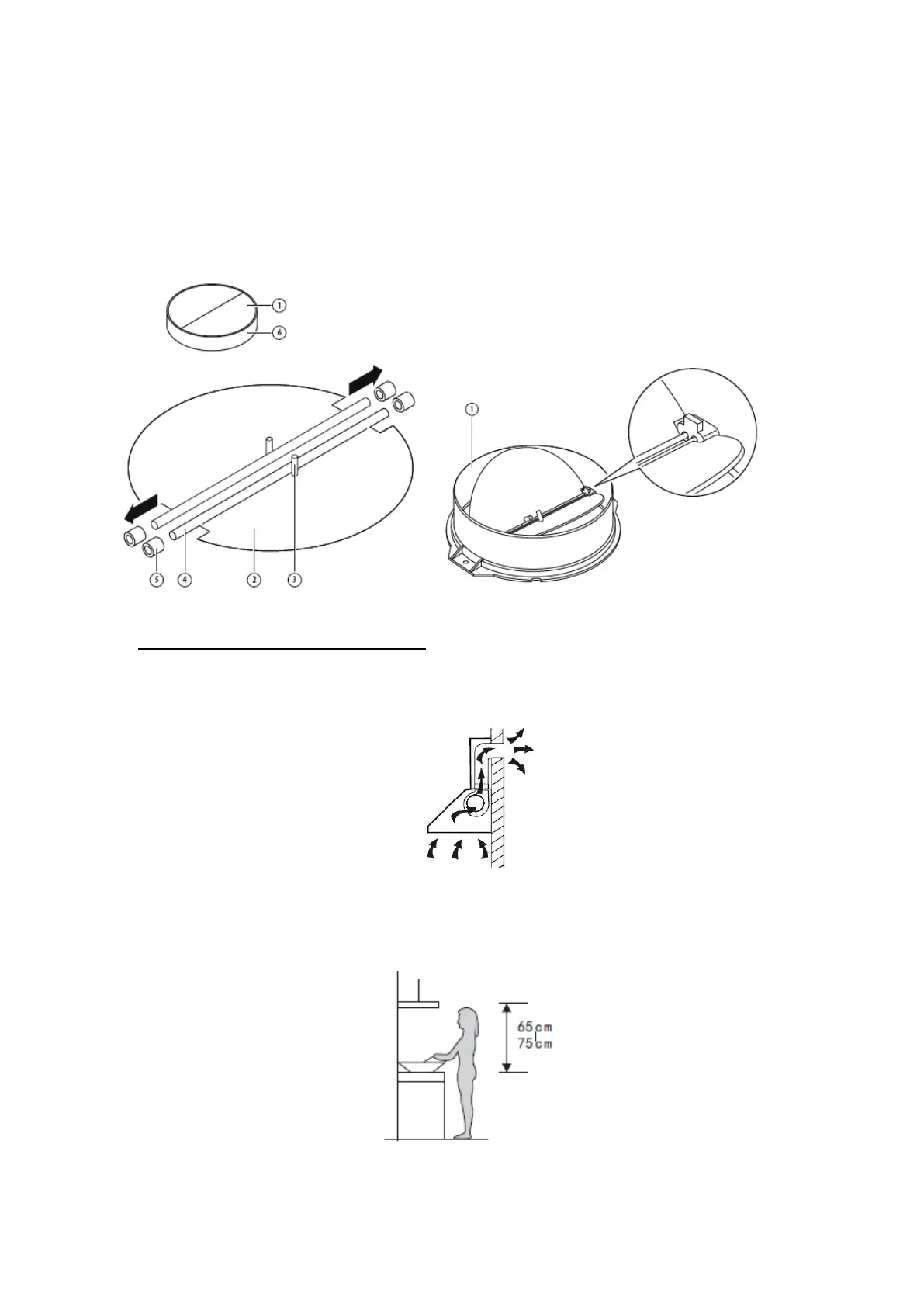

Se o exaustor não tiver uma V-flap 1 montada, deve montar as meias partes na sua
estrutura. As imagens mostram apenas um exemplo de como montar a V-flap, porque
a saída pode variar de acordo com diferentes modelos e configurações.
Para montar a V-flap 1 deve:
Montar duas meias partes 2 na estrutura 6
• O pino 3 deve ser orientado para cima;
• O eixo 4 deve ser inserido nos orifícios 5 no corpo;
• Repetir todas as operações para a 2ª meia parte
C. INSTALAÇÃO (Montagem Mural)
Se tiver uma saída para o exterior, o seu exaustor pode ser ligado como indica a
imagem abaixo através de uma conduta de extração (esmalte, alumínio, tubo flexível
ou material não inflamável com um diâmetro interior de 150 mm)
1. Antes da instalação, desligue a unidade.
2. Para melhor funcionamento, os exaustores devem ser colocados a uma distância
de 65-75 cm da superfície de cozedura.
3. Para instalar na parede, faça 4 furos de Ø 8mm num local adequado de acordo
com a distância central do furo na parte de trás do exaustor. Veja a figura abaixo.
