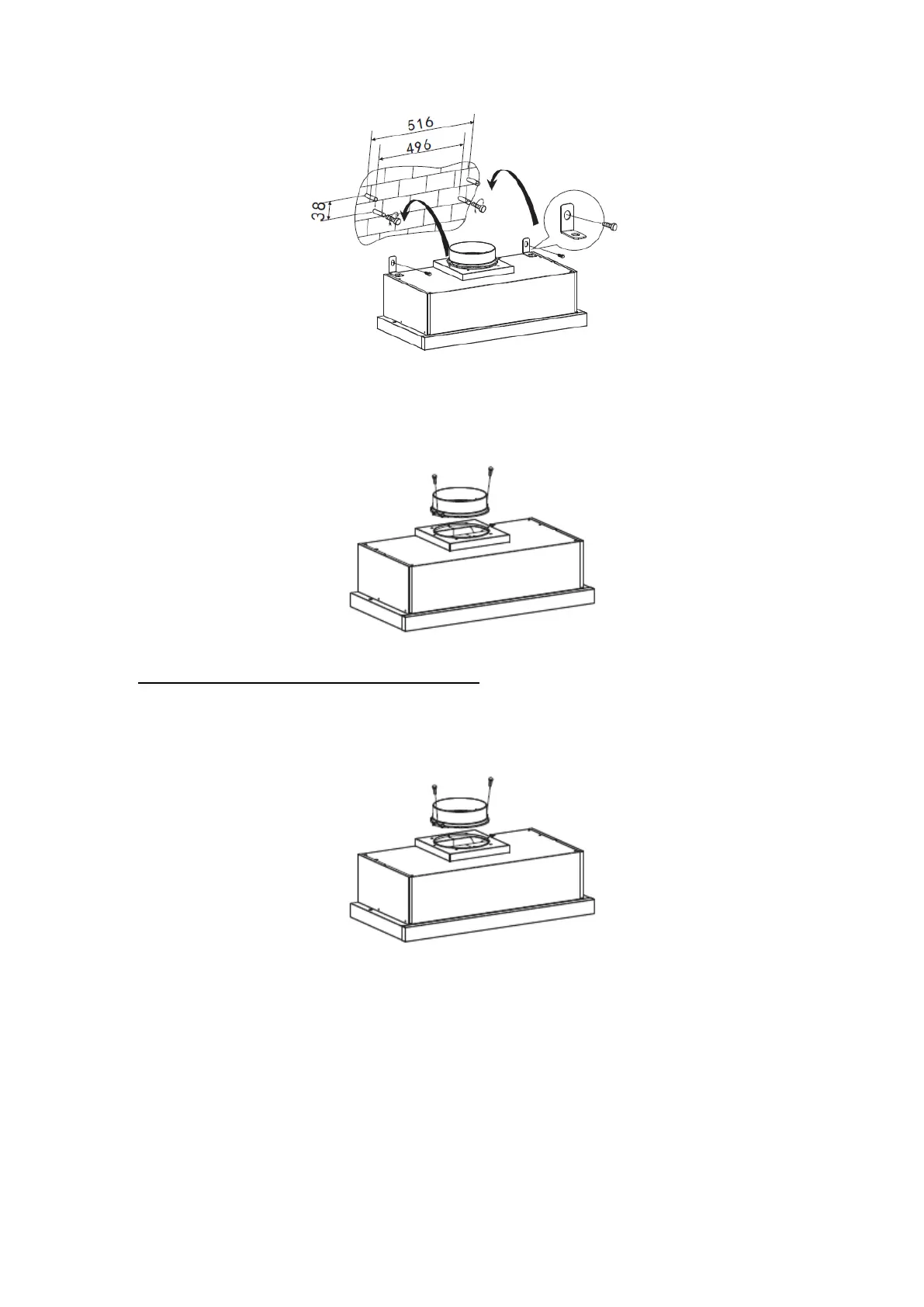

4. Insira a porca nos orifícios.
5. Insira os parafusos nas porcas e aperte.
6. Pendure o exaustor nos parafusos fixos.
7. Ligue a válvula unidirecional no exaustor. Coloque o tubo de expansão na válvula.
Levante o tubo de expansão até que saia da parede através do orifício na parede.
D. INSTALAÇÃO (Montagem em Armário)
5. Faça 6 furos de Ø 4 mm na parte inferior do armário suspenso.
6. Coloque a válvula unidirecional na saída de ar do exaustor, em seguida, instale o
exaustor na parte inferior do armário, aperte o exaustor com parafusos M4
fechados e arruelas planas.
7. Instale a placa ajustada na parte inferior do capô para manter afastado o espaço
entre a parte traseira do capô e o armário.
8. Coloque o tubo de expansão na válvula. Levante o tubo de expansão até que saia
da parede através do orifício na parede.
Instalação Elétrica
Todo o trabalho de instalação deve ser realizado por um técnico ou por um eletricista
qualificado. Antes de fazer a ligação à corrente elétrica, deve assegurar-se de que a
tensão elétrica corresponde à tensão indicada na placa de identificação.
Ligação Direta
