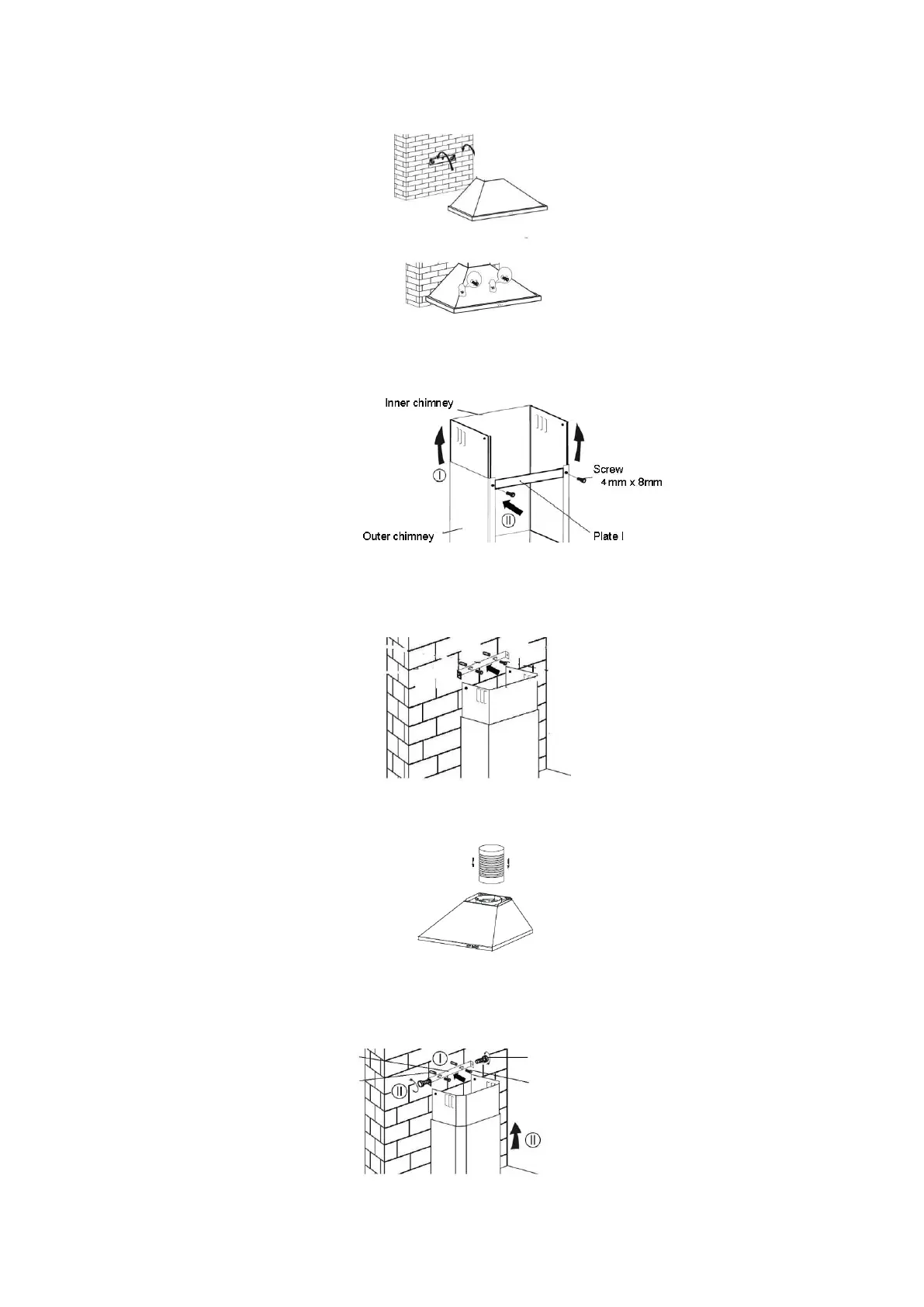

5. Планки I и II се използват за закрепване на комина на стената. Сложете вътрешния
комин във външния комин. След това издърпайте вътрешния комин нагоре. Инсталирайте
планка I на комина с помощта на два болта (4 mm х 8mm).
Вътрешен комин
Външен комин
Болт
(4 mm х 8mm)
Планка I
Поставете комина на аспиратора и oпределете разположението на плaнки I и II.
Пробийте отвори за монтиране на планки I и II.
Фиксирайте планка II на стената с помощта на два дюбела и два винта (4mm x 40mm).
6. Извадете комина от абсорбатора. Прикрепете въздухоотводната тръба към
еднопосочния клапан, както е показано по-долу.
7. Поставете комина обратно към аспиратора. Преди да повдигнете комина на желаната
височина, фиксирайте планка I на стената с помощта на два дюбела и два винта (4mm x 40
мм). Повдигнете комина до желаната височина и закрепете комина към планка II с
помощта на 2 болта (4мм х 8mm).
Прикрепете долния комин към аспиратора с помощта на 2 болта (4x8 мм).
