Apparaten är utrustad med kopplingsanordningar för fastsättning
av apparatdörrarna med pelarpanelerna (lastsläde).
När produkten har monterats, placera den bakre delen av pelaren i kontakt med
väggen för att förhindra åtkomst till kompressorutrymmet.
För att produkten ska fungera korrekt är det viktigt att tillåta tillräcklig luftcirkulation
så att kondensorn som är placerad i den bakre delen av apparaten kyls ner.
Av denna anledning måste pelaren vara utrustad med en bakre rökgång, vars övre
öppning inte får blockeras och med en främre öppning som täcks med ett
ventilationsgaller.
Om apparaten inte ska användas under en längre tid:
1) Stäng av apparaten (se Drift).
2) Dra ut kontakten eller ta bort säkerhetsanordningen.
3) Rengör apparaten.
4) Låt apparatens dörrar stå öppna.
FASTSÄTTNING AV DEN INBYGGDA
PELARENS PANELER MED
APPARATDÖRRARNA
FÖRSIKTIGHETSÅTGÄRDER
FÖR KORREKT ANVÄNDNING
AVBRYTA ANVÄNDNINGEN AV APPARATEN
Storlek på utskärningar.
540x50 mm

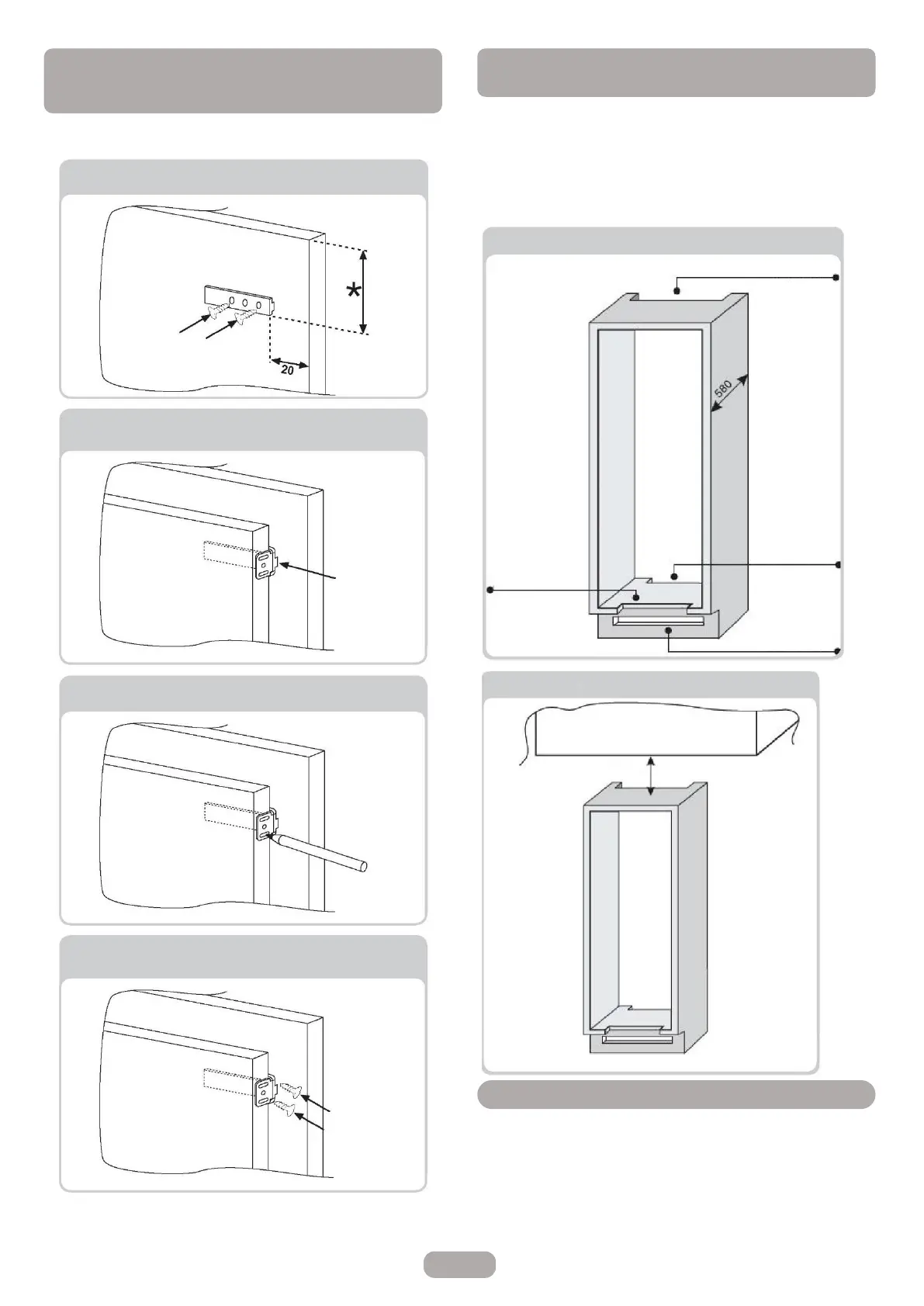

Öppna dörrarna till den inbyggda pelaren och kylskåpet. Placera den
inbyggda lastaren i släden och montera den sedan i kylskåpsdörren.
540x50 mm
380x50 mm
Markera fästpunkterna för skruvarna och borra med ett borr med
en diameter på 2,5 mm.
380x37 mm
Utrymme att lämna mellan enheten och taket.
Anslut apparatdörren till skåpets panel med hjälp av lastarens spår
som riktlinjer.
Fäst släden i den inre delen av panelen på den inbyggda pelaren
på önskad höjd och på ca 20 mm avstånd. Från dörrens yttre kabel.
50 mm
