1. UWAGI OGÓLNE
Producent zastrzega prawo do wprowadzania zmian i ulepszeń technicznych w urządzeniu.
Urządzenie jest zgodne z Dyrektywami Europejskimi 73/23/EEC oraz 89/336/EEC zastąpionymi przez
2006/95/EC oraz 2004/108/EC wraz z późniejszymi zmianami.
61 PL
2. INSTALACJA
Instalacja urządzeń AGD może być czynnością skomplikowaną która, jeżeli nie zostanie przeprowadzona prawidłowo, może
poważnie zagrozić bezpieczeństwu użytkownika. Z tego powodu instalacji powinien dokonywać wykwalifikowany personel
zgodnie z obowiązującymi przepisami. Jeżeli to zalecenie zostanie zignorowane i instalacja zostanie przeprowadzona przez
osoby niewykwalifikowane producent nie ponosi żadnej odpowiedzialności za wszelkie awarie urządzenia niezależnie od
tego czy spowodują one czy nie szkody materialne lub obrażenia u osób.
3. ZABUDOWA
Zabudowa meblowa pĄ yty oraz meble przylegające muszą być
wykonane z materiaĄ ów odpornych na wysoką temperaturę,
dodatkowo wszystkie laminaty ozdobne muszą być klejone
odpornym na wysoką temperaturę klejem.
Instalacja (Rys. B/D):
• Wodoodporna uszczelka dostarczana jest razem z pĄytą
Przed instalacją:
• obrócić pĄ ytę do doĄ u szkĄ em, upewnić się czy szkĄ o jest
zabezpieczone
- zaĄożyć uszczelkę na pĄytę
- upewnić się czy uszczelka jest poprawnie uĄożona tak aby woda
nie dostawaĄa się pod pĄytę
• pozostawić odstęp przynajmniej 5 cm pomiędzy pytą a
pionowymi ściankami przyległych mebli
• jeżeli po zainstalowaniu pĄyty przestrzeĆ pod pĄytą jest dostępna
to należy zamontować od spodu pĄ yty przegrodę ochronną
zachowując od dna pĄyty odstęp przynajmniej 1 cm.
• W przypadku instalacji nad płytą kuchenną należy zachować
odpowiednią odległość, zgodnie z oznakowaniem na okapie i
zaleceniami w instrukcji obsługi.
• Jeśli jest on instalowany na szafce nad płytą kuchenną, należy
zachować minimalną odległość 70 cm.
4. PODŁĄCZENIE ELEKTRYCZNE
« Podłączenie musi być zgodne z obowiązującymi przepisami.
Producent nie ponosi żadnej odpowiedzialności za uszkodzenia
spowodowane niewłaściwym lub nierozważnym użytkowaniem."
Uwaga: Producent nie będzie odpowiadał za jakiekolwiek
wydarzenia lub ich skutki które mogą się wydarzyć podczas
użytkowania płyty nie podłączonej do uziemienia lub
podłączonej do uziemienia o niewłaściwej skuteczności.
• Przed podłączeniem proszę zawsze sprawdzić napięcie
zasilania, parametry wyłącznika i bezpiecznika oraz skuteczność
uziemienia instalacji elektrycznej.
• Podłączenie elektryczne powinno być wykonane za pomocą
wtyczki z uziemieniem lub wielopolowego wyłącznika.
• Jeżeli urządzenie podłączone jest za pomocą wtyczki to
powinna być ona dostępna po instalacji.
• Przewód żółtozielony musi być połączony do uziemienia tak po
stronie instalacji jak urządzenia.
• Wszelkie czynności dotyczące przewodu zasilania należy
powierzyć autoryzowanemu serwisowi lub wykwalifikowanemu
technikowi.
Płyta wyposażona jest w przewód zasilania który umożliwia
podłączenie jedynie do 220-240V międzyfazowego lub miedzy
fazą a zerem.
Możliwe jest także podłączenie płyty :
- trójfazowe 220-240 V3~ - trójfazowe 380-415 V2N~
Instrukcja takiego podłączenia jest następująca:
- Przed przystąpieniem do podłączenia należy sprawdzić czy
instalacja jest zabezpieczona odpowiednim bezpiecznikiem, i czy
przekroje przewodów są wystarczające.
• Obrócić płytę do dołu szkłem, upewnić się czy szkło jest
zabezpieczone.

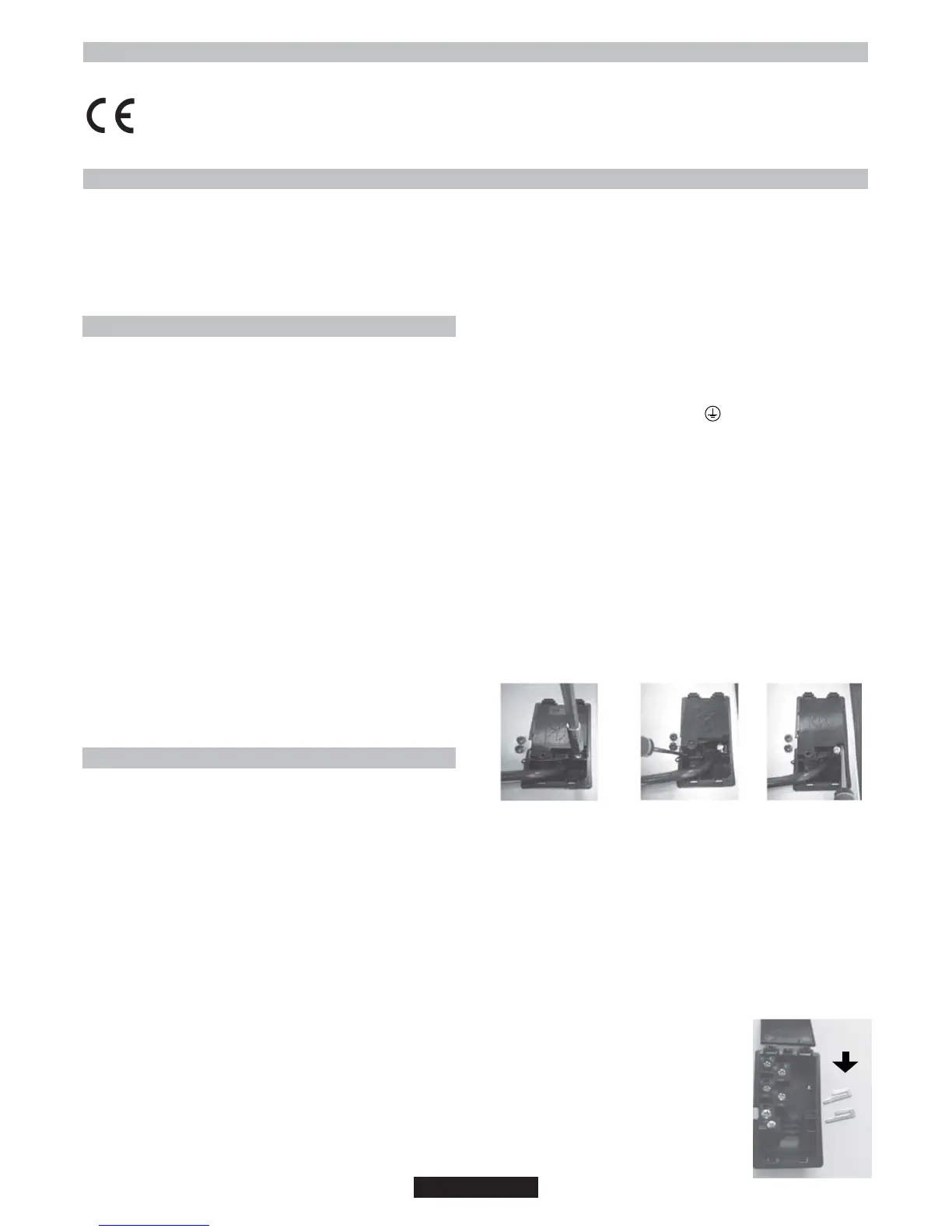

Otworzyć pokrywę w następującej kolejności:
1 2 3
• odkręcić przelotkę przewodu 1
• zlokalizować dwa zaczepy po bokach pokrywy
• podważyć je śrubokrętem płaskim
• zdjąć pokrywę
Odłączyć przewód zasilania:
• odkręcić śruby na listwie przyłączeniowej
• odłączyć przewód zasilania
Utworzenie nowego podłączenia:
• wybrać nowy przewód zasilania zgodnie z tabelą
• przeciągnąć przewód przez przelotkę
• usunąć izolację na długości ok. 10mm z końcówek
przewodu zasilania
• Podłączyć przewód oraz zworki do listwy
przyłączeniowej
zgodnie z tabelą
• Zamocować pokrywę
• Dokręcić przelotkę przewodu
UWAGA: sprawdzić czy śruby
mocujące przewody do listwy są
właściwie dokręcone.
UWAGA:
W razie konieczności wymiany przewodu zasilania należy
przestrzegać następującej zasady podłączenia przewodów:
NIEBIESKI – ZERO (N)
BRĄZOWY – FAZA (L)
ŻÓŁTO-ZIELONY - UZIEMIENIE ( )
