Candy CH64BVT - Ηλεκτρικη Συνδεση

Για να προβείτε στη νέα σύνδεση, ακολουθήστε τις παρακάτω οδηγίες:
"Η εγκατάσταση πρέπει να συμμορφώνεται με τα πρότυπα και
τις οδηγίες." Ο κατασκευαστής αποποιείται κάθε ευθύνη για
οποιαδήποτε ζημία που μπορεί να προκληθεί από ακατάλληλη ή
αλόγιστη χρήση.
Εάν η συσκευή έχει μία έξοδο για πρίζα, πρέπει να τοποθετείται έτσι
ώστε να είναι προσβάσιμη η πρίζα.
Εάν η εστία είναι εφοδιασμένη με καλώδιο τροφοδοσίας ρεύματος,
αυτό πρέπει να συνδέεται μόνο σε παροχή ισχύος 220-240 V μεταξύ
φάσης και ουδέτερου.
Τριφασικήπαροχή 220-240 V3
Η ηλεκτρική σύνδεση με την εγκατάσταση θα πρέπει να γίνεται
σύμφωνα με την ονομαστική ισχύ της συσκευής. Αυτή θα πρέπει να
πραγματοποιείται μέσω πολυπολικού ασφαλειοδιακόπτη.
Γυρίστε ανάποδα την εστία, με τη γυάλινη πλευρά επάνω στον πάγκο,
προσέχοντας ώστε να προστατευθεί το τζάμι.
Πριν από οποιαδήποτε ηλεκτρική εργασία να ελέγχετε πάντα την τάση
τροφοδοσίας που αναγράφεται επάνω στον μετρητή του ρεύματος, τη
ρύθμιση του διακόπτη τροφοδοσίας, τη συνέχεια της σύνδεσης με τη
γείωση για την εγκατάσταση και την καταλληλότητα της ασφάλειας.
ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Ο κατασκευαστής δεν είναι δυνατό να θεωρηθεί
υπεύθυνος για οποιοδήποτε συμβάν ή τις συνέπειές του, το οποίο
μπορεί να προκύψει κατά τη χρήση μιας συσκευής που δεν είναι
συνδεδεμένη με τη γείωση ή είναι συνδεδεμένη με μία γείωση η
συνέχεια της οποίας είναι ελαττωματική.
Το κίτρινο/πράσινο καλώδιο του καλωδίου τροφοδοσίας πρέπει να
συνδέεται με τη γείωση και στην παροχή ρεύματος και στους
ακροδέκτες της συσκευής.
Για τυχόν ερωτήσεις σχετικά με το καλώδιο τροφοδοσίας
απευθυνθείτε στην υπηρεσία μεταγοραστικής εξυπηρέτησης ή σε
κάποιον ειδικευμένο τεχνικό.
Ωστόσο η σύνδεση της εστίας είναι δυνατή σε:
Τριφασικήπαροχή 380-415 V2N
Προτού πραγματοποιήσετε τη σύνδεση, βεβαιωθείτε ότι η
εγκατάσταση προστατεύεται από κατάλληλη ασφάλεια και ότι είναι
εφοδιασμένη με καλώδια αρκετά μεγάλης διατομής ώστε να
τροφοδοτούν κανονικά τη συσκευή.

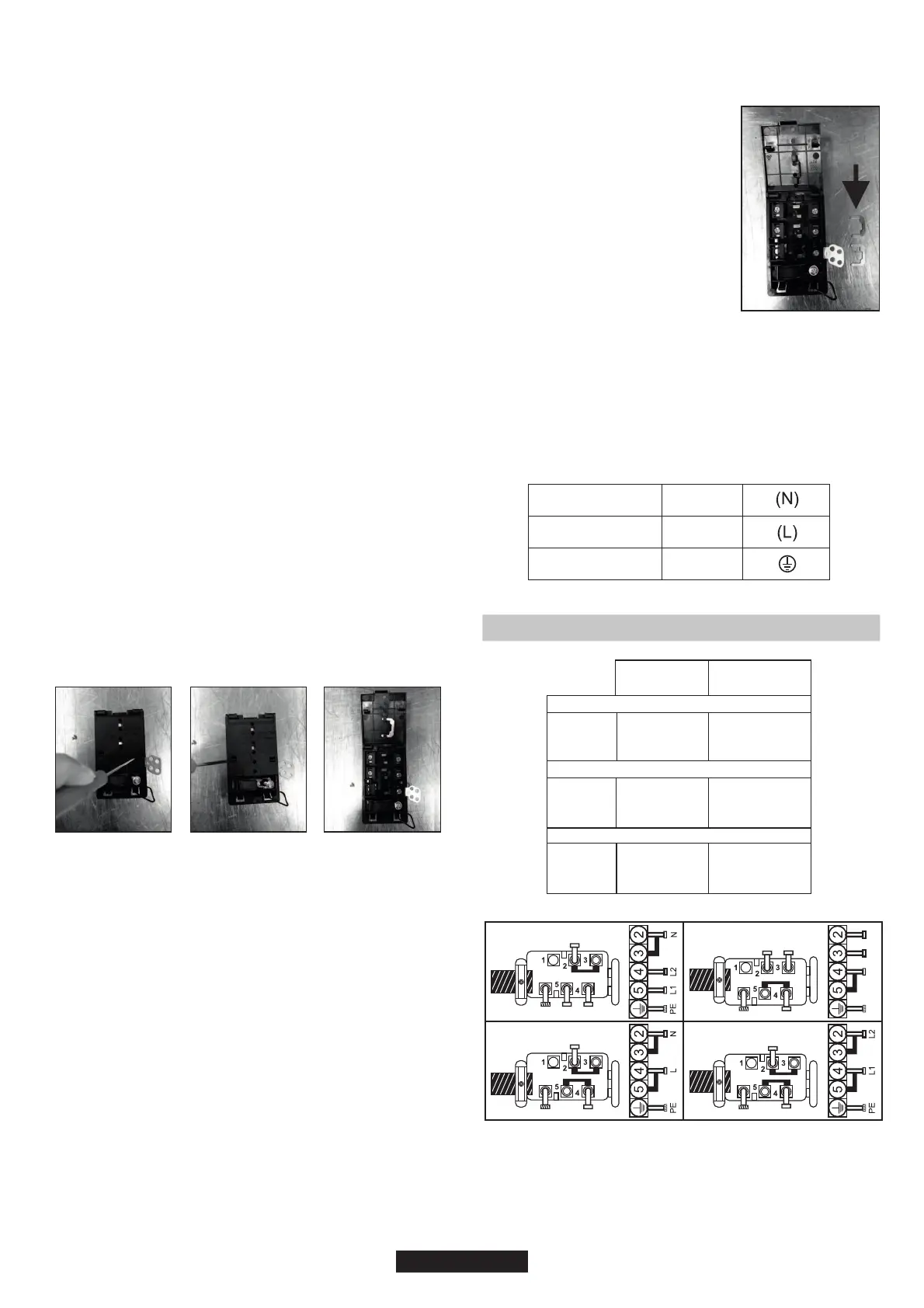

- Ξεβιδώστε τον σφιγκτήρα του καλωδίου "1".
- Βάλτε το άκρο ενός ίσιου κατσαβιδιού μπροστά από την κάθε
γλωσσίδα "2" και "3", ωθήστε προς τα μέσα και πιέστε.
- Αφαιρέστε τις βίδες που συγκρατούν το μπλοκ ακροδεκτών, το
οποίο περιλαμβάνει τους διακλαδωτήρες και τους αγωγούς του
καλωδίου τροφοδοσίας.
- Τραβήξτε έξω το καλώδιο τροφοδοσίας.
- Βρείτε τις δύο γλωσσίδες που βρίσκονται πλευρικά.
- Αφαιρέστε το κάλυμμα.
Εργασίες που πρέπει να εκτελεστούν για την πραγματοποίηση
μίας νέας σύνδεσης:
Για να ελευθερωθεί το καλώδιο τροφοδοσίας:
- - Ανάλογα με την εγκατάσταση και με τη βοήθεια των
διακλαδωτήρων τους οποίους θα πρέπει να έχετε ανακτήσει στην
πρώτη εργασία, στηρίξτε τον αγωγό όπως φαίνεται στο διάγραμμα.
- Επιλέξτε το καλώδιο τροφοδοσίας σύμφωνα με τις υποδείξεις
στον πίνακα.
- Ξεγυμνώστε το άκρο κάθε αγωγού του καλωδίου τροφοδοσίας σε
μήκος 10 mm, λαμβάνοντας υπόψη το μήκος του καλωδίου που
χρειάζεται για τη σύνδεση στο μπλοκ ακροδεκτών.
- Περάστε το καλώδιο τροφοδοσίας μέσα στον σφιγκτήρα.
- Στερεώστε το κάλυμμα.
- Βιδώστε τον σφιγκτήρα του καλωδίου.
Ανοίξτετοκάλυμμαμετηνακόλουθηδιαδοχικήσειρά:
- Στερεώστε το κάλυμμα.
- Βιδώστε τον σφιγκτήρα του καλωδίου.
Σημείωση: σιγουρευτείτε ότι οι βίδες του πίνακα ακροδεκτών
είναι σφιχτές.
- Ξεγυμνώστε το άκρο κάθε αγωγού του
καλωδίου τροφοδοσίας σε μήκος 10 mm,
λαμβάνοντας υπόψη το μήκος του καλωδίου
που χρειάζεται για τη σύνδεση στο μπλοκ
ακροδεκτών.
- Ανάλογα με την εγκατάσταση και με τη
βοήθεια των διακλαδωτήρων τους οποίους
θα πρέπει να έχετε ανακτήσει στην πρώτη
εργασία, στηρίξτε τον αγωγό όπως φαίνεται
στο διάγραμμα.
Εργασίες που πρέπει να εκτελεστούν για την πραγματοποίηση
μίας νέας σύνδεσης:
- Περάστε το καλώδιο τροφοδοσίας μέσα
στον σφιγκτήρα.
- Επιλέξτε το καλώδιο τροφοδοσίας
σύμφωνα με τις υποδείξεις στον πίνακα.
Εάν χρειαστεί να αντικαταστήσετε το καλώδιο τροφοδοσίας, συνδέστε
τα καλώδια σύμφωνα με τα ακόλουθα χρώματα/κωδικούς:
ΠΡΟΣΟΧΗ:
ΔΙΑΤΑΞΗ
"1-6"
ΔΙΑΤΑΞΗ
"7"
ΜΙΑΣΦΑΣΗΣή ΔΥΟΦΑΣΕΩΝ 220-240 V~
Καλώδιο
HO5V2V2F
Καλώδιο
HO5V2V2F
Καλώδιο
HO5V2V2F
3x2,5 mm
2
3x4 mm
2
4x1,5 mm
2
4x1,5 mm
2
4x1,5 mm
2
4x1,5 mm
2
ΤΡΙΩΝΦΑΣΕΩΝ 220-240 V3~
ΤΡΙΩΝΦΑΣΕΩΝ 380-415 V2N~
ΜΠΛΕ
ΚΑΦΕ
ΚΙΤΡΙΝΟΠΡΑΣΙΝΟ
Ουδέτερο
Φάση
Γείωση
( )
Σύνδεσηστουςακροδέκτεςτουμπλοκτωνακροδεκτών
135 GR
2 31
N
=
Ουδέτερο
PE
=
ΓείωσηL1 / L2 / L3 =
Φάση
220-240V 3 ~
PE
L1 L2
L3
380-415V 2N ~
N
PE
L1 L2
L3
PE
L1
L2
220-240V ~
N
L
220-240V 2 ~
L2
PE
L1
PE
ΔΙΑΚΛΑΔΩΣΗ
