Elektrické připojení k zařízení je nutné provést podle jmenovitého
výkonu spotřebiče. To se provede přes vypínač s otvory.
Pokud je varná deska napájena napájecím kabelem, může být
připojen pouze k napájecímu napětí 220-240 V mezi fází a středem.
Tři fáze 220-240 V3
„Instalace musí odpovídat normám a směrnicím.“ Výrobce
neodpovídá za žádné škody, které byly způsobené nevhodným
nebo nepřiměřeným použitím.
VAROVÁNÍ: Výrobce nezodpovídá za žádné nehody způsobené při
používání spotřebiče, který není uzemněn nebo není uzemněn
správně, ani za následky takových nehod.
Před každou elektrickou operací zkontrolujte napájecí napětí, které je
uvedené na elektroměru, nastavení jističe, kontinuitu uzemnění
zařízení a vhodnost pojistky.
Pokud je spotřebič vybaven zásuvkou, musí být nainstalován tak, aby
byla zásuvka přístupná.
Žlutý/zelený vodič napájecího kabelu musí být připojen k uzemnění
napájecího zdroje a pólů zařízení.
Jakékoli dotazy týkající se napájecího kabelu směřujte na poprodejní
servis nebo kvalifikovaného technika.
Varnou desku je však možné připojit k:
Tři fáze 380-415 V2N
Chcete-li přejít k nového připojení, postupujte podle následujících
pokynů:
Otočte varnou desku skleněnou stranou proti pracovní ploše a dbejte
na ochranu skla.
Před připojením se ujistěte, že je zařízení chráněno vhodnou
pojistkou a že je opatřeno vodiči dostatečně velkého průřezu pro
normální napájení spotřebiče.

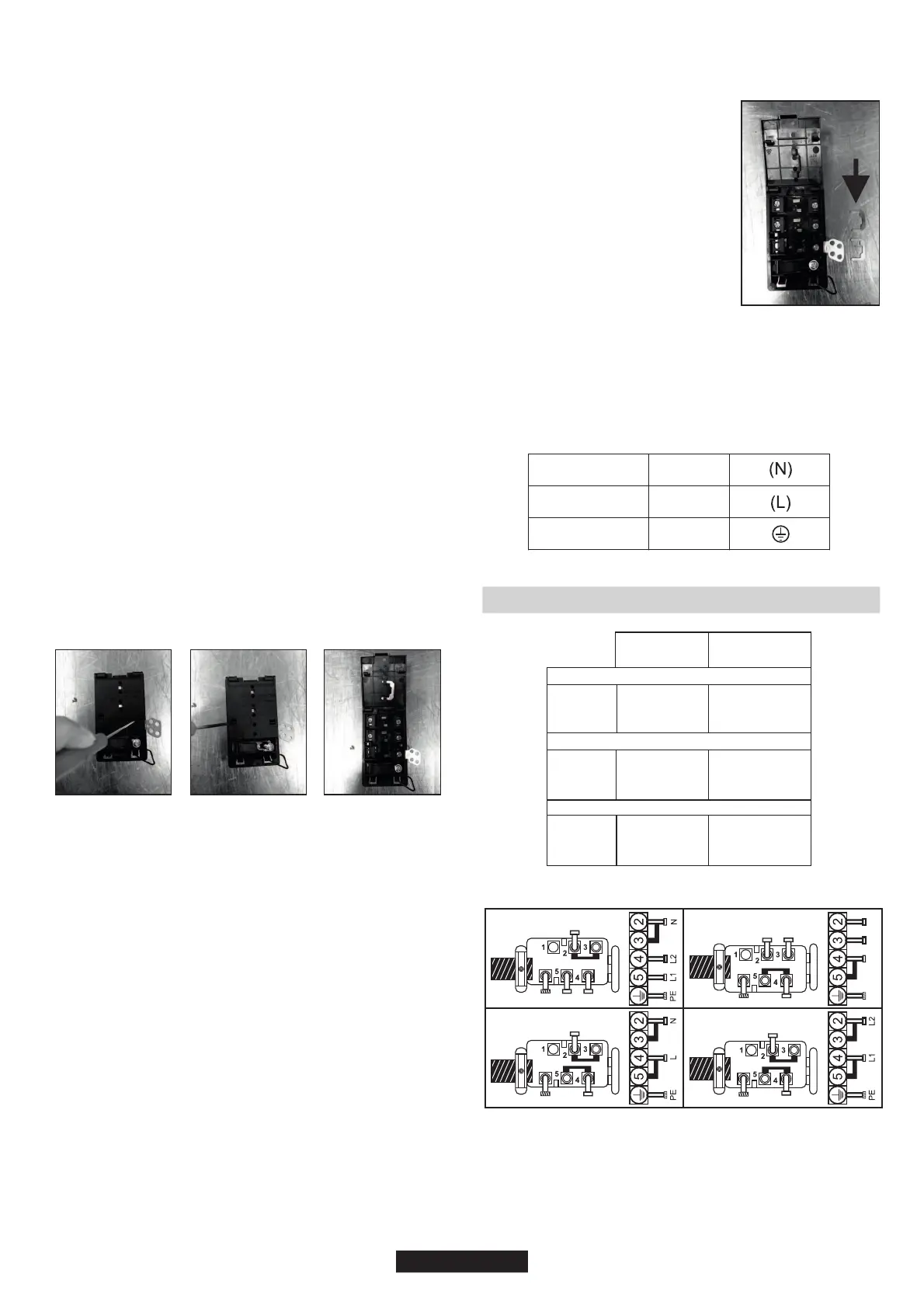

Operace nezbytné k vytvoření nového připojení:
- najděte dva jazýčky umístěné po stranách;
- V závislosti na zařízení upevněte pomocí zkratovacích tyčí,
které byste měli mít z prvního kroku, vodič podle obrázku.
- položte čepel plochého šroubováku před každý jazýček „2“ a
„3“, zatlačte a stiskněte;
- Vytáhněte napájecí kabel.
- Vyjměte šrouby, které drží svorkovnici, která obsahuje
zkratovací tyče a vodiče napájecího kabelu;
- Sloupněte konec každého vodiče napájecího kabelu na délce
10 mm, přičemž přihlédnete k požadované délce kabelu pro
připojení ke svorkovnici.
- Zvolte napájecí kabel v souladu s doporučeními uvedenými v
tabulce.
- odejměte kryt.
- odšroubujte kabelovou svorku „1“;
Uvolnění napájecího kabelu:
- Napájecí kabel přetáhněte do svorky.
- Upevněte kryt.
- Zašroubujte kabelovou svorku.
Otevřete kryt v následujícím pořadí:
- Napájecí kabel přetáhněte do svorky.
- Upevněte kryt.
- Zvolte napájecí kabel v souladu s
doporučeními uvedenými v tabulce.
Operace nezbytné k vytvoření nového připojení:
- V závislosti na zařízení upevněte
pomocí zkratovacích tyčí, které byste
měli mít z prvního kroku, vodič podle
obrázku.
Poznámka: Ujistěte se, že jsou šrouby svorkovnice těsně
utažené.
- Sloupněte konec každého vodiče
napájecího kabelu na délce 10 mm,
přičemž přihlédnete k požadované délce
kabelu pro připojení ke svorkovnici.
- Zašroubujte kabelovou svorku.
UPOZORNĚNÍ:
Bude-li nutné vyměnit napájecí kabel, zapojte dráty podle
následujících barev/ kódů:
USPOŘÁDÁNÍ
"1-6"
USPOŘÁDÁNÍ
"7"
JEDNA FÁZE nebo DVĚ FÁZE 220-240 V
~
Kabel
HO5V2V2F
Kabel
HO5V2V2F
Kabel
HO5V2V2F
3x2,5 mm
2
3x4 mm
2
4x1,5 mm
2
4x1,5 mm
2
4x1,5 mm
2
4x1,5 mm
2
TŘI FÁZE 220-240 V
3~
TŘI FÁZE 380-415 V2N~
MODRÁ
HNĚDÁ
ŽLUTO-ZELENÝ
Střední
Fázový
Zemnicí
( )
Připojení ke svorkám na svorkovnici
31 CZ
2 31
N
=
Střed
PE
=
ZemněníL1 / L2 / L3 = Fáze
220-240V 3 ~
PE
L1 L2
L3
380-415V 2N ~
N
PE
L1 L2
L3
PE
L1
L2
220-240V ~
N
L
220-240V 2 ~
L2
PE
L1
PE
ZKRACOVACÍ
PROPOJKA
