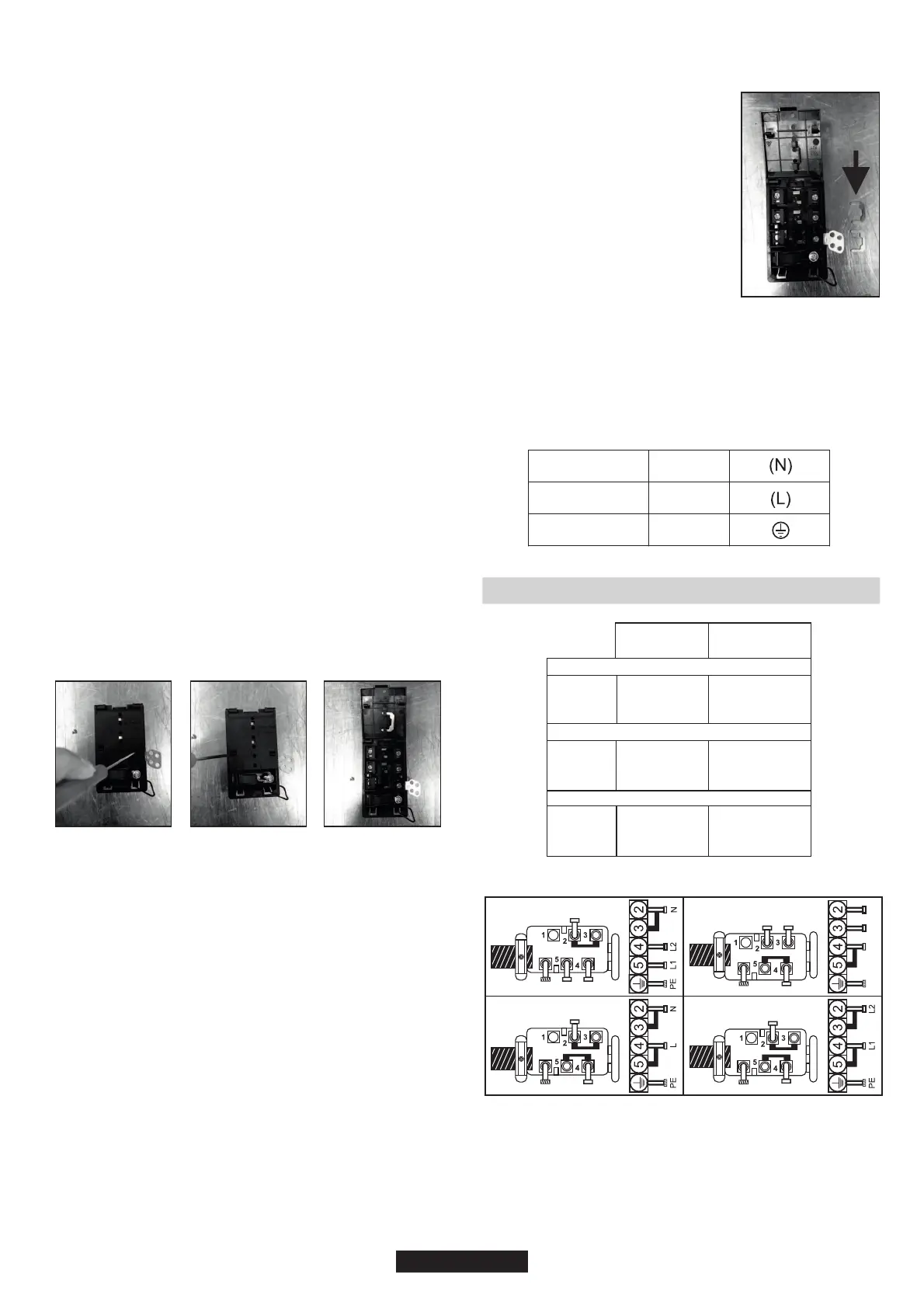

Instalacja musi być zgodna z obowiązującymi normami i
przepisami. Producent zrzeka się wszelkiej odpowiedzialności
za jakiekolwiek uszkodzenia, które mogą być efektem
nieprawidłowego lub nierozsądnego użytkowania urządzenia.
Przed podjęciem jakichkolwiek czynności w zakresie instalacji
elektrycznej należy sprawdzić za pomocą miernika elektrycznego
napięcie zasilania, regulację wyłącznika głównego, ciągłość
uziemienia i prawidłowość zastosowanego bezpiecznika.
Żółto-zielony przewód kabla zasilającego musi być podłączony do
uziemienia zarówno źródła zasilania, jak i zacisków urządzenia.
W razie jakichkolwiek pytań dotyczących kabla zasilającego należy
si ę zwr ac ać d o d zi ału obs łu gi p osp rz ed ażow ej lub do
wykwalifikowanego technika.
Jeśli płyta kuchenna jest wyposażona w kabel zasilający, powinien on
być podłączony do zasilania 220-240 V uwzględniającego właściwe
fazy i przewód neutralny.
Przyłącze elektryczne do instalacji powinno zostać wykonane
zgodnie z mocą znamionową urządzenia; należy zastosować
wyłącznik wielobiegunowy.
Można również podłączyć płytę kuchenną do następujących źródeł
zasilania:
Jeśli urządzenie posiada wyjście gniazdowe, musi być tak
zainstalowane, aby możliwy był dostęp do takiego wyjścia.
Trójfazowe 220-240 V3
Trójfazowe 380-415 V2N
Aby wykonać nowe przyłącze, należy postępować zgodnie z
poniższymi instrukcjami:
Przed wykonaniem przyłącza upewnić się, że instalacja jest
zabezpieczona odpowiednim bezpiecznikiem i że posiada przewody
o odpowiednim przekroju, by możliwe było prawidłowe zasilanie
urządzenia.
Odwrócić płytę kuchenną tak, aby szklana strona była oparta o blat
kuchenny, dbając o odpowiednie zabezpieczenie powierzchni
szklanej.
OSTRZEŻENIE: Producent nie ponosi odpowiedzialności za
jakiekolwiek wypadki lub ich konsekwencje, które mogą mieć miejsce
podczas użytkowania urządzenia nieuziemionego lub którego
uziemienie nie ma zapewnionej prawidłowej ciągłości.
- Odizolować końcówkę każdego przewodu kabla zasilającego na
długości 10 mm, uwzględniając wymaganą długość kabla do
podłączenia do kostki zaciskowej;
- umieścić końcówkę płaskiego śrubokręta w przedniej części
zaczepu 2 i 3, docisnąć do wewnątrz i nacisnąć;
- Odkręcić śruby mocujące kostkę zaciskową, która zawiera
boczniki i przewody kabla zasilającego;
- odkręcić zacisk kabla 1;
Odłączanie przewodu zasilającego:
- Wyciągnąć przewód zasilający.
- Wybrać kabel zasilający zgodnie z zaleceniami widocznymi w
tabeli;
- Przełożyć kabel zasilający do zacisku;
- Zamocować pokrywę;
- - Zgodnie z instalacją, posługując się bocznikami, które
pozyskano podczas pierwszej czynności, umocować przewód, jak
pokazano na schemacie;
Czynności, jakie naly przeprowadzić w celu wykonania
nowego przyłącza:
- Przykręcić zacisk kabla.
- wyjąć pokrywę.
- znaleźć dwa zaczepy znajdujące się na bokach;
Otworzyć pokrywę w następującej kolejności:
- Wybrać kabel zasilający zgodnie z
zaleceniami widocznymi w tabeli;
- Odizolować końcówkę każdego przewodu
kabla zasilającego na długości 10 mm,
uwzględniając wymaganą długość kabla do
podłączenia do kostki zaciskowej;
Czynności, jakie naly przeprowadzić w celu wykonania
nowego przyłącza:
Uwaga: należy się upewnić, że śruby yty zaciskowej
prawidłowo dokręcone.
- Przełożyć kabel zasilający do zacisku;
- Przykręcić zacisk kabla.
- W zależności od typu instalacji należy użyć
boczników, które pozyskano podczas
pierwszej czynności i umocować przewód,
jak pokazano w tabeli;
- Zamocować pokrywę;
UWAGA:
Jeśli konieczna jest wymiana kabla zasilającego, należy podłączyć
przewody zgodnie z następującymi kolorami/kodami:
UKŁAD NR
"1-6"
UKŁAD NR
"7"
JEDNOFAZOWE lub DWUFAZOWE 220 - 240 V~
Kabel
HO5V2V2F
Kabel
HO5V2V2F
Kabel
HO5V2V2F
3x2,5 mm
2
3x4 mm
2
4x1,5 mm
2
4x1,5 mm
2
4x1,5 mm
2
4x1,5 mm
2
TRÓJFAZOWE 220 - 240 V3
TRÓJFAZOWE 380 - 415 V2N~
NIEBIESKI
ŻÓŁTO-ZIELONY
BRĄZOWY
Neutralny
Faza
Uziemienie
( )
Podłączenie do zacisków na kostce zaciskowej
55 PL
2 31
N
=
Neutralny
PE
=
UziemienieL1 / L2 / L3 = Faza
220-240V 3 ~
PE
L1 L2
L3
380-415V 2N ~
N
PE
L1 L2
L3
PE
L1
L2
220-240V ~
N
L
220-240V 2 ~
L2
PE
L1
PE
BOCZNIK
