Conexiunea electrică a instala*iei trebuie realizată în conformitate cu
puterea nominală a aparatului; aceasta trebuie realizată printr-un
comutator de deconectare cu pol Omni.
AVERTISMENT: Producătorul nu poate fi considerat răspunzător
pentru niciun incident sau consecin*ă a acestuia ce poate apărea în
timpul utilizării unui aparat care nu este împământat sau care este
împământat, dar cu continuitate deficitară.
„Instalarea trebuie să respecte standardele și directivele.“
Producătorul nu îşi asumă responsabilitatea pentru orice daune
ce ar putea fi cauzate de utilizarea inadecvată sau iraţională.
Dacă aparatul are ieşire de priză, trebuie instalat astfel încât ieşirea de
priză să fie accesibilă.
Verificaţi întotdeauna, înaintea oricărei operaţiuni electrice, tensiunea
curentului afişată pe contorul electric, reglarea disjunctorului,
continuitatea legării la pământ a instalaţiei şi caracterul adecvat al
siguranţei.
Orice întrebare aveţi referitoare la cablul de alimentare trebuie
adresată serviciului post-vânzare sau unui tehnician calificat.
Firul galben/verde al cablului de alimentare trebuie legat la
împământarea reţelei de curent şi a bornelor aparatului.
Plita este prevăzută cu un cablu de alimentare care trebuie conectat
numai la o alimentare cu curent de 220-240 V, între fază şi neutru.
Trifazic 220-240 V3
Cu toate acestea, plita poate fi conectată la:
Trifazic 380-415 V2N
Înainte de a realiza conexiunea, asiguraţi-vă că instalaţia este
protejată de o siguranţă corespunzătoare şi că este prevăzută cu fire
cu o secţiune suficient de mare pentru a alimenta aparatul în mod
normal.
Întoarce*i plita, punând partea de sticlă pe blatul de lucru, având grijă
să protejaţi sticla.

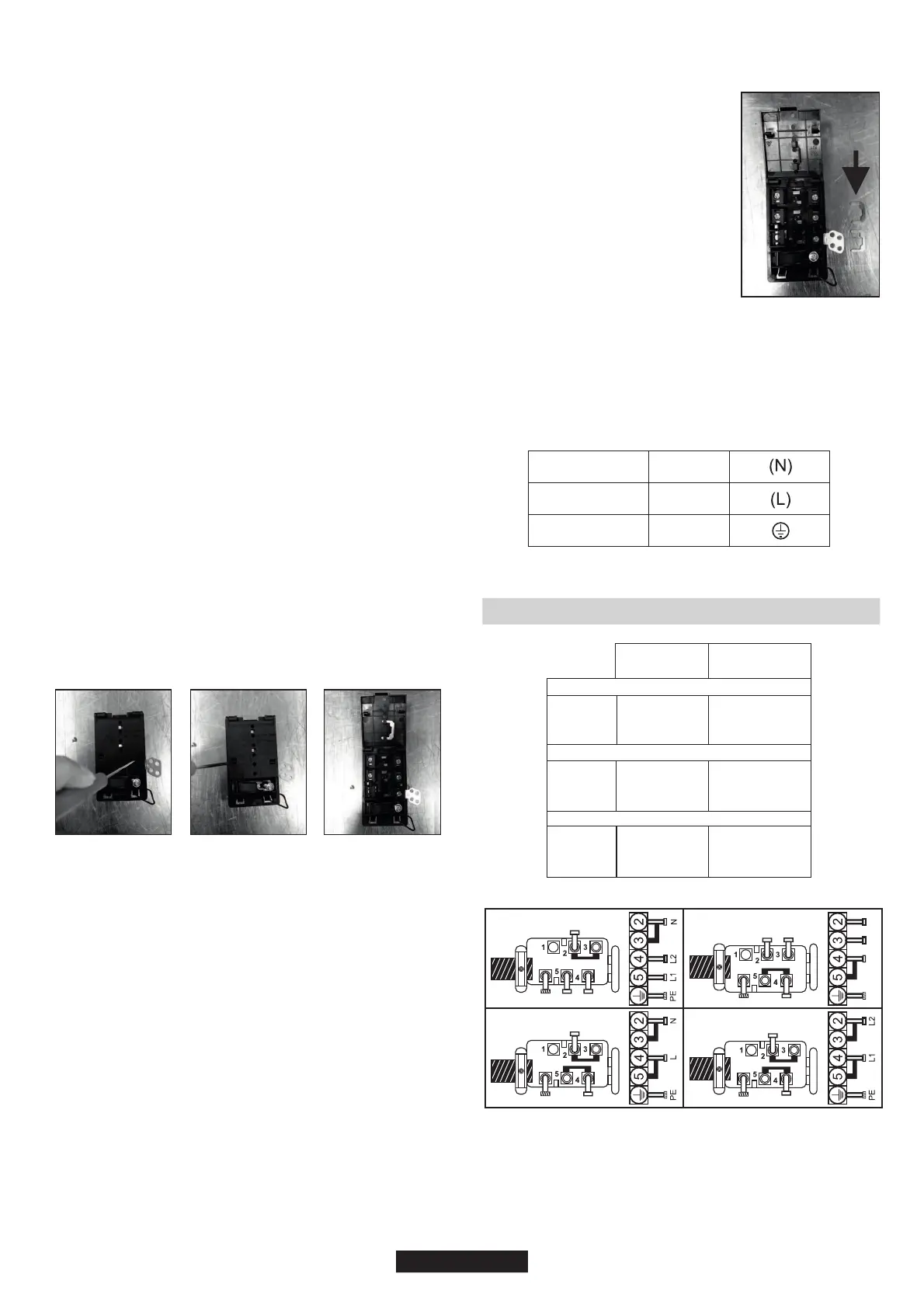

Pentru a trece la noua conexiune, urma*i instruc*iunile de mai jos:
- deşurubaţi clema pentru fixarea cablului „1“;
- găsiţi cele două urechi amplasate pe laturi;
- puneţi lama unei şurubelniţe cu cap plat în faţa fiecărei urechi „2“
şi „3“, introduceţi şi apăsaţi;
Pentru a desface cablul de alimentare:
- Scoateţi şuruburile care fixează cutia de borne ce conţine barele
de derivaţie şi conductorii cablului de alimentare;
- Scoateţi cablul de alimentare.
- îndepărtaţi capacul.
Operaţii ce trebuie efectuate pentru o conexiune nouă:
- Alegeţi cablul de alimentare în conformitate cu recomandările din
tabel;
- Montaţi capacul;
- - În conformitate cu instalaţia şi cu ajutorul barelor de derivaţie pe
care trebuia să le recuperaţi după prima operaţiune, monta*i
conductorul aşa cum se indică în diagramă;
- Dezveliţi capătul fiecărui conductor al cablului de alimentare pe o
lungime de 10 mm, luând în calcul lungimea necesară a cablului
pentru conexiunea la cutia de borne;
- Înşurubaţi clema pentru fixarea cablului.
- Treceţi cablul de alimentare prin clemă;
Deschideţi capacul în următoarea ordine:
- Montaţi capacul;
- Al e geţi cablu l de alime n t are în
conformitate cu recomandările din tabel;
Operaţii ce trebuie efectuate pentru o conexiune nouă:
- În conformitate cu instalaţia şi cu ajutorul
barelor de derivaţie pe care trebuia să le
recuperaţi după prima operaţiune, monta*i
conductorul aşa cum se indică în diagramă;
- Înşurubaţi clema pentru fixarea cablului.
- Dezveliţi capătul fiecărui conductor al
cablului de alimentare pe o lungime de 10
mm, luând în calcul lungimea necesară a
cablului pentru conexiunea la cutia de
borne;
Observaţie: asiguraţi-vă că şuruburile cutiei de borne sunt
strânse.
- Treceţi cablul de alimentare prin clemă;
ATENŢIE:
Dacă trebuie să înlocuiţi cablul de alimentare, conectaţi firul în
conformitate cu următoarele culori/coduri:
SCHEMA
"1-6"
SCHEMA
"7"
MONOFAZIC sau BIFAZIC 220-240 V
~
Cablu
HO5V2V2F
Cablu
HO5V2V2F
Cablu
HO5V2V2F
3x2,5 mm
2
3x4 mm
2
4x1,5 mm
2
4x1,5 mm
2
4x1,5 mm
2
4x1,5 mm
2
TRIFAZIC 220-240 V
3~
TRIFAZIC 380-415 V2N~
ALBASTRU
MARO
GALBEN VERDE
Neutru
Timp real
Împământare
( )
Conexiunea la bornele din cutia de borne
63 RO
2 31
N
=
Neutru
PE
=
ÎmpământareL1 / L2 / L3 =
Fază
220-240V 3 ~
PE
L1 L2
L3
380-415V 2N ~
N
PE
L1 L2
L3
PE
L1
L2
220-240V ~
N
L
220-240V 2 ~
L2
PE
L1
PE
DERIVAZIONE
