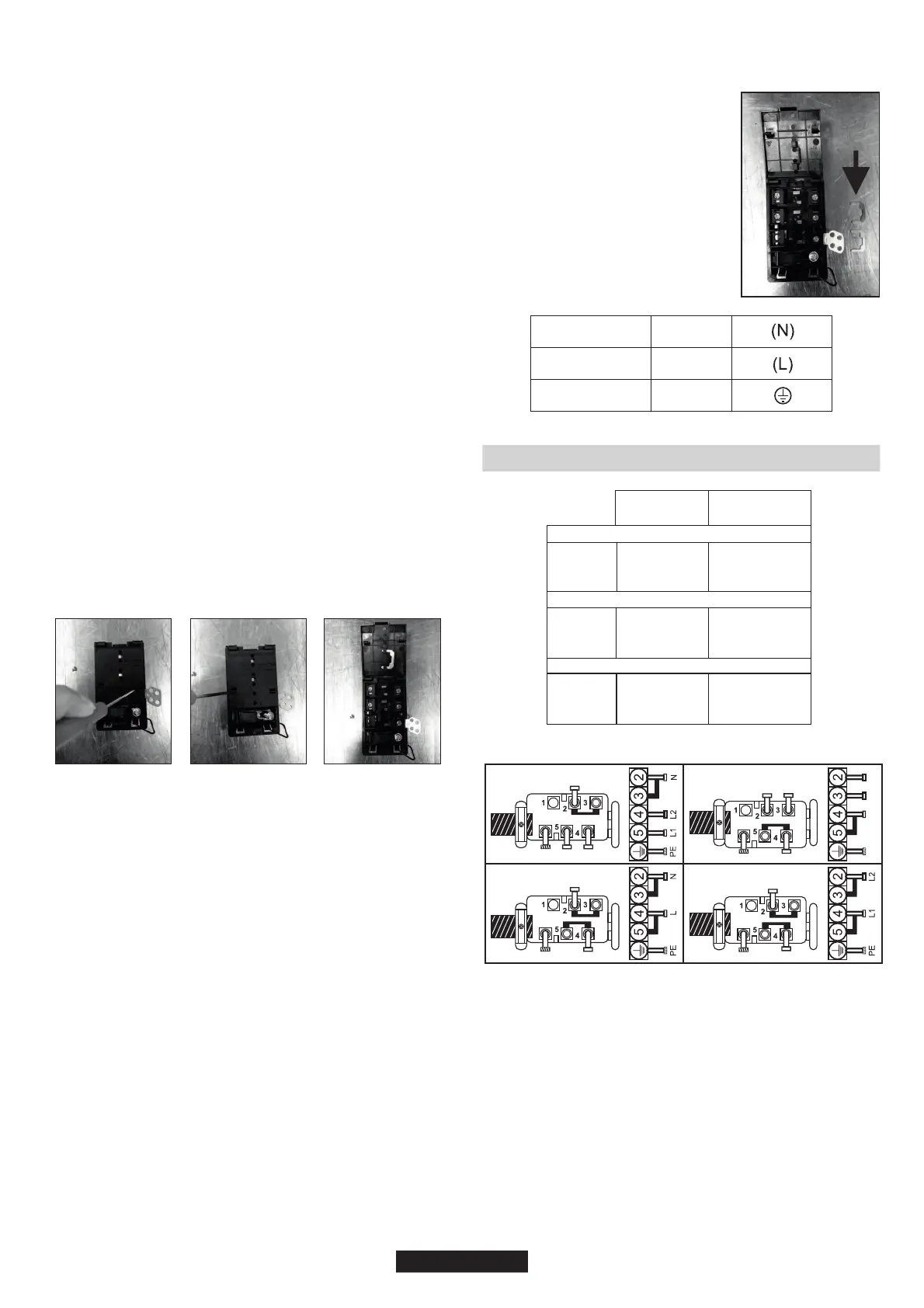

Candy CH64BVT - Page 79

Pre bilo kakve električne radnje proverite napon napajanja prikazan
na strujomeru, podešavanja automatskog prekidača, kontinuitet
uzemljenja instalacija, kao i podobnost osigurača.
Električna veza sa instalacijama treba da bude u skladu sa
odreñenom snagom ureñaja; nju treba uspostaviti putem omnipolarne
sklopke.
Ukoliko ureñaj ima utičnicu, on se mora ugraditi tako da utičnica bude
dostupna.
Ugradnja mora biti u skladu sa standardima i direktivama.“
Proizvoñač ne snosi nikakvu odgovornost za bilo kakva
oštećenja prouzrokovana neprikladnom ili nepropisnom
upotrebom.
UPOZORENJE: Proizvoñač nije odgovoran ni za kakve incidente ili
njihove posledice koji mogu nastati tokom upotrebe ureñaja koji nije
uzemljen, ili koji je uzemljen, ali čiji je kabl za uzemljenje oštećen.
Žuto-zelena žica napajanja mora biti povezana sa uzemljenjem
napajanja, kao i uzemljenjem priključaka ureñaja.
Ukoliko imate bilo kakva pitanja u vezi sa kablom napajanja, obratite
se post-prodajnom servisu ili kvalifikovanom tehničaru.
Ukoliko se ugradna ploča povezuje sa kablom napajanja, trebalo bi je
povezati samo na napajanje od 220 V do 240 V izmeñu faze i nule.
trofaznim napajanjem 380-415 V2N
Ipak, moguće je povezati ugradnu ploču sa:
Kako biste uspostavili novu vezu, pratite uputstva:
Pre nego što uspostavite vezu, proverite da li su instalacije zaštićene
odgovarajućim osiguračem, kao i da li su opremljene žicama sa
dovoljno velikim odeljkom za normalno napajanje ureñaja.
trofaznim napajanjem 220-240 V3
Okrenite ugradnu ploču tako da staklena strana bude uz radni deo,
vodeći računa da ne oštetite staklo.
- pronañite dva jezička sa strane;
Za oslobañanje kabla za napajanje:
- izvucite kabl za napajanje.
- postavite vrh ravnog šrafcigera ispred jezičaka „2“ i „3“, gurnite ka
unutra i pritisnite;
- izaberite kabl za napajanje u skladu sa preporukama u tabeli;
- uklonite 10 mm izolacije sa svakog provodnika kabla za
napajanje, uzimajući u obzir neophodnu dužinu kabla za povezivanje
na priključni blok;
- uklonite vijke koji drže priključni blok koji sadrži šantove i
provodnike kabla za napajanje;
- provucite kabl za napajanje kroz spojnicu;
- - u skladu sa uputstvom za ugradnju i uz pomoć šantova koje ste
uzeli u prvom koraku, pričvrstite provodnik kao što je prikazano na
šemi;
- pričvrstite kućište;
Radnje koje je potrebno izvršiti kako bi se napravila nova veza:
- odvijte spojnicu kabla „1“;
- uklonite kućište.
Napomena: proverite da li su vijci priključnog bloka dobro
pričvršćeni.
- provucite kabl za napajanje kroz spojnicu;
Radnje koje je potrebno izvršiti kako bi se napravila nova veza:
- uklonite 10 mm izolacije sa svakog provodnika kabla za
napajanje, uzimajući u obzir neophodnu dužinu kabla za povezivanje
na priključni blok;
- zavijte spojnicu kabla.
- izaberite kabl za napajanje u skladu sa preporukama u tabeli;
Otvorite kućište sledećim redosledom:
PAŽNJA:
Ukoliko je potrebno zameniti kabl za
napajanje, povežite žice u skladu sa
sledećim bojama/šiframa:
IZGLED "1-6" IZGLED "7"
MONOFAZNO ili DVOFAZNO 220-240 V
~
Kabl
HO5V2V2F
Kabl
HO5V2V2F
Kabl
HO5V2V2F
3x2,5 mm
2
3x4 mm
2
4x1,5 mm
2
4x1,5 mm
2
4x1,5 mm
2
4x1,5 mm
2
TROFAZNO 220-240 V3
~
TROFAZNO 380-415 V2N~
PLAVO
SMEĐE
ŽUTO ZELENO
Nula
Faza
Uzemljenje
( )
Veza sa priključcima na priključnom bloku
79 SR
- u skladu sa uputstvom za ugradnju i uz pomoć šantova koje ste uzeli
u prvom koraku, pričvrstite provodnik kao što je prikazano na šemi;
- pričvrstite kućište;
- zavijte spojnicu kabla.
2 31
N
=
Nula
PE
=
UzemljenjeL1 / L2 / L3 = Faza
220-240V 3 ~
PE
L1 L2
L3
380-415V 2N ~
N
PE
L1 L2
L3
PE
L1
L2
220-240V ~
N
L
220-240V 2 ~
L2
PE
L1
PE
ŠANT
