Монтажът трябва да е съобразен със стандартите и
директивите.“ Производителят не носи отговорност за
никакви щети, които могат да бъдат причинени от
неподходяща или неразумнаупотреба.
Преди работа с електричество проверете напрежението на
захранването, показано на електромера, настройката на
прекъсвача на веригата, непрекъснатостта на заземителната
връзка към инсталацията и дали предпазителят е подходящ.
Електрическото свързване към инсталацията трябва да се
извърши в съответствие с номиналната мощност на уреда; това
трябва да се извърши чрез пакетен изключвател.
Ако уредът има щепселна кутия, тя трябва да се монтира така, че
щепселната кутия да е достъпна.
За всякакви въпроси относно захранващия кабел се обръщайте
към следпродажбения отдел или към квалифициран техник.
Ако плотът е монтиран със захранващ кабел, той трябва да се
свърже само към захранване от 220-240 V между фаза и
неутрално положение.
Жълто-зеленият проводник на захранващия кабел трябва да се
свърже както към заземителя на електрозахранването, така и към
клемите на уреда.
Възможноеобачеплотътдасесвържекъм:
Трифазен ток 220-240 V3
ПРЕДУПРЕЖДЕНИЕ: Производителят не поема отговорност за
никакви инциденти или последствия от тях, които могат да
възникнат по време на използване на уред, който не е свързан със
земята или свързан със земя, чиято непрекъсваемост е
нарушена.
Трифазен ток 380-415 V2N
За да продължите с новата връзка, следвайте инструкциите по-
долу:
Преди да осъществите връзката, се уверете, че монтажът е
защитен от подходящ предпазител и е снабден с проводници на
достатъчно голяма секция за нормално захранване на уреда.

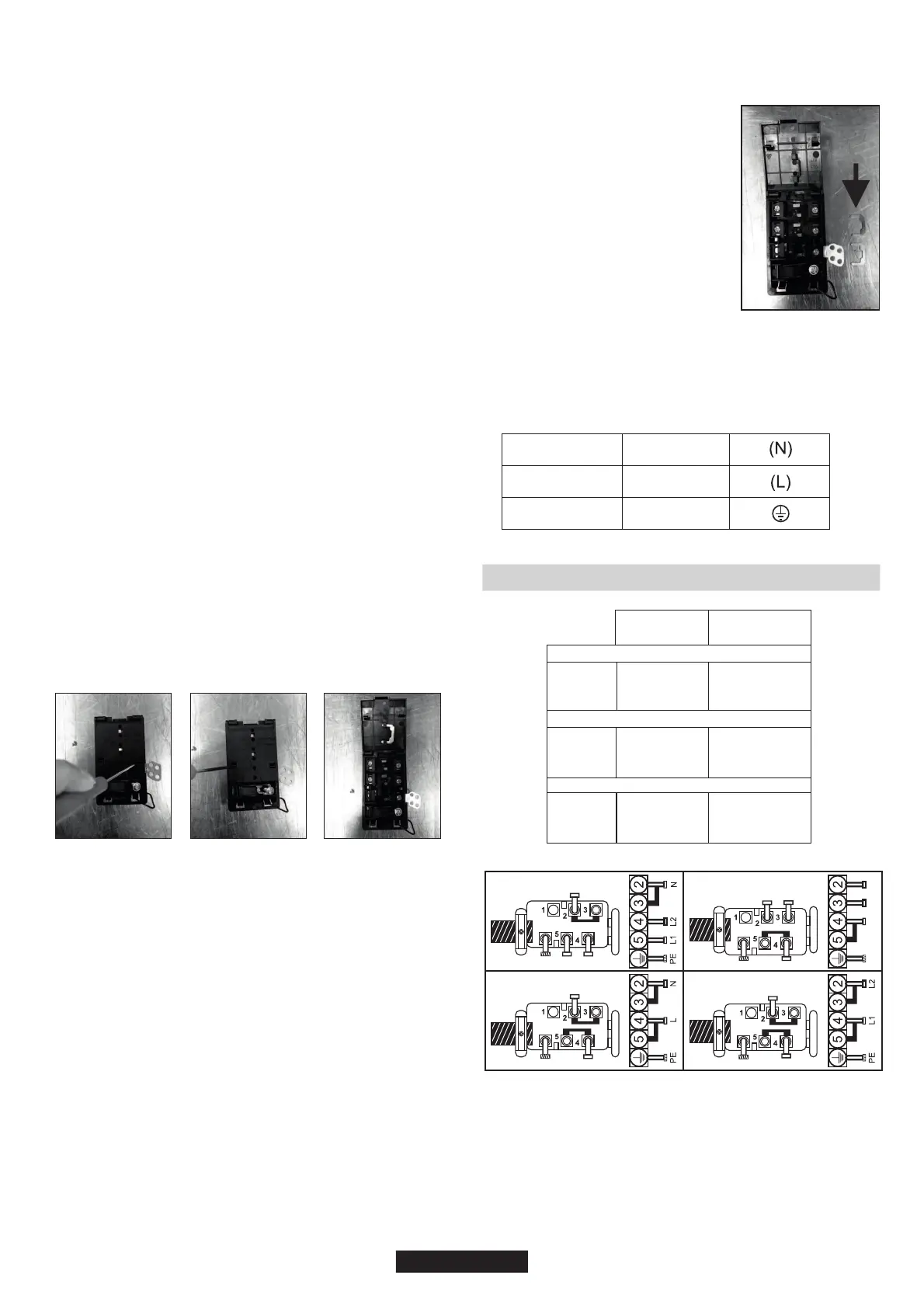

Обърнете плота, така че стъклената страна да е срещу работния
плот, като внимавате да защитите стъклото.
- Фиксирайте капака;
- Завинтете кабелната скоба.
- поставете острието на плоска отвертка пред всяко от ушите
„2“ и „3“, бутнете навътре и натиснете;
За да освободите захранващия кабел:
- - Според монтажа и с помощта на шунтовите шини, получени
в предишната стъпка, фиксирайте проводниците, както е
показано на графиката;
- Отстранете винтовете, задържащи клемната кутия, която
съдържа шунтовите шини и проводниците на захранващия
кабел;
- Прокарайте захранващия кабел през скобата;
Забележка: уверете се, че винтовете на клемната кутия за
здраво затегнати.
- отвинтете кабелната скоба „1“;
- намерете двете уши, разположени отстрани;
- отстранете капака.
- Изберете захранващия кабел в съответствие с препоръките
от таблицата;
- Оголете 10 mm от края на всеки проводник на захранващия
кабел, като вземете под внимание необходимата дължина на
кабела за свързване на клемната кутия;
- Издърпайте захранващия кабел навън.
Действ ия, кои то т рябва да бъд а т извършени за
осъществяванена нова връзка:
Отворетекапакавследнатапоследователност:
- Завинтете кабелната скоба.
- Прокарайте захранващия кабел през
скобата;
- Изберете захранващия кабел в съответствие с препоръките
от таблицата;
- Оголете 10 mm от края на всеки
проводник на захранващия кабел, като
вземете под внимание необходимата
дължина на кабела за свързване на
клемната кутия;
- Според монтажа и с помощта на
шунтовите шини, получени в предишната
стъпка, фиксирайте проводниците, както
е показано на графиката;
- Фиксирайте капака;
Действ ия, кои то т рябва да бъд а т извършени за
осъществяванена нова връзка:
ВНИМАНИЕ:
Ако е необходимо да подмените захранващия кабел, свържете
жицата в съответствие със следните цветове/кодове:
РАЗПОЛОЖЕНИЕ
"1-6"
РАЗПОЛОЖЕНИЕ
"7"
ЕДНОФАЗЕНилиДВУФАЗЕНТОК 220-240 V
~
Кабел
HO5V2V2F
Кабел
HO5V2V2F
Кабел
HO5V2V2F
3x2,5 mm
2
3x4 mm
2
4x1,5 mm
2
4x1,5 mm
2
4x1,5 mm
2
4x1,5 mm
2
ТРИФАЗЕНТОК 220-240 V
3~
ТРИФАЗЕНТОК 380-415 V2N~
СИНЯ
КАФЯВА
ЖЪЛТО-ЗЕЛЕНА
Неутрална
Поднапрежение
Земя
( )
Свърванекъмклемитевклемнатакутия
95 BG
2 31
N
=
Неутрална
PE
=
ЗемяL1 / L2 / L3 = Фаза
220-240V 3 ~
PE
L1 L2
L3
380-415V 2N ~
N
PE
L1 L2
L3
PE
L1
L2
220-240V ~
N
L
220-240V 2 ~
L2
PE
L1
PE
ШУНТ
