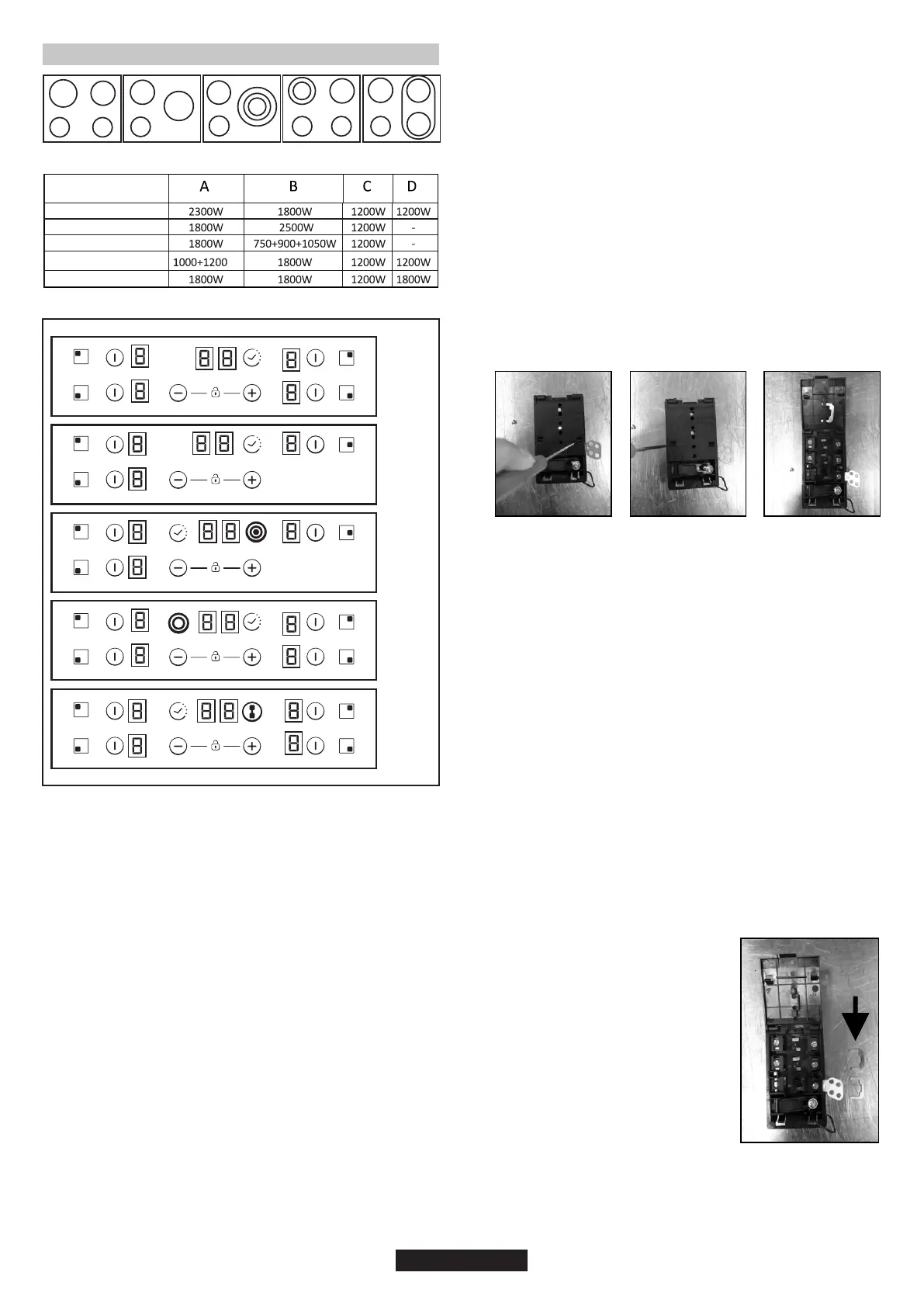

КОНФИГУРАЦИЯ
4. Светодиод дополнительной зоны нагрева
В зависимости от модели
1. "+"
2. "-"
3. ТАЙМЕР
5. Индикатор программирования зоны нагрева
7. Мост
6. Выбор зоны
1
2
5
5
7
3
5
5
6
6
6
6
6
6
5
5
3
1
2
4
5
5
6
6
1
2
3
6
6
6
4
5
5
5
6
6
5
5
3
1
2
5
5
6
6
1
2
3
6
6
6
5
5
5
4.П ОДКЛЮЧЕНИЕ К ЭЛЕКТРОСЕТИ
A
B
C D
A
B
C
A
C
B
C
A B
D
A
B
C
D
КОНФИГУРАЦИЯ 1-3 КОНФИГУРАЦИЯ 2-4
КОНФИГУРАЦИЯ 1-3
КОНФИГУРАЦИЯ 2-4
КОНФИГУРАЦИЯ 5 КОНФИГУРАЦИЯ 6 КОНФИГУРАЦИЯ 7
КОНФИГУРАЦИЯ 5
КОНФИГУРАЦИЯ 6
КОНФИГУРАЦИЯ 7
w
Если электроприбор подключен к розетке, то розетка после
монтажа прибора должна быть легко доступна.
ВНИМАНИЕ! Производитель освобождает себя от любой
ответственности за любой несчастный случай или его
последствия, которые могут иметь место по причине
отсутствующего, оборванного или неправильно смонтированного
заземления.
Перед выполнением электрического подключения прибора
настоятельно рекомендуем проверить напряжение в сети с
помощью электроизмерительного прибора, параметры
автоматического выключателя, отсутствие обрыва в линии
заземления прибора и номинал предохранителя.
"Подключение должно быть выполнено в соответствии с
правилами и нормами безопасности". Производитель не
принимает никаких претензий относительно повреждений,
являющихся следствием неправильного применения
прибора.
Электрическое подключение к установке должно быть выполнено
в соответствии с номинальной расчетной мощностью
электроприбора с помощью всеполюсного размыкающего
выключателя.
Желто-зеленый провод шнура питания должен подсоединяться к
контакту заземления электрической розетки и электроприбора.
При возникновении вопросов, связанных с подключением шнура
питания обратитесь в цент послепродажного обслуживания или
квалифицированному электрику.
Если варочная панель оснащена шнуром питания ,он должен
быть подключен исключительно к источнику питания 220-240 V
между фазой и нейтралью.
Тем не менее, Вы можете подключить варочную панель к:
Трехфазной сети 220-240 V3
Трехфазной сети 380-415 V2N
Чтобы выполнить новые подключения, следуйте инструкциям
ниже:
Перед выполнением электрического подключения к сети
убедитесь, что подключение защищено с помощью подходящего
предохранителя, и площадь поперечного сечения проводки
соответствует потребляемой мощности электроприбора.
Положите варочную панель на стол стеклянной поверхностью
вниз, обеспечьте защиту стеклянной поверхности.
- поместите лезвие плоской отвертки напротив каждой из
лапок "2" и "3" и нажмите;
- Установите на место крышку клеммной колодки;
Примечание: убедитесь, что все винты надежно затянуты.
- Установите на место крышку клеммной колодки;
- Выберите кабель электропитания в соответствии с
рекомендациями, представленными в таблице;
Чтобы снять шнур питания:
- Зачистите концы всех проводов
шнура питания на длине 10 мм,
принимая в расчет длину шнура
питания, необходимую для выполнения
соединений на клеммной колодке.
- снимите крышку.
- Отверните винты, которыми крепится клеммная колодка, в
которой находятся шунты и проводники шнура питания;
- Зачистите концы всех проводов шнура питания на длине 10
мм, принимая в расчет длину шнура питания, необходимую для
выполнения соединений на клеммной колодке;
Операции для выполнения нового подключения:
- - Выполните подключение проводников и шунтов, которые
были сняты в предыдущей операции, в соответствии с типом
линии электропитания, как показано в представленной ниже
таблице;
- найдите две лапки, расположенные сбоку;
- Пропустите шнур питания через зажим;
- Затяните винты зажима шнура питания.
- Выберите кабель электропитания в
соответствии с рекомендациями,
представленными в таблице.
- Пропустите шнур питания через
зажим.
- ослабьте винты зажима шнура питания "1";
- Вытяните шнур питания.
- Выполните подключение
проводников и шунтов, которые были
сняты в предыдущей операции, в
соответствии с типом линии
электропитания, как показано в
представленной ниже таблице.
- Закрепите крышку с помощью винтов.
Операции для выполнения нового подключения:
Откройте крышку в следующей последовательности:
2 31
ШУНТ
