30
INSTALAÇÃO (VENTILAÇÃO EXTERIOR)

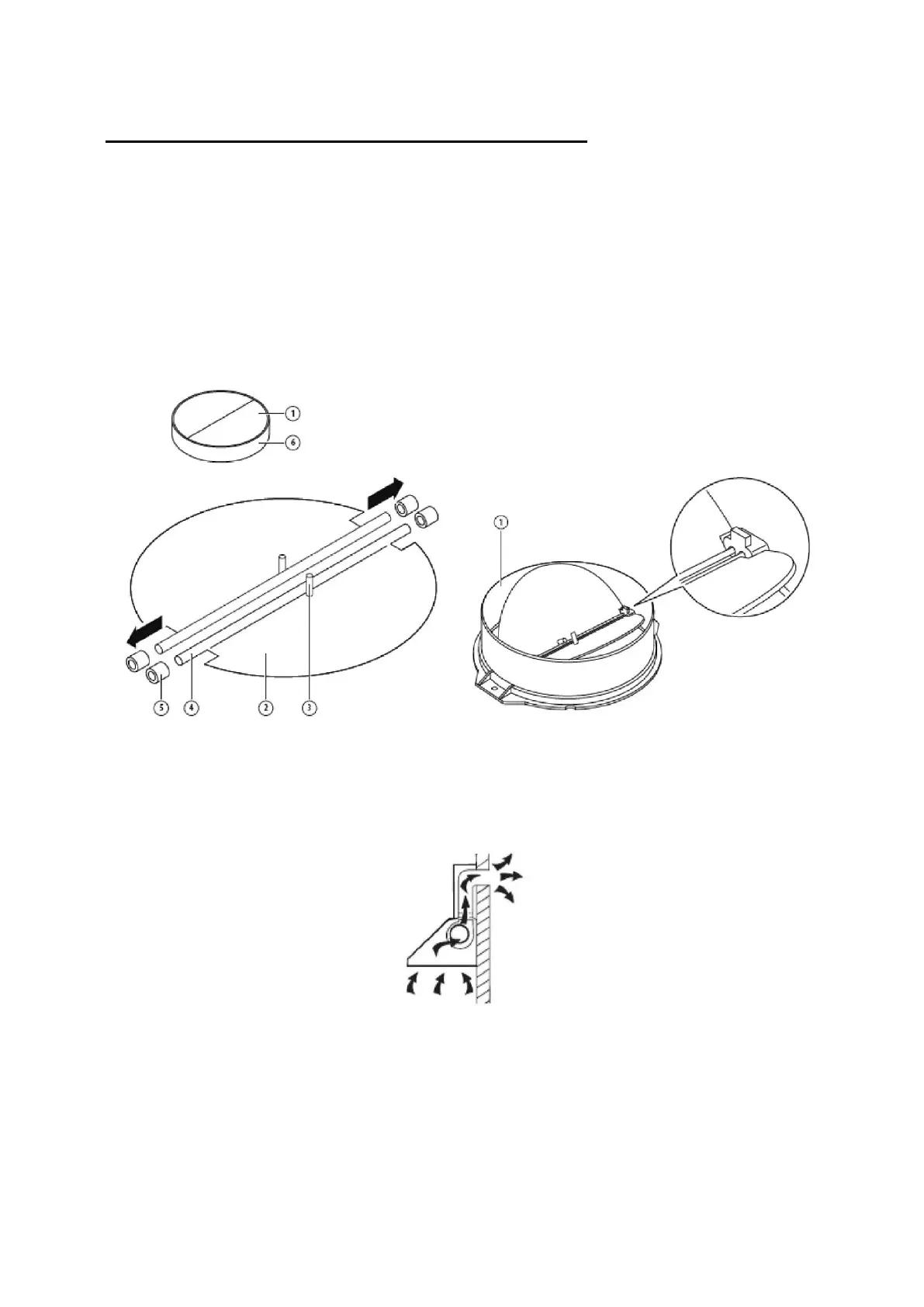

MONTAGEM DA UNIDADE DE ALETAS
Se o exaustor não tiver uma unidade de aletas 1 montada, deve montar as metades
na sua estrutura. As imagens apenas mostram um exemplo de como montar a aleta
em V porque a saída pode ser diferente de acordo com os diferentes modelos e
configuração.
Para montar a unidade de aletas 1 deverá:
• montar duas metades 2 na armação 6;
• um pino 3 deve estar orientado para o topo;
• o eixo 4 deve ser inserido nos orifícios 5 na armação;
• repetir todas as operações para a 2ª metade.
INSTALAÇÃO
Se tiver uma saída para o exterior, o seu exaustor pode ser ligado como apresentado
na imagem a seguir através de um tubo de extração (tubo flexível ou material não
inflamável, esmalte ou alumínio com um diâmetro interior de 150 mm)
1. Antes de instalar, desligue o aparelho.
2. O exaustor deve ser colocado a uma distância de 65~75 cm acima da superfície
para cozinhar para obter um melhor resultado. Ver Fig. 1.
