Installation dans le meuble
Avec l'aide d'une ou deux autres personnes, déplacez l'appareil dans le
meuble. Il y a deux plaques métalliques à la base de l'appareil. Montez les
entretoises blanches fournies (Fig. 8) sur ces plaques, conformément à la Fig.
9.
Assur
ez-vous que les lèvres des entretoises sont à niveau avec la lèvre de la base du meuble.
Mo
ntage de la porte de façade
• Assurez-vous qu'il y a un espace de 3 à 4 mm entre le côté non articulé et la paroi du meuble.
• Placez la glissière dans le support et fixez-la à la porte de façade, à 20 à 22 mm du bord de
celle-ci, comme indiqué sur la figure 11, en veillant à ce que la glissière soit placée au centre
et à l'horizontale dans le support. Serrez fermement à la main.
• Remplissez l'espace du côté non articulé avec le joint d'étanchéité fourni, comme illustré à la
Fig. 12.
• L'aspect final des glissières de porte devrait être similaire à celui de la figure 14, qui montre
deux glissières en place.
• Assurez-vous que la porte de l'appareil s'ouvre, se ferme et se scelle correctement.

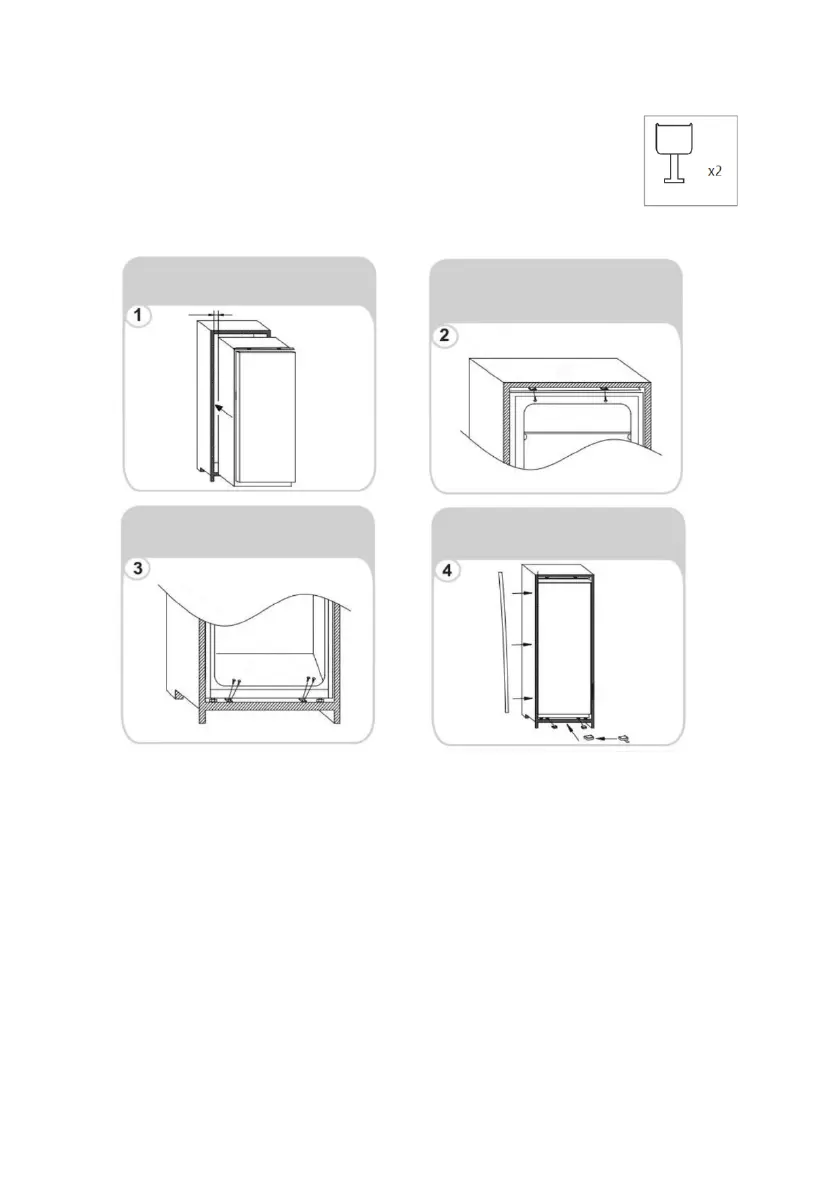

Insérez l'appareil dans la colonne, en le plaçant
sur la face opposée des charnières et assurez
-
vous d'un espacement de 3-5 mm.
Après avoir vérifié que la porte de l'appareil
et celle de la colonne coïncident, fixez les
caches en plastique que vous trouvez dans
le sac d'accessoires.
Vissez la partie inférieure de l'appareil.
Ajustez le joint sur l'appareil, coupez la partie
excessive si
nécessaire. Fixez les parties
inférieures avec les caches en plastique.
