Installazione nel vano
Con l'aiuto di almeno un'altra persona, spostare l'elettrodomestico nel vano.
Alla base dell'elettrodomestico sono presenti due piastre metalliche.
Su queste piastre montare i distanziatori bianchi (Fig. 8) forniti in dotazione,
come indicato nella Fig. 9.
A
ccertarsi che i labbri dei distanziatori siano a livello con il labbro della base del vano.
M
ontaggio dello sportello decorativo
• Accertarsi che vi sia una distanza di 3-4 mm tra il lato non incernierato e la parete del vano.
• Individuare il cursore nella staffa e fissarlo allo sportello decorativo a 20-22 mm di distanza
dal bordo, come illustrato in Fig. 11, in modo che il cursore sia posizionato centralmente
e orizzontalmente all'interno della staffa. Stringere saldamente a mano.
• Riempire lo spazio sul lato non incernierato con la guarnizione o la striscia di tenuta fornita
in dotazione, come mostrato in Fig. 12.
• L'aspetto finale dei cursori dello sportello deve essere simile a quello illustrato in Fig. 14, che
raffigura due cursori in posizione.
• Accertarsi che lo sportello dell'elettrodomestico si apra, si chiuda e sigilli perfettamente
l'elettrodomestico.

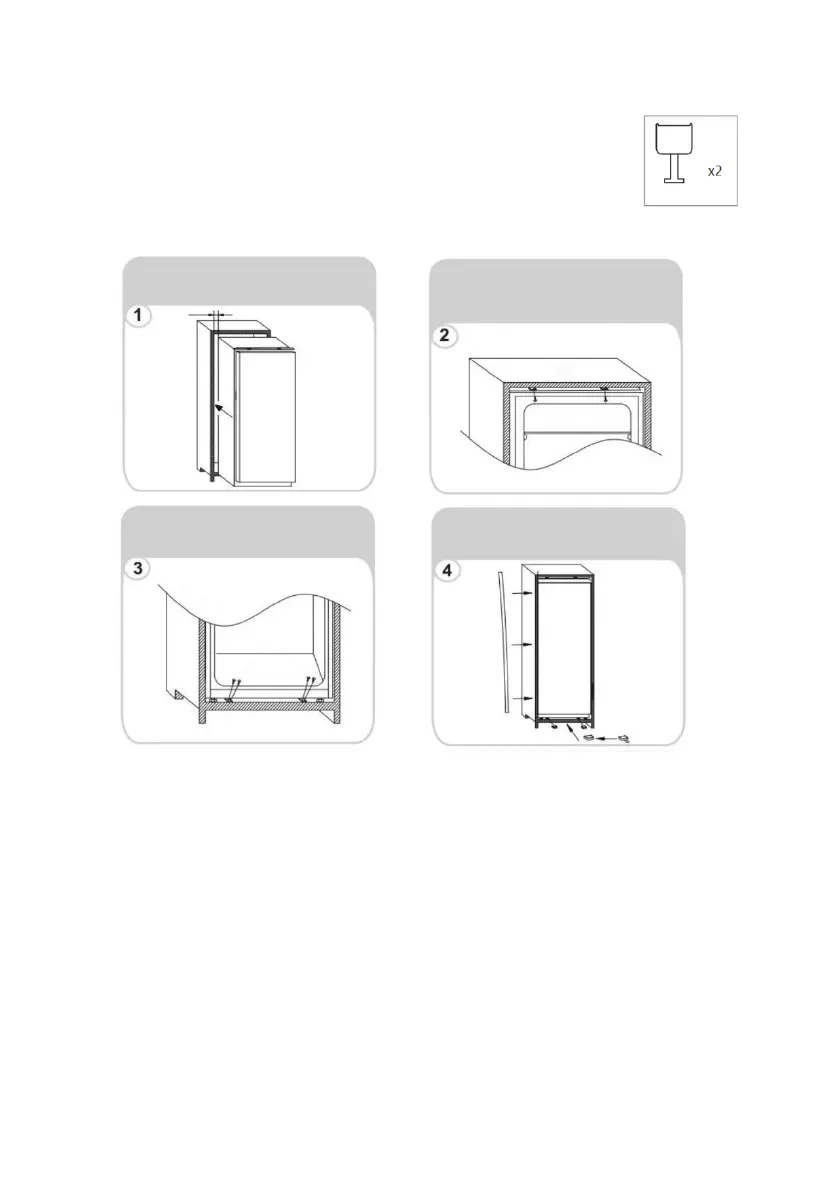

Inserire l'elettrodomestico nella colonna collocandolo
sul lato opposto delle cerniere e accertarsi che la
distanza tra l'elettrodomestico e l'incasso sia 3-5 mm.
Accertarsi che lo sportello dell'elettrodomestico
sia allineato allo sportello della colonna e fissare
i
coperchi in
plastica contenuti nel sacchetto degli
accessori.
Avvitare la parte inferiore
dell'elettrodomestico.
Applicare la guarnizione all'elettrodomestico
e
tagliare la parte in eccesso, se necessario.
Montare le parti inferiori con i coperchi in plastica.
