Instalacja w szafie
Z pomocą innych osób, przesuń urządzenie do szafy. W podstawie urządzenia
znajdują się dwie metalowe płyty. Do tych płyt (Rys.9) zamontować
dołączone białe podkładki dystansowe (Rys.8).
Upewnić się, że bariery elementów dystansowych są na poziomie bariery podstawy szafki.
Montaż drzwi maskujących
• Upewnić się, że między stroną bez zawiasów a ścianą szafy jest szczelina od 3 do 4 mm.
• Zlokalizować suwak we wsporniku i przymocować go do drzwi maskujących w odległości od
20 do 22 mm od krawędzi maskującej, jak pokazano na rysunku 11, upewniając się, że suwak
jest umieszczony centralnie i poziomo na wsporniku. Mocno dokręcić ręcznie.
• Wypełnić szczelinę po stronie bez zawiasów za pomocą dostarczonej taśmy uszczelniającej,
tak jak pokazano na rysunku 12.
• Gotowy wygląd suwaków drzwi powinien być podobny do pokazanego na rysunku 14, który
pokazuje 2 suwaki na miejscu.
• Upewnić się, że drzwi urządzenia otwierają się, zamykają i uszczelniają prawidłowo.

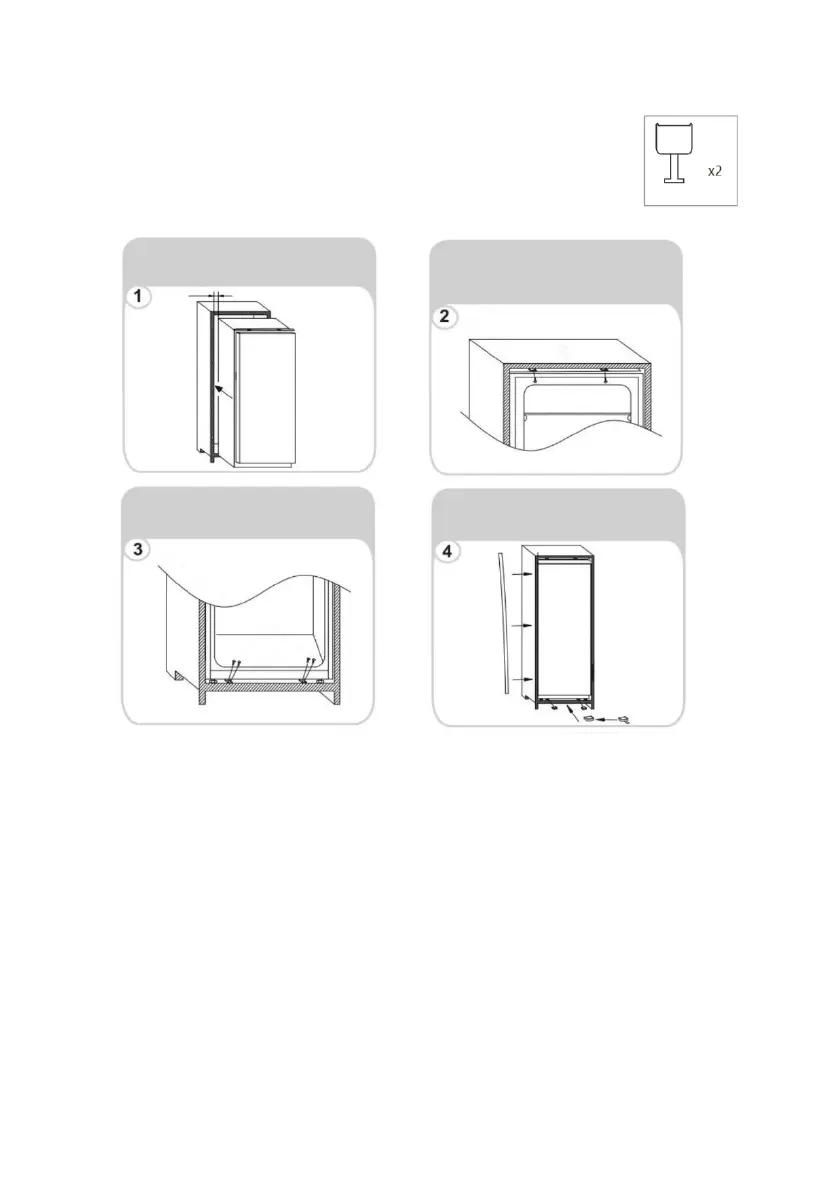

Wsunąć urządzenie do zabudowy meblowej,
ustawiając je na przeciwnej stronie zawiasów
i zapewnić odległość 3 – 5 mm.
Po upewnieniu się, że drzwi urządzenia są
dopasowane do drzwi kolumny, zamocować
plastikowe osłony z torby z akcesoriami.
Przykręcić dolną część urządzenia.
Zamontować uszczelkę na urządzeniu, w razie
potrzeby odciąć jej nadmiar. Zamontować
dolne części z plastikowymi osłonami.
